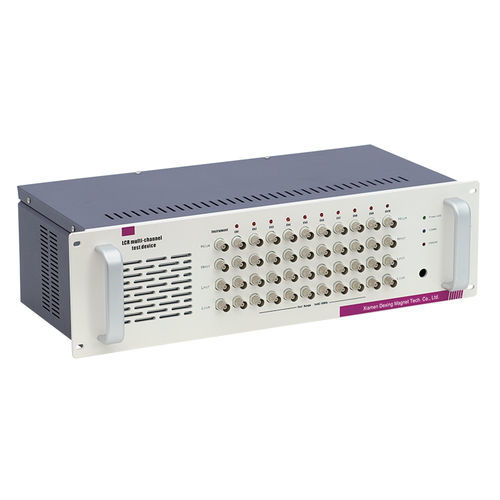

L'appareil d'essai multi-canaux LCR est une solution modulaire 10 canaux pour la mesure diélectrique et la mesure de résistance, conçue pour l'intégration avec des analyseurs d'impédance et des mégohmètres. Il prend en charge la commutation à grande vitesse et le contrôle E/S haute vitesse pour les essais automatisés multicanaux.

Caractéristiques principales

• Compatible avec les analyseurs d'impédance et les mégohmètres
• Relais à couplage optique : commutation rapide et grande durée de vie
• Bande passante étendue avec faible erreur inter-canaux
• Temps de commutation : 1 ms
• Contrôle de sortie E/S haute vitesse

Cas d'application

• Système d'essai d'impédance AC multicanal

Logiciel PC

• Logiciel de test multiplex LCR pour PC
• Fonctions du logiciel : définir les conditions de test (gamme, fréquence, comparateur, etc.) pour tous les canaux ; activer/désactiver les canaux ; effectuer des balayages en boucle ; enregistrer localement les conditions de test

Compensation ouvert/court-circuit

• Prend en charge la compensation ouvert et court-circuit pour chaque canal
• Si la fonction de commutation des réglages de l'LCR est utilisée (nécessitant un temps de commutation long), le logiciel effectue le calcul de compensation ouvert/court-circuit afin de préserver un temps de balayage rapide

Table des signaux E/S externes

• No. 1 — Nom du signal : SCAN ; E/S : IN ; Fonction : démarrer/avancer le balayage ; Logique : front
• No. 2 — Nom du signal : (réservé) ; E/S : IN ; Fonction : - ; Logique : -
• No. 3 — Nom du signal : ISO_5V ; E/S : - ; Fonction : sortie alimentation d'isolation +5V (-5V) ; Logique : front
• No. 4 — Nom du signal : CLOSE ; E/S : OUT ; Fonction : fin de fermeture de canal ; Logique : impulsion
• No. 5 — Nom du signal : (réservé) ; E/S : OUT ; Fonction : - ; Logique : -
• No. 6 — Nom du signal : SCAN RESET ; E/S : IN ; Fonction : réinitialisation de l'action de balayage ; Logique : front
• No. 7 — Nom du signal : (réservé) ; E/S : IN ; Fonction : - ; Logique : -
• No. 8 — Nom du signal : ISO_COM ; E/S : - ; Fonction : borne commune alimentation d'isolation ; Logique : -
• No. 9 — Nom du signal : (réservé) ; E/S : OUT ; Fonction : - ; Logique : -

Caractéristiques / spécifications techniques

• Alimentation : fréquence industrielle ; tension d'alimentation nominale : AC 240 V (±10%) ; puissance nominale maximale : 30 VA
• Indicateurs : témoin d'alimentation, témoin d'erreur, témoin télécommande
• Interface : USB, LAN, RS-232C
• Dimensions & poids : 340 (L) × 190 (H) × 180 (P) mm (hors saillies), 2,4 kg
• Accessoires : cordon d'alimentation, manuel d'utilisation
• Options : câble de connexion L2004 ; RS-232
• Instruments compatibles : Keysight, Tonghui, Wayne Kerr, HIOKI, Dexinmag, etc.
• Nombre de canaux : 10 canaux
• Résistance de boucle : 0,5 Ω (bornes entrée-sortie, valeur de référence)
• Capacité : 0,2 pF (entre bornes d'entrée et canaux OFF, avec Guard, valeur de référence)
• Spécification des contacts : tension d'entrée maximale 1000 V
• Capacité de courant admissible : 200 mA (crête AC / DC)
• Temps de commutation : 1,0 ms
• Résistance d'isolation : 100 TΩ ou plus (Canal - couche de blindage du canal - entre boîtiers, hors LCUR)
