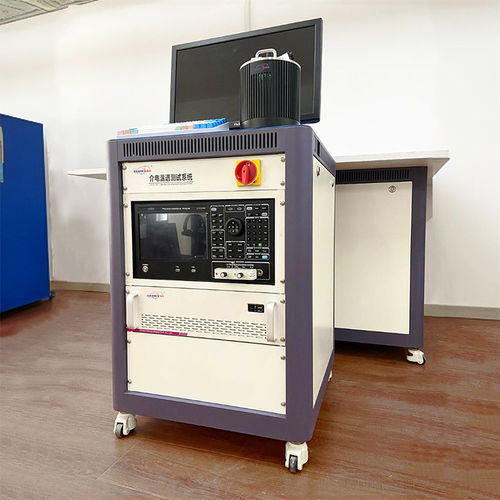

Instrument de caractérisation diélectrique

Présentation

Le système de mesure diélectrique est une plateforme d'analyse d'impédance/diélectrique à commande de température destinée à la caractérisation électrique des matériaux isolants et fonctionnels sur une large plage de températures et de fréquences. Il prend en charge des mesures continues et à grande vitesse et peut être étendu pour des essais complémentaires tels que les essais de claquage et le TSDC.

Paramètres de mesure

• Plage de température : -185°C à 600°C
• Précision de régulation : ±0,25°C
• Vitesse de montée en température : jusqu'à 10°C/min (configurable)
• Taille d'échantillon : φ < 25 mm ; épaisseur < 4 mm
• Matériau des électrodes : Platine
• Matériau auxiliaire de serrage : Céramique nitrure d'aluminium
• Fréquence de test : 20 Hz – 10 MHz (capacité jusqu'à 30 MHz selon configuration)
• Refroidissement basse température : Azote liquide
• Méthode de chauffage : Chauffage par électrode en courant continu (DC)
• Méthode de refroidissement : Refroidissement par eau
• Transmission de données : RS-232
• Tension d'alimentation : 110–220 V
• Dimensions : 180 mm × 210 mm × 50 mm

Caractéristiques

• Chauffage par électrode DC et filtrage pour supprimer les harmoniques du réseau et améliorer la stabilité des mesures.
• Méthode de mesure à trois électrodes et câbles adaptés en impédance pour réduire les erreurs liées à l'impédance des fils et aux limites de blindage à haute température.
• Mesure optimisée de la température d'échantillon et conception des électrodes (ex. revêtements conducteurs déposés) pour minimiser la capacité parasite et les effets spatiaux.
• Architecture évolutive pour fonctions supplémentaires : essais de claquage, courants de dépolarisation thermiquement stimulée (TSDC), etc.

Logiciel de commande

• Logiciel basé sur LabVIEW : stable, sauvegarde des données en cas de coupure et des images ; compatible Windows XP, 7 et 10.
• Interface multilingue : chinois et anglais pris en charge.
• Surveillance en temps réel, icônes/légendes d'état, gestion des droits utilisateurs et alarme de défaut d'équipement.
• Rapports personnalisables avec impression en un clic et export Excel/PDF ; courbes et images de mesure enregistrables.
• Compatibilité avec analyseurs d'impédance Keysight (E4990, E4991, E4980A), Wayne Kerr (6500B, 6530, 4235), Tonghui (2983, 2838, 2851) et appareils similaires.

Grandeurs mesurées et fonctions d'essai

• Spectre diélectrique en fonction de la température et du régime fréquentiel.
• Grandeurs électriques mesurées : ε' (partie réelle) et ε'' (partie imaginaire) de la permittivité ; C' et C'' capacitance partie réelle/imaginaire ; perte D ; R' et R'' résistance ; Z (Z', Z'') impédance ; Y (Y', Y'') admittance ; X réactance ; facteur de qualité Q ; diagramme de Cole‑Cole ; coefficient d'accouplement électromécanique Kp.
• Choix de mode : modes parallèle et série selon le circuit équivalent.
• Fréquence de mesure : configurable via le logiciel.
• Traitement des données et images : export et sauvegarde des données et des courbes.

Spécifications techniques

• Plage de température : -185°C à 600°C
• Précision de régulation : ±0,25°C
• Vitesse de rampe : jusqu'à 10°C/min (réglable)
• Taille d'échantillon : φ < 25 mm ; épaisseur < 4 mm
• Matériau des électrodes : Platine
• Matériau auxiliaire de serrage : Céramique nitrure d'aluminium
• Méthode de chauffage : chauffage par électrode DC
• Refroidissement basse température : Azote liquide
• Méthode de refroidissement : Refroidissement par eau
• Fréquence de test (typique) : 20 Hz – 10 MHz ; capacité jusqu'à 30 MHz (selon configuration)
• Transmission de données : RS-232
• Tension d'alimentation : 110–220 V
• Dimensions : 180 mm × 210 mm × 50 mm
