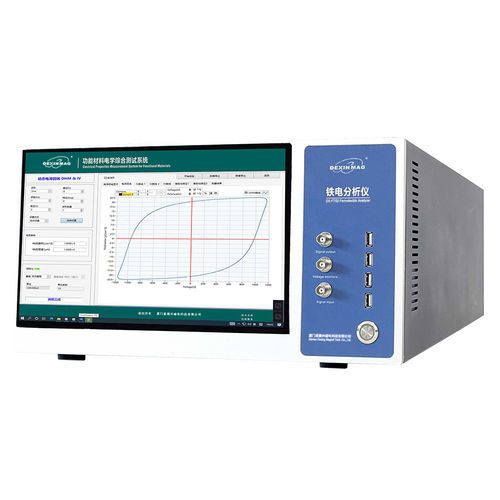

Système de test ferroélectrique DX-FE2000

de laboratoirehaute tension

Aperçu
Le système de test ferroélectrique DEXINMAG DX-FE2000 est une plateforme de mesure intégrée pour la caractérisation ferroélectrique, piézoélectrique et diélectrique. Il centralise plusieurs fonctions de test et des mesures haute vitesse dans un seul hôte, avec possibilité de connexion à des amplificateurs haute tension externes pour étendre la plage de mesure.

Fonctions de mesure :

• DHM – Mesure de boucle d'hystérésis dynamique
• CVM – Mesure CV
• LM – Mesure du courant de fuite
• FM – Mesure de fatigue
• PM – Mesure par impulsion
• PYM – Mesure pyroélectrique
• DTS – Mesure diélectrique en fonction de la température
• RT – Mesure de résistance
• PZM – Mesure piézoélectrique
• CHM – Mesure de boucle d'hystérésis statique
• IM – Mesure de taches
• RM – Mesure de rétention
• BDM – Test de claquage
• TSDC – Mesure de courant stimulé thermiquement
• ECM – Test de carte électrique
• POM – Polarisation en bain d'huile

Configuration de l'instrument :
Le système intègre un hôte informatique industriel dédié et l'électronique de mesure comprenant le circuit de test, l'amplificateur opérationnel et l'unité de traitement des données.

• Configuration hôte : carte mère industrielle, CPU i5 ou supérieur, RAM ≥ 8 Go, SSD ≥ 250 Go, carte réseau, interface USB, lecteur DVD, sortie VGA, Windows 7 et logiciel de test Dexinmag préinstallés.

Étalonnage et extension :

• Module d'étalonnage : modules de test résistifs et capacitifs haute précision intégrés pour l'auto-étalonnage et l'amélioration de la précision.
• Extension d'équipement : compatible avec tables chaud/froid, équipements de test haute température, stations de sondage, amplificateurs haute tension, compteurs de haute résistance, analyseurs d'impédance, contrôleurs de température pour interféromètre laser, source-mètres numériques, etc.

Pièces extensibles / Fixations de test :

• Fixation pour bloc — pour essais sur films épais, matériaux massifs ferroélectriques et tests de claquage.
• Station à quatre pointes pour film fin — (température ambiante à 200°C) pour tests ferroélectriques films épais, piézoélectriques (e31) et pyroélectriques.
• Plateau chaud/froid grande plage pour film fin — (−196°C à +600°C) pour essais ferroélectriques et pyroélectriques sur large plage de température.
• Station de sondage pour film fin — tests ferroélectriques à température ambiante pour films fins et épais.

Options d'amplificateurs haute tension (matériaux massifs) :

• DXAM-10KV : ±10 kV ; 0–20 mA ; fréquence max 5 kHz.
• Trek 609E-6 : ±4 kV ; 0–20 mA ; fréquence max 6 kHz.
• Trek 610E : ±10 kV ; 0–2 mA ; fréquence max 600 Hz.

Option test piézoélectrique / interféromètre laser :

• Interféromètre laser SIOS sonde optique mono‑canal — résolution min. 0,3 nm ; plage de déplacement 100 nm – 2579,50 μm.

Interfaces :

• Port USB host : Type A (souris/clavier/clé USB).
• Interface USBTMC : Type B (USBTMC/USB488/USB 2.0 TMC compatible, connectable à PC externe).
• LAN : Ethernet 10/100/1000 Base-T.
• Sortie vidéo : mini D-Sub 15 broches (compatible VGA).

Protection de l'analyseur & Remarques :

• Protection contre le claquage : tension de tenue du circuit de mesure jusqu'à 25 kV. Lors de l'utilisation d'amplificateurs TREK externes, utiliser le module de protection haute tension Dexinmag selon les recommandations.

Indicateurs environnementaux de l'analyseur :

• Environnement de fonctionnement : Température +5°C à +40°C ; Humidité (bulbe humide < +29°C) 20%–80% non condensante ; Altitude 0–2 000 m ; Vibration ≤ 0,21 Grms (5–500 Hz).
• Environnement hors fonctionnement : Température −10°C à +60°C ; Humidité (bulbe humide < +40°C) 20%–90% non condensante ; Altitude 0–4 572 m ; Vibration ≤ 2,09 Grms (5–500 Hz).

Caractéristiques / Spécifications techniques :

• Marque : DEXINMAG (Dexinmag).
• Modèle : DX-FE2000.
• Tension interne : ±10 V (amplificateurs haute tension externes supportés).
• Options d'extension HV : ±20 V, ±100 V, ±200 V, ±500 V, 4 kV, 10 kV, 20 kV (avec modules de protection appropriés).
• Résolution ADC : 18 bits.
• Résolution charge minimale : < 10 fC.
• Résolution d'aire minimale : < 1 μm² (selon spécification).
• Plages de charge maximales rapportées : 276 μC ; 27,6 mC (selon plage).
• Plages d'aire maximales rapportées : 2,76 cm² ; >100 cm² (selon plage).
• Fréquence maximale de test de boucle d'hystérésis : jusqu'à 500 kHz (exemples rapportés).
• Fréquence de test minimale : 0,03 Hz.
• Largeur d'impulsion minimale : 0,5 μs.
• Temps de montée d'impulsion minimal (5 V) : 400 ns.
• Largeur d'impulsion maximale : 1 s.
• Délai maximal entre impulsions : 40 ks.
• Résolution d'horloge interne : 25 ns.
• Courant de fuite minimal (intégration max 20 s) : < 1 pA.
• Capacité d'entrée : env. 60 fF.
• Entrée d'impédance : oui.
