Testeur sécurité UHV-2571A
de tensionde résistance de mise à la terred’isolement électrique

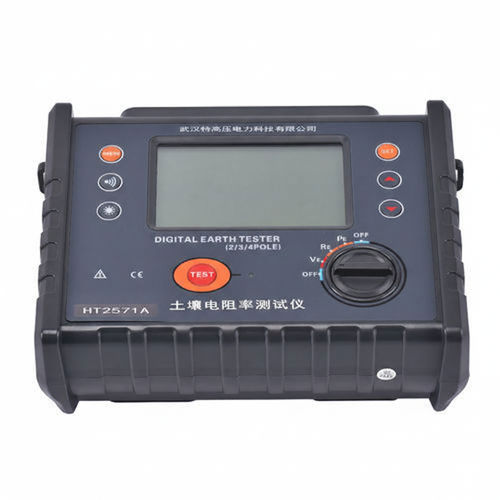

Testeur sécurité - UHV-2571A - Wuhan UHV Power Technology Co.,Ltd. - de tension / de résistance de mise à la terre / d’isolement électrique
Testeur sécurité - UHV-2571A - Wuhan UHV Power Technology Co.,Ltd. - de tension / de résistance de mise à la terre / d’isolement électrique
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de Wuhan UHV Power Technology Co.,Ltd.

Caractéristiques

Type de test
de tension, d’isolement électrique, sécurité, de résistivité du sol, de résistance de mise à la terre
Produit testé
d'installation, de sol, pour appareil de télécommunication, de paratonnerre
Applications
multifonction, pour système d'alimentation
Configuration
portatif
Autres caractéristiques
numérique, automatique, avec écran LCD

Description

Introduction
  • Le UHV-2571A est un testeur de résistance de terre piloté par microprocesseur pour mesurer rapidement et précisément la résistance de terre et la résistivité du sol en 2/3/4 fils. Il intègre filtrage intelligent, détection d'interface et grand écran LCD rétroéclairé pour l'évaluation professionnelle des systèmes de mise à la terre.


Fonctionnalités clés
  • Prise en charge des mesures 2, 3 et 4 fils pour la résistance de terre et de la méthode quadripôle pour la résistivité du sol.
  • Grand affichage LCD 4 chiffres rétroéclairé pour lecture en faible luminosité.
  • Commande microprocesseur avec filtrage des interférences et surveillance des perturbations (AC 0.01–600 V).
  • Mémoire interne jusqu'à 500 jeux de données et indicateurs d'état ('MEM', 'MR', 'FULL', 'OL').
  • Rétroéclairage contrôlable, LED de signalisation pendant la mesure et alarme configurable en dépassement de seuil.


Caractéristiques techniques (résumé)
  • Résistance de terre (R) : 0.00Ω–30.00Ω (±2% rdg ±5 dgt, 0.01Ω); 30.0Ω–300.0Ω (±2% rdg ±3 dgt, 0.1Ω); 300Ω–3000Ω (±2% rdg ±3 dgt, 1Ω); 3.00kΩ–30.00kΩ (±2% rdg ±3 dgt, 10Ω).
  • Résistivité du sol (ρ) : 0.00Ω·m–99.99Ω·m (0.01Ω·m); 100.0Ω·m–999.9Ω·m (0.1Ω·m); 1000Ω·m–9999Ω·m (1Ω·m); plages supérieures jusqu'à 9999kΩ·m avec résolutions adaptées. Formule : ρ = 2πaR (π=3.14, a = 1 m à 100 m).
  • Tension de terre : AC 0.00–600 V (±2% rdg ±3 dgt, 0.01 V).
  • Fréquence de test : 128 Hz. Courant de court-circuit : AC > 20 mA (sinus). Tension en circuit ouvert : AC ≤ 28 V.
  • Espacement des électrodes : Réglable 1 m–100 m (pratique : a > 5d pour R ; a > 20h pour ρ).
  • Affichage & mémoire : LCD 111×68 mm (champ 108×65 mm) ; 500 groupes mémorisables ; dépassement indiqué par 'OL'.
  • Alimentation & batterie : DC 9 V (6 × LR14), veille > 100 h ; arrêt automatique après 15 min (APO) ; symbole batterie faible.
  • Accessoires & dimensions : Câbles standard (rouge 15 m, noir 15 m, jaune 10 m, vert 10 m), câbles simples (jaune 1,5 m, vert 1,5 m), 4 tiges auxiliaires ; appareil 240×188×85 mm, environ 1280 g (avec piles).
  • Normes & sécurité : Isolation >20 MΩ ; tenue diélectrique AC 3700 V rms ; conforme IEC61326, IEC61010-1 (CAT III 300 V, CAT IV 150 V), IEC61557-1, IEC61557-5, JJG 366-2004.


Applications
  • Mise en service, vérification et contrôle périodique des systèmes de mise à la terre pour télécommunications, réseaux électriques, stations-service, parcs d'éclairage et systèmes de protection contre la foudre.
