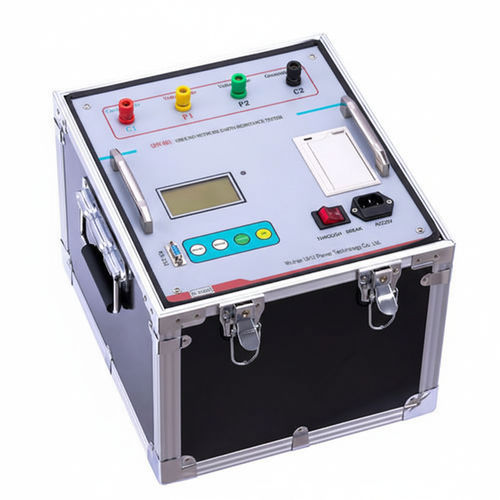

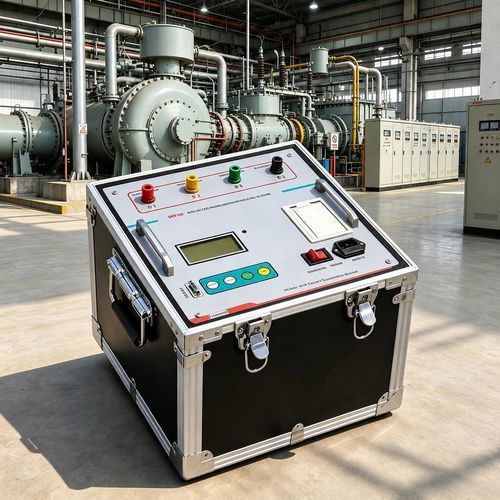

Testeur de résistance de mise à la terre UHV-800

de continuité de terrede solpour équipement électrique

Le UHV-800 est un instrument spécialisé pour mesurer la résistance de mise à la terre des grandes grilles de terre et la continuité de mise à la terre entre points. Il utilise une technologie de mesure anti-interférence à fréquences différenciées pour obtenir des données précises à la fréquence secteur (50 Hz) même en environnements fortement perturbés.

Présentation

• Conçu pour les grands réseaux de terre : mesure la résistance de mise à la terre et la continuité entre points en utilisant des courants d'essai sinusoïdaux proches de la fréquence secteur (45 Hz et 55 Hz).
• Mesure les caractéristiques de pile de courant et de pile de tension, ainsi que la tension de pas et la tension de contact, utiles pour les contrôles de sécurité et de conformité.

Fonctionnalités

• Équivalence à la fréquence secteur : la forme d'onde du courant d'essai est sinusoïdale avec un décalage de ±5 Hz par rapport à la fréquence du réseau (utilise 45 Hz et 55 Hz).
• Forte capacité anti-interférence : méthode multi-fréquences associée à des filtrages logiciel et matériel pour des résultats stables en environnements bruités.
• Haute précision : erreur de base jusqu'à 0,005 Ω, adaptée aux réseaux de terre de faible impédance.
• Fonctions de mesure complètes : pile de courant, pile de tension, résistance de mise à la terre, tension de pas et tension de contact.
• Opération simple : affichage par menus montrant directement les résultats de mesure.
• Câblage réduit : pas besoin de conducteurs de courant de grande section pour la plupart des mesures, réduisant le temps d'installation.

Appellations

• Testeur de résistance de grille de terre
• Mesureur de résistance à la terre

Caractéristiques / spécifications techniques

• Plage de mesure : 0–200 Ω (y compris l'impédance de la pile de courant)
• Résolution : 0,001 Ω
• Erreur de mesure : ±(lecture × 1% + 0,005 Ω)
• Tension de sortie maximale : AC 400 V (45 Hz, 55 Hz, double fréquence, onde sinusoïdale)
• Courant de sortie maximal : AC 5 A (45 Hz, 55 Hz, double fréquence, onde sinusoïdale)
• Étages de courant de sortie : 5 / 4,5 / 4 / 3,5 / 3 / 2,5 / 2 / 1,5 / 1 A (paliers de 0,5 A, 9 niveaux)
• Capacité anti-interférence : tension anti-fréquence secteur 50 Hz de 10 V
• Exigences des câbles de mesure : section du conducteur courant ≥ 1,5 mm² ; section du conducteur tension ≥ 1,0 mm²
• Alimentation : AC 220 V ±10%, 50 Hz
• Dimensions extérieures : 295 × 340 × 310 mm
• Poids de l'instrument : 30 kg
