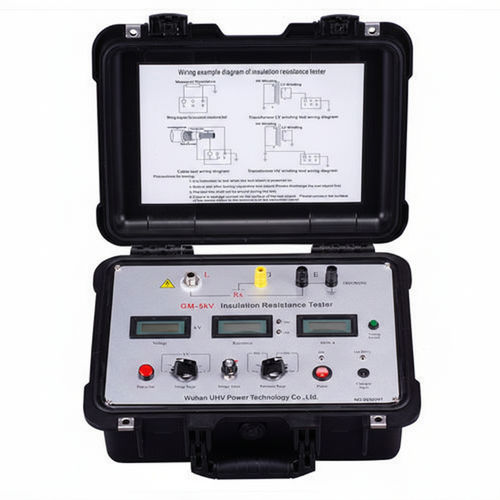

Appareil de mesure de résistance d'isolement portable GM-5kV

Appareil de mesure de résistance d'isolement portable - GM-5kV - Wuhan UHV Power Technology Co.,Ltd.
Appareil de mesure de résistance d'isolement portable - GM-5kV - Wuhan UHV Power Technology Co.,Ltd.
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de Wuhan UHV Power Technology Co.,Ltd.

Caractéristiques

Type
portable

Description

Aperçu

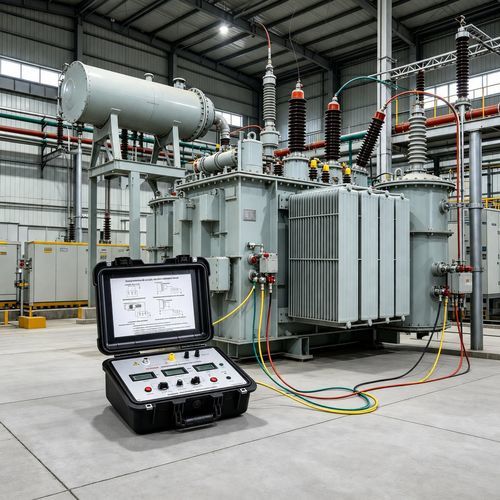

  • Le testeur de résistance d'isolation GM-5kV est un mégohmmètre haute tension portable destiné aux postes HT et aux centrales électriques pour mesurer la résistance d'isolation de grands transformateurs HT, machines électriques et câbles, même en environnement à fortes interférences.
  • Il propose une sortie haute tension réglable, une large plage de mesure de résistance, ainsi que des fonctions de chronométrage et d'alarme pour l'analyse du rapport d'absorption et de l'indice de polarisation.


Principales caractéristiques

  • Forte capacité anti‑interférence : anti‑interférence par induction de champ électrique jusqu'à 2 mA (50/60 Hz).
  • Grand courant de court‑circuit (valeur typique 10 mA), adapté aux essais d'appareils à grande capacité et forte inductance.
  • Large plage de mesure de résistance avec haute résolution et lecture précise.
  • Sorties HV réglables : 0,1 kV ; 0,25 kV ; 0,5 kV ; 1 kV ; 2,5 kV ; 5 kV ; réglage progressif de 0 V à la tension requise.
  • Rappel acousto‑optique et fonctions de chronométrage pour faciliter l'enregistrement et l'analyse (rapport d'absorption, indice de polarisation).
  • Composants clés importés garantissant la stabilité et la précision des mesures.
  • Boîtier intégré portable : compact, léger et facile à transporter ; matériaux robustes pour usage sur site.


Plages de mesure et précision

  • 20 MΩ : 0,01 – 19,99 MΩ — précision ±(5% + 3 digits).
  • 200 MΩ : 5,0 – 199,9 MΩ — précision ±(5% + 3 digits).
  • 2000 MΩ : 50 – 1999 MΩ — précision ±(5% + 3 digits).
  • 20 GΩ : 0,5 – 19,99 GΩ — précision ±(5% + 3 digits).
  • 200 GΩ : 5,0 – 199,9 GΩ — précision ±(10% + 3 digits).
  • 2000 GΩ : 50 – 1999 GΩ — précision ±(20% + 10 digits).


Caractéristiques techniques

  • Modèle : GM-5kV
  • Brand : UHV Power (Wuhan UHV Power Technology Co., Ltd.)
  • Niveaux de tension de sortie : 0,1 kV, 0,25 kV, 0,5 kV, 1 kV, 2,5 kV, 5 kV (réglable de 0 V à la tension requise).
  • Précision de la tension de test : ±(5% + 10 V).
  • Courant de court‑circuit : valeur typique 10 mA.
  • Affichage : trois afficheurs numériques LCD 3½ chiffres pour tension de test, résistance et temps.
  • Alimentation : batterie lithium rechargeable intégrée, DC 15 V ; prise pour adaptateur AC (50/60 Hz) pour la recharge.
  • Environnement d'utilisation : Température −20 °C à +40 °C ; humidité relative 20% – 90%.
  • Dimensions (L × l × H) : 315 × 240 × 180 mm.
  • Poids : 5,5 kg.


Fonctions heure et alarme

  • Chronomètre affichant jusqu'à 19 minutes 59 secondes (cycle toutes les 20 minutes).
  • Signaux sonores à 15 s, 60 s puis chaque minute ; bip court à ces instants et maintien de la lecture pendant 3 secondes.
  • Alarme sonore continue si la lecture est invalide ou inférieure à la limite inférieure de la plage sélectionnée.


Documentation incluse et dénominations

  • Surnoms : Testeur de résistance d'isolation ; Mètre d'isolation.
  • Documents disponibles sur la fiche produit : Manuel d'utilisation (PDF) et Certificat d'étalonnage (PDF).
