Appareil de mesure de résistance d'isolement portable GM series

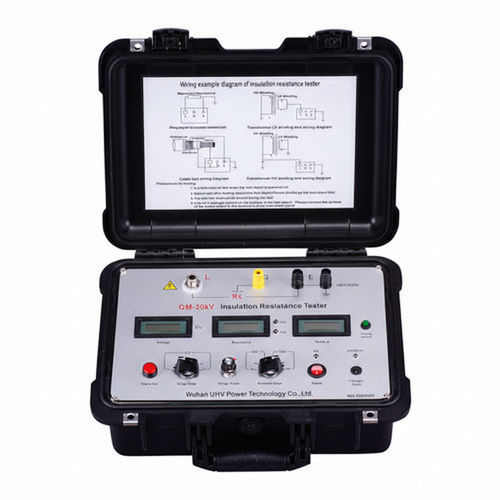

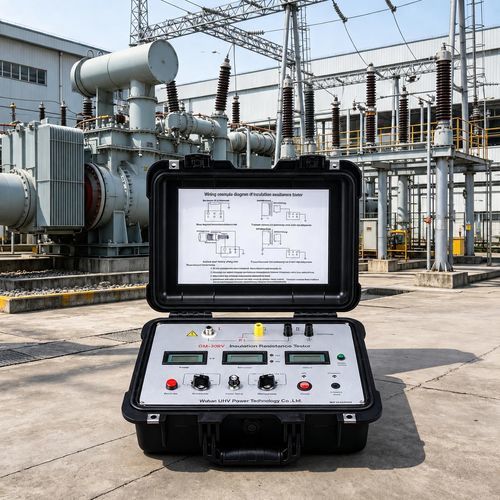

Le GM-20kV Adjustable High Voltage Digital Test Set est un mégohmmètre portable conçu pour mesurer la résistance d'isolation avec des tensions d'essai sélectionnables jusqu'à 0 / 5 / 10 / 20 kV. Il associe conversion I→V et la fonction de division d'un voltmètre numérique double intégral pour afficher directement la valeur de résistance d'isolation sur l'écran LCD.

Fonctions et principes clés

• Plages de tension d'essai sélectionnables : 0, 5, 10 et 20 kV générées par un convertisseur DC/DC à type rétroaction.
• Méthode de mesure : méthode du ratio de courant équivalente à un mégohmmètre traditionnel ; conversion ohm→numérique via conversion I→V et division par le voltmètre numérique double intégral.
• Affichage : afficheurs numériques LCD 3½ digits indiquant tension d'essai, résistance et temps.
• Alimentation : batterie rechargeable interne (lithium ou NiMH mentionnée pour maintenance) ; adaptateur dédié DC15V pour charge ; autonomie typique ~6–8 heures après charge complète (temps de charge ~6–8 h).
• Chronométrage et alarmes : chrono jusqu'à 19 minutes 59 secondes (cycle 20 minutes) ; signaux sonores à 15 s, 60 s et chaque minute ; bip court et maintien de la lecture de résistance 3 s aux points programmés ; alarme continue si lecture hors plage ou invalide.

Principe de fonctionnement
L'appareil génère la haute tension CC à partir de sa batterie interne via un convertisseur DC/DC et l'applique entre les bornes E et L à travers l'objet testé. Le courant résultant est converti I→V, divisé puis traité par le voltmètre numérique pour afficher directement la valeur de résistance d'isolation sur le LCD. Le système utilise des circuits intégrés moyenne/grande échelle offrant une puissance de sortie élevée et une forte capacité de courant de court-circuit avec plusieurs niveaux de sortie.

Précautions

• Sécurité : la borne 'L' est la sortie haute tension ; la borne 'E' doit être mise à la terre.
• Avant application de la haute tension, vérifier l'état de l'instrument et connecter la résistance de charge avant la mise sous tension pour éviter étincelles ou décharges pouvant endommager les circuits internes ou résistances étalons.
• Chargement de la batterie : méthode tension constante / courant limité ; charge complète environ 6–8 heures. Recharger périodiquement (recommandé tous les trois mois) si stockage prolongé afin de préserver la durée de vie de la batterie.
• Remplacement de la batterie : lors du remplacement des cellules NiMH, choisir des cellules de capacité similaire et charger complètement chaque cellule avant assemblage.

Images et documents associés

• Galerie d'images produit (vues et illustrations techniques) disponible sur la fiche produit.
• Manuel d'utilisation et certificat d'étalonnage disponibles en PDF.

Caractéristiques / spécifications techniques

• Tensions d'essai : 0 / 5 / 10 / 20 kV (sélectionnable)
• Méthode de mesure : conversion I→V + division via voltmètre numérique double intégral (méthode ratio courant)
• Immunité aux interférences de champ électrique : 2 mA (50/60 Hz)
• Fonction chrono/alarme : chrono jusqu'à 19:59 (cycle 20 min) ; alarmes à 15 s, 60 s puis chaque minute ; maintien lecture 3 s ; alarme continue si lecture invalide ou sous la limite
• Affichage : LCD 3½ digits pour tension, résistance et temps
• Alimentation : batterie rechargeable intégrée ; charge DC15V via adaptateur dédié
• Environnement d'utilisation : -20 °C à +40 °C ; humidité relative 20%–90%
• Dimensions (L×l×h) : 315 × 240 × 180 mm
• Poids : 5,5 kg
• Noms alternatifs : Insulation Resistance Tester ; Insulation Meter ; Adjustable High Voltage Digital Tester
