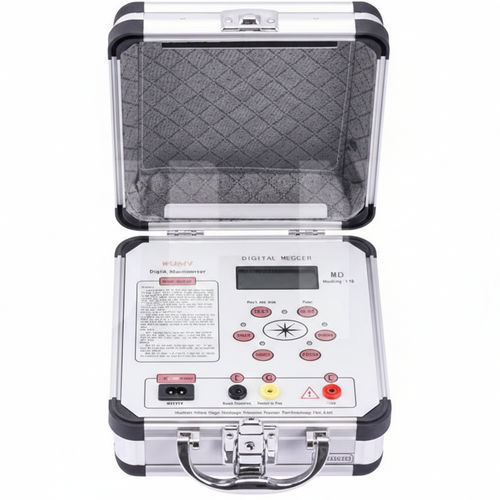

Appareil de mesure de résistance d'isolement portable UHV-2672

Le testeur de résistance d'isolation UHV-2672 est un instrument portable alimenté par batterie destiné à mesurer la résistance d'isolation entre la terre et la phase ainsi qu'entre phases, avec affichage numérique LCD pour les opérations sur site.

Principales caractéristiques

• Forte puissance de sortie avec courant de court-circuit > 1,6 mA pour une stabilisation rapide de la tension
• Quatre tensions d'essai sélectionnables : 500 V, 1000 V, 2500 V, 5000 V
• Système DC/DC alimenté par batterie pour la génération précise de la tension d'essai en déplacement
• Circuits de mesure intelligents avec conversion I/V, division de tension de précision et affichage direct de la résistance sur LCD
• Commutation automatique des plages et panneau intuitif pour des tests efficaces

Principe de mesure

• Le dispositif génère une haute tension continue à partir de batteries internes et l'applique entre les bornes E (terre) et L (phase). Le courant résultant à travers l'échantillon est converti et traité pour afficher la résistance d'isolation sur l'écran digital.

Avantages techniques

• Haute précision de mesure sur l'ensemble des plages
• Plusieurs plages de tension avec changement automatique pour des mesures continues
• Fonctionnement fiable sur batterie pour les interventions sur site sans alimentation externe
• Mesure directe du courant de court-circuit améliorant la précision pour les faibles et fortes résistances

Caractéristiques produit

• Performance de sortie robuste et boîtier en alliage d'aluminium pour une durabilité terrain
• Conception anti‑interférences et architecture proportionnelle pour des relevés stables
• Système d'exploitation intelligent avec commutation automatique des plages et interface LCD claire
• Capacité de mesure directe du courant de court-circuit pour des conditions d'essai précises

Caractéristiques / spécifications techniques

• Conditions de travail : température ambiante 0℃～+45℃ ; humidité relative ≤85%
• Niveaux de tension de sortie : 500 V, 1000 V, 2500 V, 5000 V
• Plage de mesure : 0 ～ 19990 MΩ
• Résolution : 0.01 MΩ, 0.1 MΩ, 1.0 MΩ, 10.0 MΩ
• Erreur relative : 0 ～ 2000 MΩ ≤ ±5% ±2 d ; 2000 MΩ ～ 19990 MΩ ≤ 10% ±2 d
• Tension/charge : 5000 V / 40 MΩ
• Chute de tension : environ 10%
• Courant de court-circuit : > 1,6 mA
• Alimentation (DC) : 8 × 1,5 V (AA)
• Alimentation (AC) : 220 V / 50 Hz
• Consommation : dissipation au repos ≤ 160 mW ; puissance maximale ≤ 2,5 W
• Dimensions (volume) : 235 × 200 × 135 mm³
• Poids : < 1,4 kg
