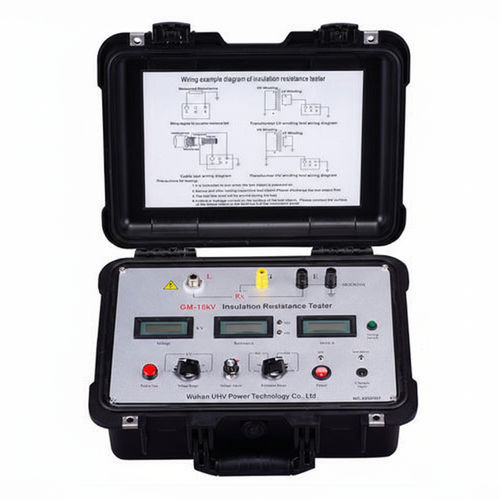

Appareil de mesure de résistance d'isolement portable GM-15kV

Appareil de mesure de résistance d'isolement portable - GM-15kV - Wuhan UHV Power Technology Co.,Ltd.
Appareil de mesure de résistance d'isolement portable - GM-15kV - Wuhan UHV Power Technology Co.,Ltd.
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de Wuhan UHV Power Technology Co.,Ltd.

Caractéristiques

Type
portable

Description

Présentation

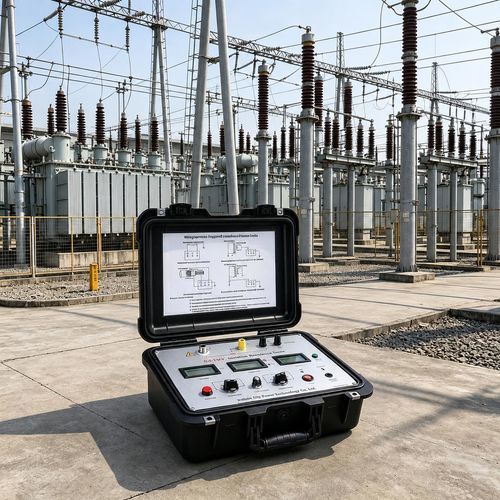

  • Le testeur numérique de résistance d'isolement haute tension GM-15kV est conçu pour mesurer la résistance d'isolement des postes haute tension, centrales électriques, câbles longue distance et câbles enterrés, ainsi que des transformateurs et moteurs.
  • Intègre des circuits analogiques, numériques et une conception mécanique pour offrir une large capacité de sortie tension/courant, une large plage de mesure, une précision de mesure et une forte immunité aux perturbations.


Principales caractéristiques
  • Bonne immunité aux perturbations : résistance à l'induction de champ électrique (capacité jusqu'à 2 mA @50 Hz), permettant de nombreuses mesures sur site sans déconnecter les conducteurs.
  • Courant de court-circuit élevé (typique 10 mA), adapté aux essais d'équipements de grande capacité ou à forte inductance.
  • Large plage de mesure de résistance et haute résolution, couvrant des valeurs de bas MΩ à plusieurs GΩ.
  • Sortie haute tension réglable avec niveaux sélectionnables et réglage progressif de 0 V jusqu'à la tension cible.
  • Alarmes sonores et visuelles et fonction minuterie pour l'enregistrement et l'analyse du taux d'absorption et de l'indice de polarisation (IP).
  • Composants importés de haute qualité pour garantir la précision et la fiabilité des mesures.
  • Châssis intégré, compact et léger pour faciliter le transport et l'utilisation sur le terrain.
  • Construction robuste pour une longue durée de service et une tenue esthétique stable.


Applications
  • Utilisé dans les systèmes électriques, télécommunications, installations et maintenance électromécaniques et applications industrielles pour mesurer la résistance d'isolement des transformateurs, moteurs, câbles et autres équipements électriques.


Précautions de sécurité
  • Connecter toujours le conducteur de mise à la terre de sécurité avant l'essai ; l'instrument génère une haute tension et l'objet mesuré peut présenter des fuites ou de l'énergie haute tension induite.
  • Ne pas effectuer de mise à la terre manuelle pendant que l'instrument est en haute tension. Après l'essai, attendre la décharge automatique et le retour du voltmètre à zéro avant toute opération manuelle ; éviter les décharges par court-circuit pulsées qui pourraient endommager l'isolation de l'objet testé ou les circuits internes de l'instrument.


Caractéristiques techniques
  • Modèle : GM-15kV.
  • Niveaux de tension de sortie : 0,5 kV, 1 kV, 2,5 kV, 5 kV, 10 kV, 20 kV.
  • Précision de la tension d'essai : ±(5% + 10 V).
  • Courant de court-circuit typique : 10 mA.
  • Plages de mesure de résistance et précisions :
    • Plage 20 MΩ : 0,01 – 19,99 MΩ, précision ±(5% + 3 chiffres).
    • Plage 200 MΩ : 5,0 – 199,9 MΩ, précision ±(5% + 3 chiffres).
    • Plage 2 GΩ : 0,05 – 1,999 GΩ, précision ±(5% + 3 chiffres).
    • Plage 20 GΩ : 0,5 – 19,99 GΩ, précision ±(5% + 3 chiffres).
    • Plage 200 GΩ : 5,0 – 199,9 GΩ, précision ±(10% + 3 chiffres).
    • Plage 2000 GΩ : 50 – 1999 GΩ, précision ±(20% + 10 chiffres).
  • Fonctions : sortie haute tension réglable, minuterie, alarmes sonores/visuelles, châssis intégré portable.
