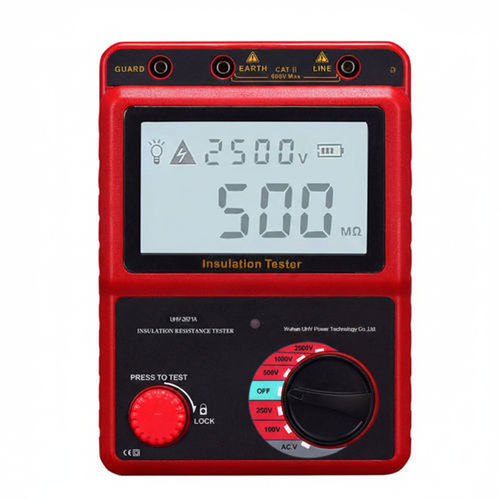

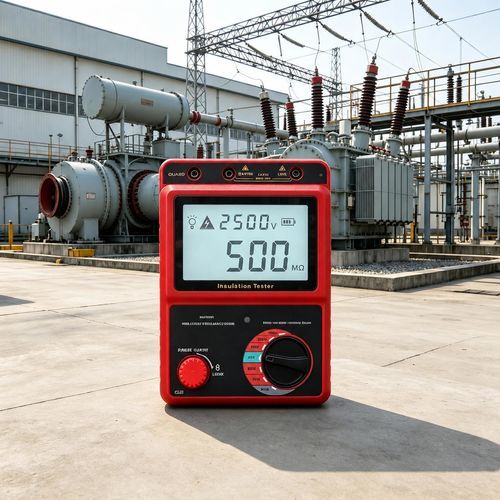

Appareil de mesure de résistance d'isolement portable UHV-2671A

Le UHV-2671A est un testeur numérique portable de résistance d'isolation destiné à vérifier la résistance d'isolation des équipements électriques et des câbles par rapport à la terre. Il propose plusieurs tensions de test en courant continu, une puissance de sortie adaptée et un courant de court-circuit mesurable pour les contrôles sur site et en laboratoire.

Tensions de test et plages de mesure

• Tensions nominales : 100 V, 250 V, 500 V, 1000 V, 2500 V.
• Plages par tension : 100 V : 0,0–10 MΩ ; 10–100 MΩ ; 100–200 MΩ ; 250 V : 0,0–10 MΩ ; 10–100 MΩ ; 100–500 MΩ ; 500 V : 0,0–99,9 MΩ ; 100–999 MΩ ; 1000 V : 0,0–99,9 MΩ ; 100–999 MΩ ; 1,00–19,9 GΩ ; 2500 V : 0,0–99,9 MΩ ; 100–999 MΩ ; 1,00–9,99 GΩ ; 10,0–49,9 GΩ.

Paramètres de mesure

• Tension en circuit ouvert : CC 100 V ±10% ; CC 250 V ±10% ; CC 500 V ±20% ; CC 1000 V ±20% ; CC 2500 V ±20%.
• Courant de mesure standard (valeurs typiques selon charge indiquée) : 100 V : 0,2–0,25 mA (à 0,5 MΩ) ; 250 V : 0,5–0,55 mA (à 0,5 MΩ) ; 500 V : 1,0–1,1 mA (à 0,5 MΩ) ; 1000 V : 1,0–1,1 mA (à 1,0 MΩ) ; 2500 V : 1,0–1,1 mA (à 2,5 MΩ).
• Courant de court-circuit : env. 1,3 mA.
• Précision de la mesure d'isolation : ±5 % rdg ±5 chiffres.

Fonctions et sécurité

• Décharge automatique après mesure pour une manipulation sûre.
• Rétroéclairage LCD pour lecture en conditions de faible luminosité.
• Indication de présence de tension et avertisseur sonore pour lignes sous tension.
• Arrêt automatique après 10 minutes d'inactivité.
• Indication de batterie faible.

Mesure de tension AC

• Mode : mesure de tension alternative.
• Gamme : 30–600 V (50/60 Hz).
• Résolution : 1 V.
• Précision : ±2 % rdg ±3 chiffres.

Caractéristiques techniques

• Affichage LCD : jusqu'à 999 comptes.
• Indication dépassement de plage : affiche "OL" pour la résistance d'isolation, "LO" pour la tension.
• Auto-range : passage à la gamme supérieure à 1000 comptes ; retour à la gamme inférieure à 95 comptes (isolation uniquement).
• Taux d'échantillonnage : 0,5–10 fois/sec.
• Altitude d'utilisation : ≤ 2000 m (usage intérieur).
• Environnement d'utilisation : 0 °C à 40 °C ; humidité ≤ 85 %.
• Environnement de stockage : -20 °C à 60 °C ; humidité ≤ 90 %.
• Protection surcharge : plage isolation : AC 1200 V / 10 s ; plage tension : AC 720 V / 10 s.
• Tension de tenue : AC 8320 V (50/60 Hz) / 5 s entre circuit et périphérie.
• Impédance d'isolation : >1000 MΩ / DC 1000 V (entre circuit et périphérie).
• Alimentation : DC 9 V (6 × piles AA 1,5 V).
• Courant batterie : env. 800 mA (max).
• Autonomie : env. 15 heures.
• Dimensions : 125,4 × 174,6 × 69 mm.
• Poids : 547,44 g (sans piles ni cordons de test).
• Autres dénominations : testeur de résistance ; testeur d'isolation numérique.

Applications type

• Maintenance périodique et contrôles de sécurité d'équipements électriques industriels.
• Vérification d'isolement des câbles lors de l'installation et de la mise en service.
• Tests sur site pour moteurs, transformateurs et appareillages.
• Contrôle qualité en production et laboratoires R&D.
