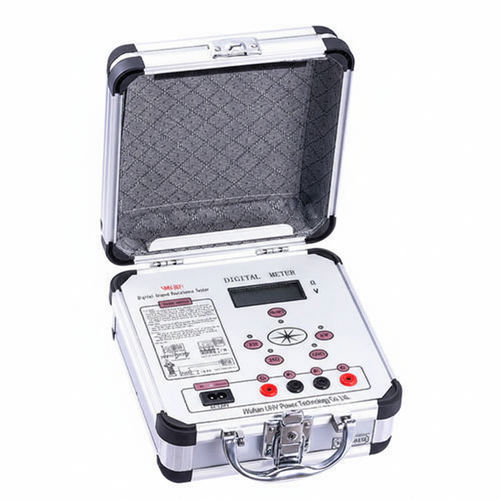

Testeur de résistance de mise à la terre UHV-2571

de résistivité du solde solpour équipement électrique

Le UHV-2571 est un appareil numérique portable de mesure de la résistance de terre combinant les méthodes trois et quatre fils et utilisant des circuits intégrés de moyenne et grande échelle en remplacement de la génération manuelle de courant d'essai. Il est conçu pour des mesures fiables de la résistance de terre, de la résistance des conducteurs faibles, de la résistivité du sol et de la tension alternative avec une meilleure immunité aux interférences.

Principales caractéristiques

• Boîtier en alliage d'aluminium haute résistance adapté à l'utilisation sur site.
• Suivi synchrone par boucle à verrouillage de phase et filtrage par condensateur de commutation pour une forte immunité aux interférences industrielles et RF.
• Conversion CC/CA transformant le CC en courant alternatif basse fréquence à courant constant pour une mesure stable.
• Tolère des résistances auxiliaires de terre (RC) et des potentiels auxiliaires (RP) dans les limites spécifiées sans affecter significativement les résultats.
• Fonctionnement sans réglage ni équilibrage manuel ; affichage LCD 3(1/2) ; indication de débordement par "1".
• Mesure : résistance de terre, résistance de conducteur faible, résistivité du sol et tension CA. Manuel d'utilisation et certificat d'étalonnage disponibles.

Paramètres techniques

• Température ambiante : 0℃ ～ +45℃
• Humidité relative : ≤ 85% HR
• Plages de mesure et courant constant (RMS) : Résistance : 0～2 Ω (10 mA), 2～20 Ω (10 mA), 20～200 Ω (1 mA)
• Plage de tension mesurable : CA 0～19,99 V
• Précision de mesure : 0～0,2 Ω ≤ ±3% ±1d ; 0,2 Ω～199,9 Ω ≤ ±1,5% ±1d ; 1～19,99 V ≤ ±3% ±1d
• Résolution : 0,001 Ω, 0,01 Ω, 0,1 Ω, 0,01 V
• Résistance auxiliaire admissible (RC entre C1 et C2) : pour 0～2 Ω et 2～20 Ω ≤ 1 kΩ ; pour 20～200 Ω ≤ 2 kΩ
• Potentiel auxiliaire (RP entre P1 et P2) : RP < 40 kΩ, erreur ≤ ±5%
• Tension de terre admissible (valeur efficace à la fréquence industrielle) : ≤ 5 V, erreur ≤ ±5%
• Perte de puissance maximale : ≤ 2 W
• Alimentation CC : 8 × 1,5 V (AA, R6)
• Alimentation CA : 220 V / 50 Hz
• Dimensions : 220 × 200 × 105 mm
• Poids : ≤ 1,4 kg

Caractéristiques / spécifications

• Modèle : UHV-2571
• Fonctions de mesure : résistance de terre, résistance des conducteurs faibles, résistivité du sol, tension CA
• Affichage : LCD 3(1/2)
• Immunité aux interférences : suivi synchrone PLL et filtre à condensateur de commutation
• Sources de courant : sorties à courant constant pour les différentes plages (10 mA / 1 mA)
• Alimentation : piles ou secteur (8×AA ou 220 V/50 Hz)
• Physique : boîtier en alliage d'aluminium ; compact et léger (≤ 1,4 kg)
