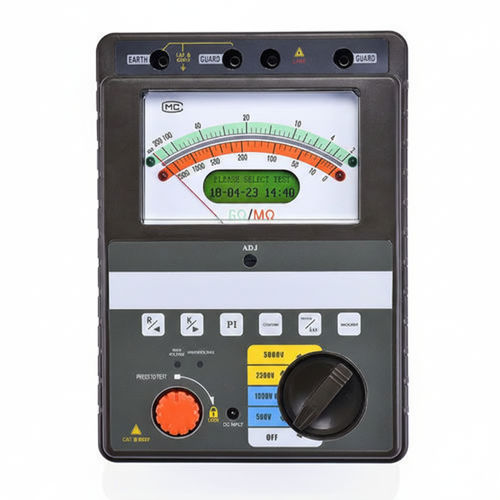

Testeur de résistance d'isolement BC2010

Le testeur de résistance d'isolement BC2010 est un mégohmmètre portable de type pointeur à double affichage destiné aux essais d'isolement sur site des câbles, moteurs, générateurs, transformateurs, disjoncteurs haute tension, parafoudres et équipements similaires. Il assure une lecture synchrone par pointeur mécanique et écran LCD matriciel, et utilise un microcontrôleur industriel embarqué et un système d'exploitation temps réel pour un haut degré d'automatisation et une forte immunité aux interférences.

Principales caractéristiques

• Sorties de tension CC sélectionnables : 500 V, 1000 V, 2500 V, 5000 V ; conversion automatique des plages de résistance (plage de mesure jusqu'à 0–1 TΩ).
• Affichage double synchrone : pointeur mécanique (structure de fil de tension ultra-mince pour une haute résistance aux vibrations) et LCD matriciel pour une observation et une opération claires.
• Tête de mesure mécanique intégrée au LCD : affichage à double échelle, conversion automatique de plage et indicateurs couleur/LED pour une lecture facilitée.
• Microcontrôleur industriel embarqué et logiciel temps réel assurant une exploitation automatisée et une forte immunité aux perturbations ; calcul automatique du taux d'absorption et de l'indice de polarisation.
• Interface conviviale avec rétention des données en cas de coupure de l'alimentation ; stockage continu jusqu'à 20 résultats de mesure.
• Avertissement sonore lors de la génération de haute tension et circuit d'autodécharge intégré pour évacuer automatiquement la haute tension résiduelle après l'essai.
• Fonctionnement AC/DC avec batterie lithium rechargeable intégrée et adaptateur secteur pour une utilisation portable sur site.
• Courant de court-circuit haute tension ≥ 3 mA, adapté aux essais sur grands transformateurs, générateurs, moteurs haute tension, condensateurs de puissance, câbles d'alimentation, parafoudres, etc.
• Conception portable et ergonomique pour les interventions sur le terrain.

Détails produit (paramètres clés et conditions d'utilisation)

• Tension de sortie : CC −500 V, −1000 V, −2500 V, −5000 V ; erreur typique de sortie : ±5 % FS.
• Plages de précision et erreurs de mesure :
  • 1 MΩ–20 MΩ : ±10 % FS
  • 20 MΩ–1000 MΩ : ±5 % FS
  • 1 GΩ–20 GΩ : ±5 % FS
  • 20 GΩ–200 GΩ : ±10 % FS
  • ≥200 GΩ (jusqu'à 1 TΩ) : ±20 % FS
• Plages de mesure selon la tension d'essai :
  • 500 V → 0–10 GΩ
  • 1000 V → 0–20 GΩ
  • 2500 V → 0–200 GΩ
  • 5000 V → 0–1 TΩ
• Gamme d'affichage numérique : 0–1 TΩ.
• Température ambiante d'utilisation : 0 °C – 40 °C.
• Humidité relative : ≤ 70 % HR.
• Alimentation : AC 220 V ±10 % (avec batterie lithium intégrée pour usage portable).
• Dimensions nettes (L × l × H) : 230 mm × 190 mm × 90 mm.
• Poids net : < 3 kg.

Spécifications

• Modèle : BC2010
• Type de produit : Testeur de résistance d'isolement intelligent pointeur à double affichage (mégohmmètre)
• Tensions de sortie : 500 V, 1000 V, 2500 V, 5000 V CC
• Plage de mesure de résistance : jusqu'à 0–1 TΩ (conversion automatique de plage)
• Affichage : pointeur mécanique + LCD matriciel (synchronisé)
• Précision/erreurs : voir les plages de précision ci-dessus
• Calculs automatiques : taux d'absorption, indice de polarisation
• Stockage de données : enregistre jusqu'à 20 résultats (rétention en cas de coupure)
• Sécurité/décharge : circuit d'autodécharge haute tension intégré
• Alimentation : réseau AC ou batterie lithium rechargeable intégrée
• Courant de court-circuit (HV) : ≥ 3 mA
• Dimensions : 230 × 190 × 90 mm ; Poids : < 3 kg
