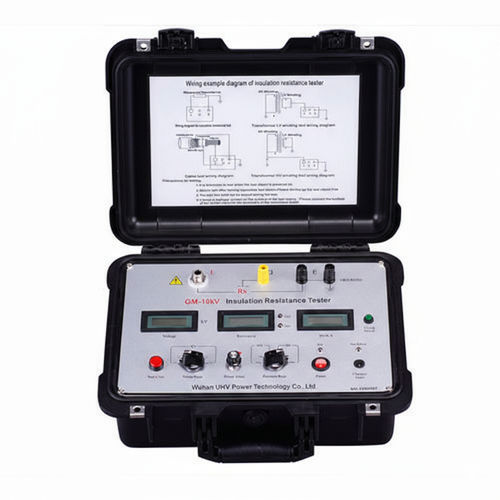

Appareil de mesure de résistance d'isolement GM-10kV

Le GM-10kV Adjustable High-Voltage Digital Tester est un testeur industriel de résistance d'isolement qui génère des niveaux de haute tension continue sélectionnables et mesure le courant de fuite pour calculer la résistance d'isolement. Il est destiné à la vérification de l'isolement dans postes, centrales, lignes de transmission, câbles enterrés et aériens, ainsi que sur transformateurs et moteurs de grande puissance.

Portée et précision

• 20 MΩ — Plage efficace: 0.01–19.99 MΩ — Précision: ±(5%+3d)
• 200 MΩ — Plage efficace: 5.0–199.9 MΩ — Précision: ±(5%+3d)
• 2 GΩ — Plage efficace: 0.05–1.999 GΩ — Précision: ±(5%+3d)
• 20 GΩ — Plage efficace: 0.5–19.99 GΩ — Précision: ±(5%+3d)
• 200 GΩ — Plage efficace: 5.0–199.9 GΩ — Précision: ±(10%+3d)
• 2000 GΩ — Plage efficace: 50–1999 GΩ — Précision: ±(20%+10d)

Remarques importantes / précautions

• Tension d'étalonnage des plages MΩ: 0.5 kV ; plages GΩ: 2.5 kV.
• Pour garantir la précision des mesures, la tension d'essai doit être supérieure à 20% de la tension nominale utilisée.
• Lorsque la tension d'essai dépasse 8 kV et que l'on mesure des résistances supérieures à 20 GΩ, il convient de blind­er l'électrode haute tension exposée dans l'air pour éviter l'ionisation atmosphérique.
• La plage 2000 GΩ est conçue comme plage de référence en environnement sec (HR < 70%).

Caractéristiques

• Tension HT DC réglable: plusieurs niveaux sélectionnables (ex. 0, 0.25 kV, 0.5 kV, 2.5 kV, 5 kV — selon le modèle).
• Affichage: écran LCD numérique pour lecture directe et claire des valeurs d'isolement.
• Immunité aux perturbations: bague de protection équipotentielle et filtre actif passe-bas du 4ᵉ ordre.
• Automatisation: certains modèles assurent la commutation automatique des gammes et le calcul automatique du rapport d'absorption et de l'indice de polarisation.
• Sécurité: décharge automatique après essai ; éviter la décharge manuelle tant que le voltmètre n'est pas revenu à zéro.

Zone d'application

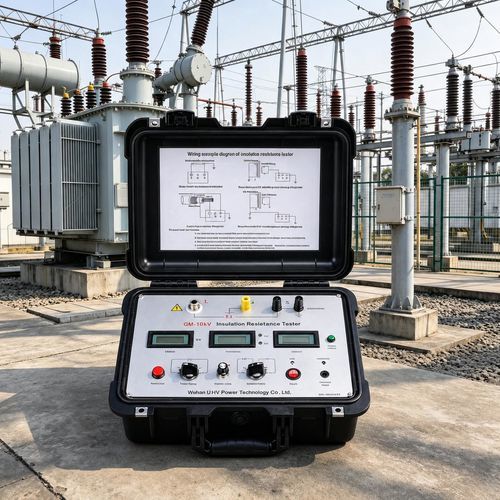

• Mesures d'isolement dans postes haute tension, centrales électriques, lignes longues, câbles enterrés ou aériens, gros transformateurs et moteurs.
• Utilisable pour contrôles télécom, installation et maintenance électromécanique et autres inspections industrielles haute tension.

Caractéristiques / Spécifications techniques

• Nom du produit: GM-10kV Adjustable High-Voltage Digital Tester
• Modèle/série: GM series
• Noms alternatifs: Testeur de résistance d'isolement ; Insulation Meter
• Tensions d'essai typiques: 0, 0.25 kV, 0.5 kV, 2.5 kV, 5 kV (dépend du modèle)
• Affichage: LCD numérique
• Mesures anti-perturbation: bague de protection équipotentielle ; filtre actif passe-bas 4ᵉ ordre
• Fonctions automatiques: calcul automatique du rapport d'absorption et de l'indice de polarisation (selon modèle) ; commutation automatique des gammes
• Plages de mesure et précisions: voir section «Portée et précision» ci‑dessus
• Environnement d'utilisation: utiliser les plages les plus élevées (ex. 2000 GΩ) en environnement sec (HR < 70%)
• Documentation fournie: Manuel utilisateur, Certificat d'étalonnage (PDF)
• Fabricant: Wuhan UHV Power Technology Co., Ltd.
