Testeur anti-effraction UHV-801

de masse

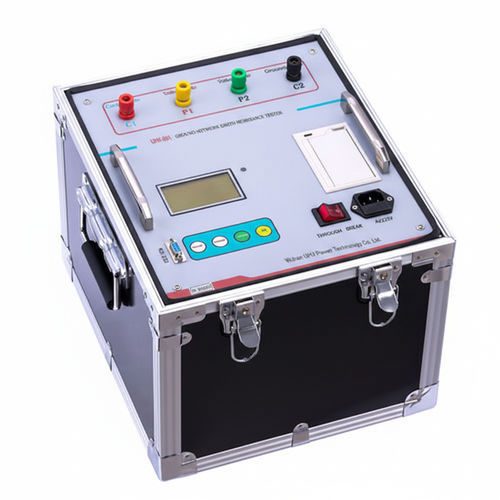

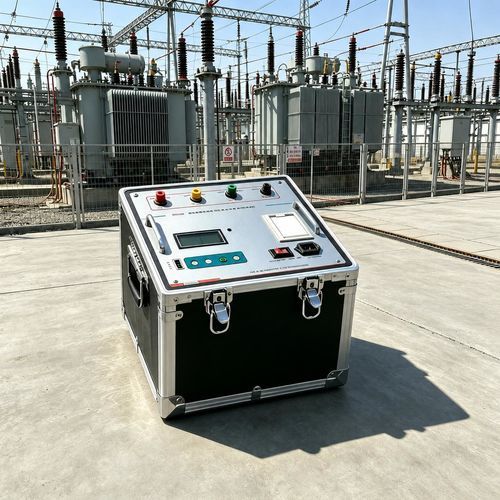

Le UHV-801 Mesureur de résistance de réseau de terre est un appareil AC à conversion de fréquence avec contrôle microprocesseur, conçu pour mesurer avec précision la résistance de mise à la terre, les tensions de contact/pas et la résistivité du sol sur des réseaux en service. Il intègre une capacité anti-interférence 50 Hz et un courant d'essai de 3 A pour des mesures sur réseau vivant, réduisant le besoin de méthodes traditionnelles à fort courant et de câblage lourd ; adapté aux postes, centrales et systèmes de protection contre la foudre.

Présentation du produit

• Mesure AC à conversion de fréquence pilotée par microprocesseur pour des lectures stables sur réseaux alimentés.
• Couverture de mesure : résistance de terre, tension de contact/pas et résistivité du sol (plage ciblée 4Ω–10Ω pour certaines vérifications).
• Conception orientée terrain : format compact et réduction de la câblerie comparé aux méthodes 30 A.

Caractéristiques principales

• Simulation précise de la fréquence secteur — forme d'onde sinusoïdale avec variation ±5 Hz (45 Hz / 55 Hz).
• Technologie avancée anti-interférences — mesure à fréquence variable combinée à filtrage numérique.
• Précision élevée — résolution d'erreur de base 0,005 Ω pour essais sur systèmes de faible impédance.
• Capacités de mesure complètes — test des pôles courant/tension, résistance de terre, tension de pas et de contact.
• Interface utilisateur — menu en chinois avec affichages de mesure directs.
• Conception de terrain — déploiement plus léger évitant les lignes de très forte intensité.

Avantages techniques

• Simulation réelle de la fréquence secteur (sinusoïdale).
• Rejet supérieur du bruit et filtrage numérique.
• Résolution au milliohm (0,001 Ω).
• Mesures multi-paramètres dans un même instrument.
• Flux de travail simplifié pour des mesures plus rapides.

Caractéristiques / spécifications techniques

• Plage de mesure : 0–200 Ω (incluant l'impédance du pieu)
• Résolution : 0,001 Ω
• Erreur de mesure : ±(lecture × 1% + 0,005 Ω)
• Tension de sortie maximale : AC 400 V (45 Hz, 55 Hz, double fréquence, onde sinusoïdale)
• Courant de sortie maximal : AC 5 A (45 Hz, 55 Hz, double fréquence, onde sinusoïdale) ; mode 3 A pour essais sur réseau vivant
• Positions courant de sortie : 9 niveaux — 5 / 4,5 / 4 / 3,5 / 3 / 2,5 / 2 / 1,5 / 1 A (pas 0,5 A)
• Capacité anti-interférences : résiste à des perturbations secteur 50 Hz jusqu'à 10 V
• Exigences câbles de mesure : section cuivre du conducteur de courant ≥ 1,5 mm² ; section cuivre du conducteur de tension ≥ 1,0 mm²
• Alimentation : AC 220 V ±10%, 50 Hz
• Dimensions extérieures : 295 × 340 × 310 mm
• Poids de l'appareil : 30 kg
