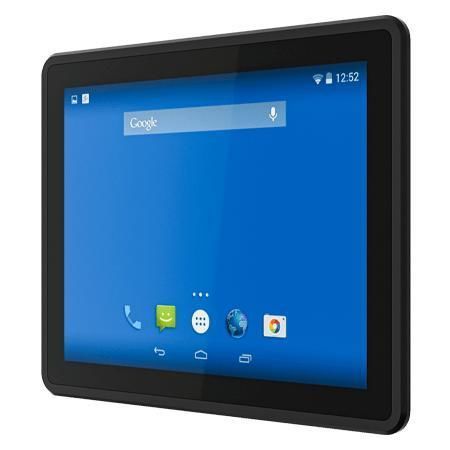

Panel PC à écran tactile multi-points R15FA3S-EHC3

à écran tactile capacitif PCAP15"1024 x 768

Présentation
Le Winmate R15FA3S-EHC3 est un panneau PC HMI 15 pouces basé sur la série NXP i.MX6 E, conçu pour le contrôle machine, l'automatisation d'usine et les interfaces opérateur en milieu industriel. L'appareil intègre un écran tactile capacitif projeté, un calcul ARM sans ventilateur, une face avant IP65 et la prise en charge optionnelle du Power over Ethernet (PoE) pour simplifier le câblage et la gestion d'alimentation.

Principales caractéristiques

• Écran 15 pouces 1024 x 768 avec multi-touch Projected Capacitive (P-CAP)
• Processeur NXP i.MX6 Dual Core 1,0 GHz
• Conception fanless pour faible consommation et fonctionnement silencieux
• Prise en charge Power over Ethernet (PoE) (PD, 802.3at)
• Face avant IP65 (résistante à l'eau et à la poussière)
• E/S : USB (Console/Mini/Type-A), RS232/422/485, Micro SD, RJ45 avec PoE, Micro HDMI optionnel

Description détaillée

• True-flat : façade plane facilitant le nettoyage et l'entretien hygiénique en zones de production
• PoE : simplifie l'installation en combinant données et alimentation sur un seul câble, pratique pour les déploiements HMI distribués
• Traitement ARM : performances adaptées aux applications embarquées avec consommation maîtrisée
• Écran P-Cap : support multi-touch et verre de protection résistant aux rayures
• Fixation par clips pour montage en panneau et option VESA pour intégration en armoire ou poste opérateur

Certifications

• CE, FCC

Caractéristiques techniques

• Affichage
  • Taille : 15.0 inches
  • Touch / Verre : Projected Capacitive Multi Touch Screen
  • Résolution : 1024 x 768
  • Luminosité : 300 nits
  • Contraste : 2000:1
  • Angles de vision : 88/88/88/88
  • Zone active : 304.1 x 228.1 mm
• Système
  • Processeur : NXP i.MX6 Dual Core, 1,0 GHz
  • Mémoire : 1 GB (par défaut); 2 GB (optionnel)
  • Stockage : eMMC 16 GB (par défaut); 32 GB eMMC (optionnel)
  • Systèmes d'exploitation (optionnels) : Ubuntu 18.04, Android 6.0, Debian 7.0, Linux 4.1.15 avec Qt 5.5
  • WLAN / Bluetooth : optionnel via module mPCIe Wi‑Fi
• Mécanique
  • Dimensions : 353 x 277 x 42 mm
  • Découpe (cut out) : 336 x 266 mm
  • Poids : 3.0 kg
  • Montage : Panel mount; VESA mount
  • Boîtier : façade métallique, coque arrière en plastique
  • Refroidissement : fanless
• Environnement
  • Humidité de fonctionnement : 10% à 90% RH, non condensant
  • Température de fonctionnement : 0°C à 50°C
  • Température de stockage : -10°C à 60°C
  • Indice IP : face avant IP65
• Ports E/S
  • USB : 1 x Console Port (Mini USB), 1 x USB OTG, 1 x USB 2.0 (Type-A)
  • Série : 1 x RS232/422/485 (par défaut RS232)
  • LAN : 1 x RJ45 avec PoE (PD, 802.3at)
  • Vidéo : 1 x Micro HDMI (optionnel)
  • Carte SD : 1 x Micro SD
  • Extension : 1 x mPCIe slot (Wi‑Fi half-size)
  • CANBUS : 1 x CANBUS (D-sub9)
  • Alimentation : 1 x 12V DC, 2-pin terminal block
• Accessoires & alimentation
  • Adaptateur 100 ~ 240V AC vers 12V DC (12V 50W recommandé)
  • Cordon d'alimentation, visserie VESA, clips de montage, CD de drivers & manuel (selon configuration)
