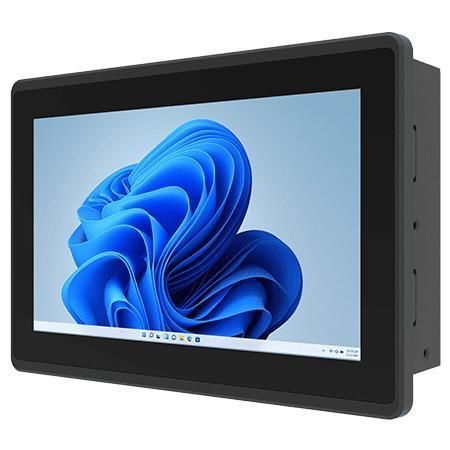

Panel PC à écran tactile multi-points W07IAN3S-EHT1

à écran tactile capacitif PCAP7"1024 x 600

Présentation
Le Winmate W07IAN3S-EHT1 est un Panel PC HMI 7.0 pouces de la Série E destiné au contrôle machine, à l'automatisation industrielle et aux interfaces opérateur. Il intègre un processeur Intel® N150 (6M Cache, jusqu'à 3,60 GHz), un design sans ventilateur, une façade avant IP65, écran tactile PCAP et double Ethernet 2.5 Gigabit pour une intégration industrielle fiable.

Principales caractéristiques

• Écran 7.0" 1024 x 600 avec Projected Capacitive Multi-Touch (PCAP)
• Processeur Intel® N150, 6M Cache, jusqu'à 3,60 GHz
• Façade avant protégée IP65
• Double contrôleur Intel® 2.5 Gigabit Ethernet
• Refroidissement sans ventilateur et faible consommation

Description produit
Conçu pour intégration OEM, tableaux de contrôle et applications HMI en périphérie, le W07IAN3S-EHT1 minimise la maintenance grâce à son architecture fanless et limite l'entrée de particules. La combinaison frontale IP65 et l'écran PCAP assure une interaction tactile précise dans les environnements industriels. Les ports dual 2.5GbE augmentent le débit réseau et offrent redondance pour la supervision et la communication industrielle.

Affichage

• Taille : 7.0 pouces
• Toucher / Verre : Écran Projected Capacitive Multi Touch (PCAP)
• Résolution : 1024 x 600
• Luminosité panneau : 320 nits
• Ratio de contraste : 1000:1
• Angles de vue : 75, 75, 75, 70
• Zone active : 153.6 x 90 mm

Spécifications système

• Processeur : Intel® Processor N150, 6M Cache, jusqu'à 3,60 GHz
• Mémoire : 8 GB (par défaut), jusqu'à 16 GB (optionnel)
• Stockage : 128 GB SSD (par défaut) ; options : 256 GB, 512 GB, 1 TB, 2 TB, 4 TB
• Contrôleur Ethernet : 2 x Intel® 2.5 Gigabit Ethernet
• Sécurité : TPM 2.0
• Systèmes d'exploitation (optionnels) : Windows 11 IoT Enterprise (64-bit), Windows 11 Pro 64-bit, Linux Ubuntu 24.04 (Ubuntu : pas de Wake on Touch)
• WLAN / Bluetooth : en option

Mécanique

• Dimensions : 185 x 128 x 56 mm
• Découpe : 174.9 x 117.7 mm
• Poids : 2.4 kg
• Montage : Montage panneau (par défaut) ; montage VESA (optionnel)
• Boîtier : Metal housing & ABS+PC
• Système de refroidissement : fanless

Environnement

• Humidité de fonctionnement : 10% à 90% HR, non condensant
• Température de fonctionnement : 0°C à 50°C
• Température de stockage : -10°C à 60°C
• Indice IP : Front IP65

Certifications

• CE
• FCC

Ports E/S

• USB : 2 x USB 3.2 Gen1 Type-A ; 1 x USB 3.2 Gen2 Type-C (support DP Alt. mode)
• Série : 1 x RS232/422/485 (par défaut RS232)
• LAN : 2 x 2.5 Giga LAN RJ45
• Vidéo : 1 x HDMI 2.0 (optionnel)
• Extension : 1 x emplacement M.2 2230 E-Key (pour module Wi‑Fi)
• Alimentation : 1 x 12V DC, prise 2.5φ

Accessoires

• Adaptateur 100~240V AC vers DC
• Câble d'alimentation
• Vis VESA
• Grands clips de montage

Alimentation

• Tension : 12V DC
• Adaptateur : 12V 50W

Caractéristiques techniques

• Modèle : W07IAN3S-EHT1
• Marque : Winmate
• Taille écran : 7.0" (1024 x 600)
• Technologie tactile : PCAP multi-touch
• Processeur : Intel® N150 (6M Cache, jusqu'à 3,60 GHz)
• Mémoire : 8 GB standard, jusqu'à 16 GB
• Stockage : 128 GB SSD standard ; options jusqu'à 4 TB
• Ethernet : Dual Intel® 2.5 Gigabit
• Ports USB : 2 x USB-A 3.2 Gen1, 1 x USB-C 3.2 Gen2 (DP Alt Mode)
• Port série : RS232/422/485
• Option vidéo : HDMI 2.0 (optionnel)
• Expansion : M.2 2230 E-Key pour Wi‑Fi
• Sécurité : TPM 2.0
• Montage : Panel mount par défaut, VESA optionnel
• Protection avant : IP65
• Température de fonctionnement : 0°C à 50°C
• Dimensions : 185 x 128 x 56 mm
• Poids : 2.4 kg
• Certifications : CE, FCC
