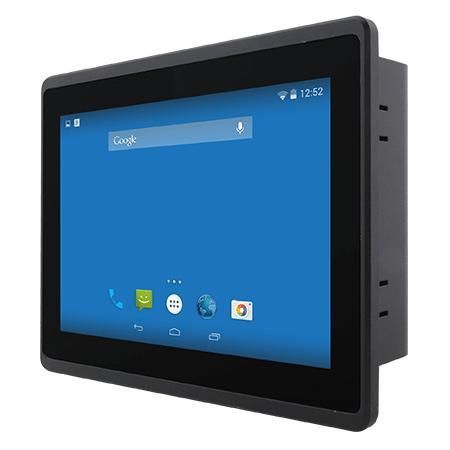

Panel PC à écran tactile multitouche W07FA3S-EHO1

à écran tactile capacitif PCAP7"1024 x 600

Présentation générale
Winmate W07FA3S-EHO1 est un panneau PC HMI 7 pouces basé sur le processeur NXP i.MX6 série E (Dual Core 1.0 GHz). Conçu pour le contrôle machine, l'automatisation d'usine et les interfaces opérateur, il propose un design sans ventilateur, un écran tactile PCAP, une protection frontale IP65 et de nombreuses options d'E/S industrielles. Une alimentation PoE PD (802.3at) est disponible en option.

Principales caractéristiques

• Écran 7 pouces 1024 x 600, tactile projeté capacitif (P-CAP)
• Processeur NXP i.MX6 Dual Core 1.0 GHz
• Refroidissement fanless et boîtier métal
• Façade avant protégée IP65
• Connectique industrielle : USB, RS232/422/485, CANBUS, LAN avec PoE optionnel

Aspects distinctifs

• True Flat : Surface avant plane facilitant le nettoyage et limitant l'accumulation de poussière.
• Power over Ethernet (PoE) : PoE PD optionnel pour transport de données et d'alimentation via un seul câble.
• Calcul basse consommation : Plateforme ARM NXP i.MX6 adaptée aux tâches IoT industrielles embarquées.
• Tactile P-Cap : Verre de protection résistant aux rayures, prise en charge du multi-touch 4 points et utilisation au doigt.
• Installation rapide : Clips de montage panneau pour pose sans perçage apparent.

Certifications

• Façade IP65
• CE
• FCC

Caractéristiques techniques

• Affichage : 7.0 pouces ; Résolution : 1024 x 600 ; Zone active : 153.6 x 90 mm ; Angles de vue : 75/75/75/70
• Luminosité / Contraste : valeurs selon module (ex. 1000 nits / 320 nits ; contraste 700:1 / 500:1)
• Processeur : NXP i.MX6 Dual Core 1.0 GHz
• Mémoire : 1 GB par défaut ; 2 GB en option
• Stockage : eMMC onboard 16 GB par défaut ; 32 GB en option
• Systèmes d'exploitation : Ubuntu 18.04, Android 6.0, Debian 7.0, Linux 4.1.15 + Qt 5.5 (options)
• Connectivité : 1 x Mini USB console, 1 x USB OTG, 1 x USB 2.0 Type-A, 1 x RS232/422/485, 1 x CANBUS (D-sub9), 1 x RJ45 LAN (PoE PD optionnel), 1 x Micro HDMI (optionnel), 1 x Micro SD, 1 x mPCIe
• Alimentation : Entrée 12V DC (borne 2 broches) ; adaptateur 12V 50W
• Mécanique : 185 x 128 x 56 mm ; Découpe 174.9 x 117.7 mm ; Poids ~0.9 kg ; Montage panneau / VESA ; Boîtier métal
• Environnement : Humidité 10%–90% RH non condensée ; Température fonctionnement 0°C à 50°C ; Stockage -10°C à 60°C (ou -20°C selon variantes)
• Accessoires : Adaptateur 100~240V AC→DC, câble d'alimentation, vis VESA, clips de montage, CD pilote & manuel
