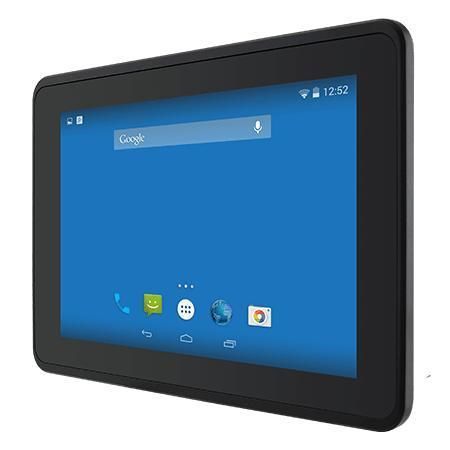

Panel PC à écran tactile multitouche W10FA3S-EHH2

à écran tactile capacitif PCAP10.1"1280 x 800

Présentation
Le W10FA3S-EHH2 est un panneau PC IHM 10,1 pouces basé sur la série NXP i.MX6 E, destiné au contrôle machine, à l'automatisation industrielle et aux interfaces opérateur. Il propose une architecture ARM sans ventilateur, un écran tactile projeté capacitif, une façade avant IP65 et des E/S industrielles variées pour l'intégration terrain.

Principales fonctionnalités

• Écran 10,1 pouces 1280 x 800 Projected Capacitive (P‑CAP) multi-touch
• Processeur NXP i.MX6 Dual Core 1.0 GHz
• Conception sans ventilateur (fanless)
• Façade avant IP65
• E/S : USB (Console/Mini, OTG, Type-A), RS232/422/485, CANBUS (D-sub9), Micro SD, Micro HDMI (optionnel), LAN avec PoE (PD, 802.3at)

True Flat (Nettoyage facilité)
Façade true flat réduisant l'accumulation de poussière sur les bords pour un nettoyage rapide et une intégration soignée.

Power over Ethernet
Le support PoE simplifie l'installation en combinant alimentation et données sur un seul câble, facilitant la gestion centralisée de l'alimentation et la réduction du câblage.

Performance de nouvelle génération
Plateforme ARM offrant un bon niveau de calcul avec une faible consommation, adaptée aux applications IoT industrielles et IHM embarquées.

Touch P‑Cap (Résistant aux rayures)
Vitre de protection améliorant la résistance aux rayures et supportant le multi-touch 4 points pour une saisie tactile intuitive.

Clips de montage (Installation rapide)
Clips fournis pour montage en panneau sans perçage, permettant une installation et un retrait rapides tout en préservant l'esthétique.

Certifications

• Front IP65
• CE
• FCC

Caractéristiques / spécifications techniques

• Modèle : W10FA3S-EHH2
• Fabricant : Winmate
• Affichage : 10,1 pouces
• Touch / Verre : Projected Capacitive Multi Touch (P‑Cap), 4 points
• Résolution : 1280 x 800
• Luminosité panneau : 350 nits (1000 nits optionnel)
• Contraste : 800:1
• Angles de vue : 85/85/85/85
• Zone active : 216.96 x 135.6 mm
• Processeur : NXP i.MX6 Dual Core 1.0 GHz
• Mémoire : 1 GB (par défaut), 2 GB (optionnel)
• Stockage : eMMC 16 GB (par défaut), 32 GB (optionnel)
• Systèmes d'exploitation (optionnels) : Linux Ubuntu 18.04; Android 6.0; Debian 7.0; Linux 4.1.15 QT 5.5
• WLAN / Bluetooth : support optionnel (module mPCIe)
• Dimensions : 267 x 182 x 56.5 mm
• Découpe (Cut out) : 244 x 159 mm
• Poids : 1.5 kg
• Montage : montage en panneau; VESA mount
• Boîtier : Metal Housing
• Refroidissement : fanless design
• Humidité de fonctionnement : 10% à 90% RH, sans condensation
• Température de fonctionnement : 0°C à 50°C
• Température de stockage : -10°C à 60°C
• Indice IP : Front IP65
• Ports USB : 1 x Console Port (Mini USB); 1 x USB OTG; 1 x USB 2.0 (Type-A)
• Port série : 1 x RS232/422/485 (par défaut RS232)
• LAN : 1 x RJ45 avec PoE (PD, 802.3at)
• Vidéo : 1 x Micro HDMI (optionnel)
• SD : 1 x Micro SD slot
• Expansion : 1 x mPCIe slot (half-size pour module Wi‑Fi)
• CANBUS : 1 x CANBUS, D-sub9
• Alimentation : 1 x 12V DC, bornier 2-pin
• Accessoires : adaptateur 100~240V AC to DC (12V 50W); cordon d'alimentation; vis VESA; clips de montage; CD drivers & manuel
• Alimentation / Adaptateur : 12V DC; adaptateur 12V 50W
