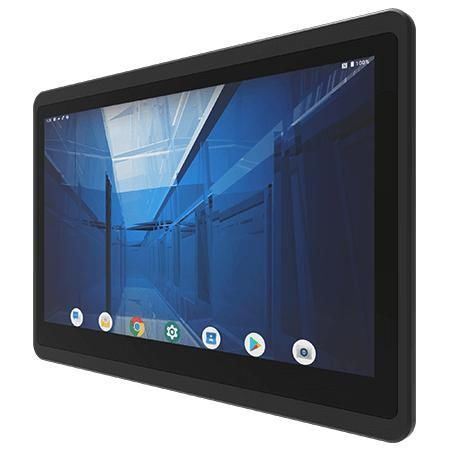

Panel PC à écran tactile multi-points W15MG3S-EHA4

à écran tactile capacitif PCAP15.6"1920 x 1080

Résumé
Le Winmate W15MG3S-EHA4 est un panneau PC HMI 15,6 pouces de la série E destiné au contrôle machine, à l'automatisation d'usine et aux interfaces opérateur. Il intègre une plateforme ARM six cœurs, un refroidissement sans ventilateur, une face avant IP65 et Android 13 par défaut, avec options Linux pour intégration spécifique.

Points forts

• 15,6" Full HD (1920 x 1080) avec écran tactile capacitif projeté (PCAP)
• Processeur ARM : 2 × A78 2,0 GHz + 4 × A55 2,0 GHz
• Conception fanless pour fonctionnement silencieux et basse consommation
• Face avant IP65 pour protection eau/poussière
• Android 13 (par défaut) ; Linux Yocto et Ubuntu en option

Affichage

• Taille : 15,6 pouces
• Tactile / Verre : Écran tactile Projected Capacitive Multi Touch (PCAP)
• Résolution : 1920 × 1080
• Luminosité : 400 nits
• Contraste : 800:1
• Angles de vue : 85/85/85/85
• Zone active : 344,16 × 193,59 mm

Spécifications système

• Processeur : ARM 2 × A78 2,0 GHz + 4 × A55 2,0 GHz
• Mémoire : 4 GB LPDDR4
• Stockage : 32 GB embarqué
• Système d'exploitation : Android 13 (par défaut) ; Linux Yocto 5.15.47 avec Qt 5.15 (optionnel) ; Ubuntu 22.04 (optionnel)

Mécanique

• Dimensions : 402 × 251,3 × 63 mm
• Découpe : 369 × 228 mm
• Poids : 2,8 kg
• Montage : Montage en panneau (panel mount)
• Boîtier : Lunette avant métallique, capot arrière plastique
• Refroidissement : Conception sans ventilateur

Environnement

• Humidité de fonctionnement : 10% à 90% HR, sans condensation
• Température de fonctionnement : 0°C à 50°C
• Température de stockage : -20°C à 60°C
• Choc : MIL‑STD‑810H Méthode 516.8 Procédure I
• Vibration : MIL‑STD‑810H Méthode 514.8 Procédure I
• Indice IP : Face avant IP65

Certifications

• CE
• FCC

Ports / E/S

• USB : 2 × USB 2.0 Type A ; 1 × USB 2.0 Type C (OTG)
• Série : 1 × RS232/422/485 (par défaut RS232)
• LAN : 1 × 10/100/1000 Mbps (PoE PD 802.3at optionnel)
• Vidéo : Sortie Micro HDMI (optionnelle)
• SD : Emplacement Micro SD

Accessoires

• Adaptateur AC 100–240V vers DC
• Cordon d'alimentation
• Vis VESA
• Clips de montage

Alimentation

• Entrée : 12V DC via bornier (terminal block)
• Adaptateur recommandé : 12V 50W

Caractéristiques / spécifications techniques

• Modèle : W15MG3S-EHA4
• Affichage : 15,6" FHD (1920×1080), 400 nits, PCAP multi-touch
• Processeur : ARM 2×A78 + 4×A55 @ 2,0 GHz
• Mémoire / Stockage : 4 GB LPDDR4 ; 32 GB embarqué
• Boîtier & Montage : Lunette avant métallique, capot arrière plastique ; montage en panneau
• Dimensions / Poids : 402 × 251,3 × 63 mm ; 2,8 kg
• Refroidissement : Sans ventilateur
• Protection avant : IP65
• Environnement : 0°C à 50°C fonctionnement ; -20°C à 60°C stockage ; 10%–90% HR sans condensation
• Choc & Vibration : MIL‑STD‑810H
• E/S : USB 2.0 (A×2, C OTG×1), RS232/422/485×1, LAN 10/100/1000×1 (PoE optionnel), Micro HDMI (opt.), Micro SD
• Alimentation : 12V DC bornier ; adaptateur 12V 50W
• Certifications : CE, FCC
