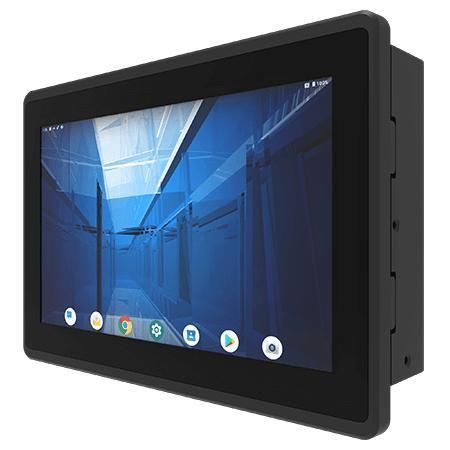

Panel PC à écran tactile multi-points W07IM3S-EHT1

à écran tactile capacitif PCAP7"1024 x 600

Présentation
Winmate W07IM3S-EHT1 est un panneau PC HMI 7.0 pouces (série E) reposant sur un processeur ARM A53 quad-core 2,0 GHz, conçu pour le contrôle machine, l'automatisation d'usine et les interfaces opérateur nécessitant une faible consommation, une face avant IP65 et une disponibilité sur le long terme.

Principales caractéristiques

• Écran 7.0 pouces 1024 x 600 avec tactile capacitif projeté (P-CAP)
• Processeur ARM A53 Quad Core 2,0 GHz
• Conception sans ventilateur pour une faible consommation et une exploitation fiable sur site
• Face avant IP65 (protection contre l'eau et la poussière)
• Android 11 (par défaut) ; prise en charge Android ou Linux

Points forts du produit

• Face avant en verre True Flat pour un nettoyage facilité et une utilisation hygiénique
• Tactile P-Cap avec verre de protection, résistant aux rayures et support 4 points multi-touch
• Puissance de calcul ARM optimisée pour les tâches IIoT et HMI
• Montage rapide sur panneau avec clips (sans perçage) et option de montage VESA

Certifications
CE, FCC

Applications
Contrôle machine, automatisation d'usine, interface opérateur, intégrations industrielles embarquées et autres environnements critiques demandant des solutions HMI robustes et à faible consommation.

Spécifications

• Modèle : W07IM3S-EHT1
• Taille d'affichage : 7.0 pouces
• Tactile / Verre : Écran tactile Projected Capacitive Multi-Touch (P-CAP)
• Résolution : 1024 x 600
• Luminosité : 320 nits
• Contraste : 1000:1
• Angles de vue : 75, 75, 75, 70
• Zone active : 153.6 x 90 mm
• Processeur : ARM A53 (Quad Core 2.0 GHz)
• Mémoire : 4 GB LPDDR4
• Stockage : eMMC onboard 32 GB
• Système d'exploitation : Android 11 (par défaut, upgradable vers Android 13) ; option Linux Yocto 5.15.47 avec Qt 5.15 ; option Ubuntu Server 22.04
• Dimensions : 185 x 128 x 56 mm
• Découpe : 175 x 118 mm
• Poids : 0,9 kg
• Montage : Montage en panneau ; montage VESA
• Boîtier : Plastic housing avec couverture arrière métallique
• Refroidissement : Conception fanless
• Humidité de fonctionnement : 10% à 90% HR, sans condensation
• Température de fonctionnement : 0 °C à 50 °C
• Température de stockage : -20 °C à 60 °C
• Choc : MIL-STD-810H Method 516.8 Procedure I
• Vibration : MIL-STD-810H Method 514.8 Procedure I
• Indice IP : Front IP65
• Certifications : CE, FCC
• Ports USB : 2 x USB 2.0 Type A ; 1 x Micro USB 2.0 OTG
• Port série : 1 x RS232/422/485 (par défaut RS232)
• LAN : 1 x LAN 10/100/1000 Mbps (par défaut) ; PoE (PD, 802.3at) optionnel
• Vidéo : 1 x Micro HDMI output (optionnel)
• Slot SD : 1 x emplacement MicroSD (max 32 GB)
• Accessoires : Adaptateur 100–240V AC vers DC, câble d'alimentation, vis VESA, clips de montage
• Alimentation : 12V DC avec bornier ; adaptateur : 12V 50W
