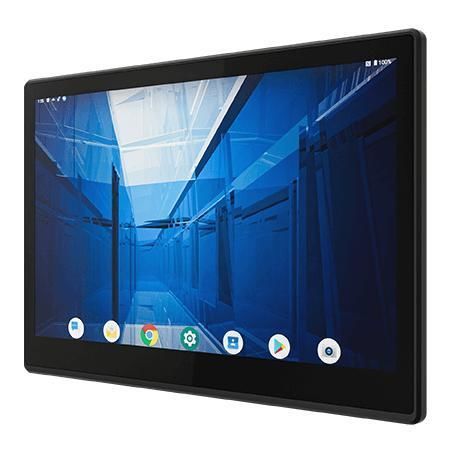

Panel PC à écran tactile multi-points W14FA3S-EHA1

à écran tactile capacitif PCAP14"1920 x 1080

Présentation
Le Winmate W14FA3S-EHA1 est un panneau PC HMI 14 pouces équipé d'un processeur NXP i.MX6 E-Series Dual Core 1.0 GHz, destiné aux applications de contrôle machine, automatisation d'usine et interfaces opérateur. Il présente une face avant véritablement plate, un refroidissement sans ventilateur, une protection frontale IP65, le support PoE et de nombreuses interfaces industrielles pour l'intégration système.

Principales caractéristiques

• Écran 14" 1920×1080 avec tactile capacitif projeté (P-CAP)
• Processeur NXP i.MX6 Dual Core 1.0 GHz
• Conception sans ventilateur pour faible consommation et fonctionnement silencieux
• Face avant Front IP65 étanche et anti-poussière
• E/S industrielles : USB (Type-A, OTG, Console), RS232/422/485, CANBUS (D-sub9), Micro SD, Micro HDMI (option)
• LAN RJ45 avec support PoE PD (802.3at)

Atouts et design

• Véritable face plate pour un nettoyage facile et les environnements sensibles à l'hygiène
• Tactile P-CAP avec verre trempé résistant aux rayures
• Format compact pour montage sur panneau avec clips pour installation rapide ; VESA en option
• Boîtier métal avec éléments ABS+PC pour usage industriel

Applications

• Panneaux de contrôle machine et interfaces opérateur
• Automatisation industrielle et systèmes embarqués
• Projets OEM et intégrateurs nécessitant PoE et format panel-mount

Certifications

• CE
• FCC

Caractéristiques techniques

• Modèle : W14FA3S-EHA1
• Marque : Winmate
• Affichage : Projected Capacitive Multi-Touch, 14.0" (zone active 309.312 x 173.988 mm)
• Résolution : 1920 x 1080, Luminosité : 700 nits, Contraste : 1200:1, Angles de vue : 89/89/89/89
• Processeur : NXP i.MX6 Dual Core 1.0 GHz
• Mémoire : 1 GB (par défaut), 2 GB (optionnel)
• Stockage : eMMC 16 GB (par défaut), eMMC 32 GB (optionnel)
• Systèmes (optionnels) : Linux Ubuntu 18.04, Android 6.0, Debian 7.0, Linux 4.1.15 QT 5.5
• Dimensions : 340 x 220 x 62 mm ; Découpe : 318.6 x 198.6 mm ; Poids : 2 kg
• Montage : Panel mount (par défaut), VESA (optionnel)
• Conditions : 0°C à 50°C fonctionnement ; -10°C à 60°C stockage ; Humidité : 10% à 90% RH non condensante
• E/S : 1 x Console (Mini USB), 1 x USB OTG, 1 x USB2.0 (Type-A), 1 x RS232/422/485, 1 x Micro HDMI (option), 1 x Micro SD, 1 x mPCIe, 1 x CANBUS (D-sub9), 1 x LAN RJ45 (PoE PD)
• Alimentation : Entrée 12V DC (borne 2 broches) ; Adaptateur : 12V 50W

Accessoires & alimentation

• Accessoires fournis : Adaptateur 100~240V AC vers DC, cordon d'alimentation, vis VESA, clips de montage
• Alimentation recommandée : 12V DC (adaptateur 12V 50W)
