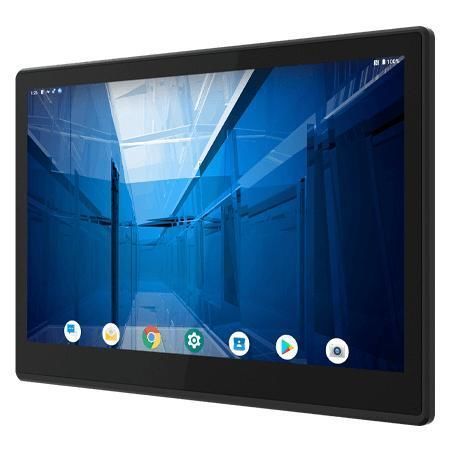

Panel PC à écran tactile multi-points W14IM3S-EHA1

à écran tactile capacitif PCAP14"1920 x 1080

Présentation
Le Winmate W14IM3S-EHA1 est un panneau PC IHM 14 pouces de la série E destiné au contrôle machine, à l'automatisation industrielle et aux interfaces opérateur. Il associe un écran 14,0" Full HD (1920x1080) à technologie capacitive projetée multi-touch à un processeur ARM A53 quadricœur 2,0 GHz dans une conception sans ventilateur et à faible consommation. La face avant est certifiée IP65 pour une utilisation en environnements industriels.

Points clés

• Écran 14" 1920 x 1080 avec multi-touch capacitif projeté (PCAP)
• Processeur ARM A53 Quad-Core 2,0 GHz
• Conception sans ventilateur et consommation ultra-faible
• Face avant étanche et protégée contre la poussière (IP65)
• Compatible Android (par défaut) ou Linux (en option)

Visuels et ergonomie
L'écran 14" Full HD offre une image nette et une saisie tactile précise, utilisable même avec des gants. La face avant est facile à nettoyer, adaptée aux lignes de production, à la transformation alimentaire et aux zones nécessitant des lavages fréquents.

Fiabilité et usage industriel
La conception sans ventilateur réduit la maintenance et le bruit d'exploitation. Le boîtier métal avec composants ABS+PC et les essais MIL-STD-810H pour chocs et vibrations assurent une mise en œuvre fiable en environnements exigeants et pour un fonctionnement continu.

Logiciels et cas d'utilisation
Conçu pour acheteurs industriels, OEM et intégrateurs système pour le contrôle machine, IHM opérateur, kiosques et automatisation embarquée nécessitant une disponibilité long terme et une intégration matérielle stable. OS par défaut : Android 11 (upgradable vers Android 13) ; options Linux : Yocto 5.15.47 avec Qt 5.15 ou Ubuntu Server 22.04.

Certifications
CE, FCC.

Caractéristiques / spécifications techniques

• Modèle : W14IM3S-EHA1
• Affichage : Projected Capacitive Multi-Touch, 14,0 pouces, 1920 x 1080
• Luminosité : 700 nits ; Contraste : 1200:1 ; Angles de vue : 89/89/89/89 ; Zone active : 309.312 x 173.988 mm
• Processeur : ARM A53 (Quad Core 2,0 GHz)
• Mémoire : 4 GB LPDDR4
• Stockage : eMMC onboard 32 GB
• Système d'exploitation : Android 11 (par défaut, upgradable vers Android 13) ; Linux Yocto 5.15.47 avec QT 5.15 (optionnel) ; Linux Ubuntu Server 22.04 (optionnel)
• Dimensions : 340 x 220 x 62.7 mm ; Découpe (cut out) : 318.6 x 198.6 mm ; Poids : 2 kg
• Montage : Panel mount ; VESA mount
• Boîtier : Metal housing & ABS+PC
• Refroidissement : Conception sans ventilateur
• Humidité de fonctionnement : 10% à 90% RH, sans condensation
• Température de fonctionnement : 0°C à 50°C ; Température de stockage : -20°C à 60°C
• Chocs : MIL-STD-810H Method 516.8 Procedure I ; Vibrations : MIL-STD-810H Method 514.8 Procedure I
• Indice IP : Face avant IP65
• Certifications : CE, FCC
• Ports USB : 2 x USB 2.0 Type A ; 1 x Micro USB 2.0 OTG
• Port série : 1 x RS232/422/485 (par défaut RS232)
• LAN : 1 x LAN 10/100/1000 Mbps (par défaut) ; PoE (PD, 802.3at) optionnel
• Vidéo : 1 x Micro HDMI output (optionnel)
• Carte SD : 1 x Micro SD (max 32 GB)
• Accessoires : Adaptateur 100~240V AC→DC ; cordon d'alimentation ; vis VESA ; clips de montage
• Alimentation : 12V DC via bornier ; Adaptateur : 12V 50W
