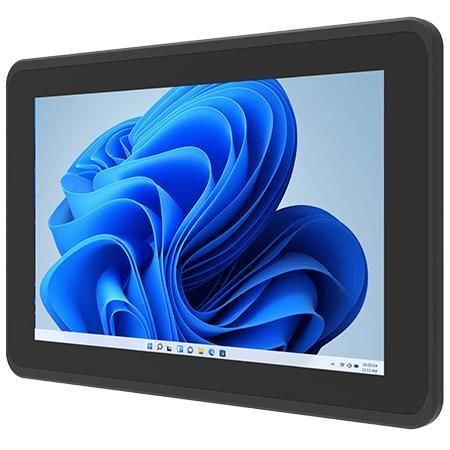

Panel PC à écran tactile multi-points W10IAN3S-EHH2

à écran tactile capacitif PCAP10.1"1280 x 800

Présentation
Le Winmate W10IAN3S-EHH2 est un Panel PC HMI Série E 10,1" équipé du processeur Intel® N150 (6 Mo de cache, jusqu'à 3,60 GHz). Conçu pour le contrôle machine, l'automatisation d'usine et les interfaces opérateur, il propose une exploitation sans ventilateur, une faible consommation, une façade avant certifiée IP65 et une double connectivité Ethernet à haute vitesse.

Principales caractéristiques

• Écran 10,1" 1280 x 800 avec Projected Capacitive Multi-Touch (PCAP)
• Processeur Intel® N150, 6 Mo de cache, jusqu'à 3,60 GHz
• Façade avant IP65 (protection eau/poussière)
• Double Ethernet Gigabit (2 x 2.5 Giga LAN)
• Refroidissement sans ventilateur et consommation très faible

Certifications

• CE
• FCC

Affichage

• Taille : 10,1 pouces
• Tactile / Verre : Projected Capacitive Multi Touch Screen (PCAP)
• Résolution : 1280 x 800
• Luminosité : 350 nits
• Contraste : 800:1
• Angles de vue : 85 / 85 / 85 / 85
• Zone active : 216.96 x 135.6 mm

Spécifications système

• Processeur : Intel® N150, 6 Mo de cache, jusqu'à 3,60 GHz
• Mémoire : 8GB (par défaut); 16GB (optionnel)
• Stockage : 128GB SSD (par défaut); options 256GB / 512GB / 1TB / 2TB / 4TB
• Contrôleur Ethernet : 2 x Intel® 2.5 Gigabit Ethernet
• Sécurité : TPM 2.0
• Systèmes d'exploitation (optionnels) : Windows 11 IoT Enterprise (64 bit); Windows 11 Pro (64 bit); Linux Ubuntu 24.04 (Wake on Touch non supporté sur Ubuntu)
• WLAN / Bluetooth : en option (slot M.2 2230 E-Key pour Wi‑Fi)

Mécanique

• Dimensions : 267 x 182 x 56.5 mm
• Découpe (cut out) : 244 x 159 mm
• Poids : ≈ 1.5 kg
• Montage : Panel mount (par défaut); VESA mount (optionnel)
• Boîtier : Metal housing & ABS+PC
• Refroidissement : Conception sans ventilateur

Environnement

• Humidité de fonctionnement : 10% à 90% RH, non condensante
• Température de fonctionnement : 0°C à 50°C
• Température de stockage : -10°C à 60°C
• Indice IP : Front IP65

Ports IO

• USB : 2 x USB 3.2 Gen1 Type-A; 1 x USB 3.2 Gen2 Type-C (support DP Alt. Mode)
• Série : 1 x RS232/422/485 (par défaut RS232)
• LAN : 2 x 2.5 Giga LAN RJ45
• Vidéo : 1 x HDMI 2.0 (optionnel)
• Extension : 1 x M.2 2230 E-Key (pour module Wi‑Fi)
• Alimentation : 1 x 12V DC, prise DC 2.5φ

Accessoires

• Adaptateur 100~240V AC vers 12V DC
• Cordon d'alimentation
• Vis VESA
• Clips de montage

Alimentation

• Tension : 12V DC
• Adaptateur : 12V 50W

Caractéristiques / spécifications techniques

• Modèle : W10IAN3S-EHH2
• Marque : Winmate
• Taille d'écran : 10,1"
• Résolution : 1280 x 800
• Tactile : Projected Capacitive MultiTouch (PCAP)
• Processeur : Intel® N150, 6M Cache, jusqu'à 3.60 GHz
• Mémoire : 8GB par défaut; 16GB optionnel
• Stockage : 128GB SSD par défaut; jusqu'à 4TB optionnel
• Ethernet : Double Intel® 2.5 Gigabit
• USB : 2 x USB3.2 Gen1 Type-A; 1 x USB3.2 Gen2 Type-C
• Série : 1 x RS232/422/485
• Expansion : M.2 2230 E-Key (Wi‑Fi)
• Sortie vidéo : HDMI 2.0 (optionnel)
• Entrée alimentation : 12V DC (2.5φ)
• Protection frontale : IP65
• Température fonctionnement : 0°C à 50°C
• Température stockage : -10°C à 60°C
• Humidité fonctionnement : 10%–90% RH non condensante
• Dimensions : 267 x 182 x 56.5 mm
• Découpe : 244 x 159 mm
• Poids : ≈ 1.5 kg
• Montage : Panel mount (par défaut), VESA optionnel
• Boîtier : Metal housing & ABS+PC
• Refroidissement : Fanless
• Sécurité : TPM 2.0
• Certifications : CE, FCC
