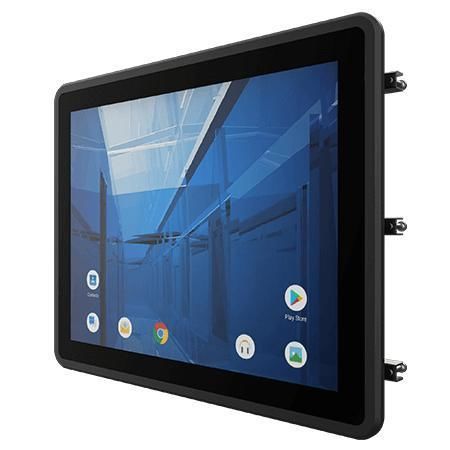

Panel PC à écran tactile multi-points R15IM3S-EHC3

à écran tactile capacitif PCAP15"1024 x 768

Présentation
Le R15IM3S-EHC3 est un panneau PC IHM 15,0 pouces de la série E équipé d'un écran tactile capacitif projeté (P-CAP) et d'un processeur ARM A53 quadricœur. Il est conçu pour le contrôle machine, l'automatisation d'usine et les interfaces opérateur, avec un design sans ventilateur, une faible consommation, une face avant IP65 et des options d'OS flexibles (Android ou Linux).

Caractéristiques principales

• Écran 15,0" 1024 x 768 avec tactile capacitif projeté multi-touch (P-CAP)
• Processeur ARM A53 Quad Core 2,0 GHz
• Refroidissement sans ventilateur et faible consommation
• Face avant IP65 étanche à l'eau et à la poussière
• Android 11 (par défaut) ; prise en charge Android ou distributions Linux

Certifications

• CE
• FCC

Points forts produit
True Flat (Facile à nettoyer)
Surface avant true-flat limitant l'accumulation de poussières sur les bords et facilitant le nettoyage et la maintenance en environnement industriel.

Puissance de calcul nouvelle génération
Plateforme ARM A53 offrant un compromis entre performances de calcul et faible consommation, adaptée aux applications IoT industrielles intégrées.

Tactile P-Cap (Résistant aux rayures)
La lentille en verre protège la surface tactile contre les rayures. Le P-Cap prend en charge le multi-touch (4 points) et l'utilisation au doigt pour améliorer l'ergonomie opérateur.

Clips de montage (Installation rapide)
Les clips de montage pour panneau permettent une installation rapide sans perçage, préservant l'esthétique lors du retrait.

Caractéristiques techniques

• Modèle : R15IM3S-EHC3
• Affichage - Taille : 15,0 pouces
• Affichage - Tactile / Verre : Écran Projected Capacitive Multi Touch (P-CAP)
• Affichage - Résolution : 1024 x 768
• Affichage - Luminosité : 300 nits
• Affichage - Ratio de contraste : 2000:1
• Affichage - Angles de vue : 88,88,88,88
• Affichage - Zone active : 304.1 x 228.1 mm
• Système - Processeur : ARM A53 (Quad Core 2.0 GHz)
• Système - Mémoire : 4 GB LPDDR4
• Système - Stockage : eMMC onboard 32 GB
• Système - Système d'exploitation : Android 11 (par défaut, upgradable to Android 13) ; Linux Yocto 5.15.47 avec Qt 5.15 (optionnel) ; Linux Ubuntu Server 22.04 (optionnel)
• Mécanique - Dimensions : 367 x 291 x 65.8 mm
• Mécanique - Découpe (Cut out) : 342 x 261 mm
• Mécanique - Poids : 3.0 kg
• Mécanique - Montage : Montage panneau (Panel mount) ; Montage VESA
• Mécanique - Boîtier : Cadre avant métal avec coque arrière plastique
• Mécanique - Refroidissement : Conception sans ventilateur (fanless)
• Environnement - Humidité de fonctionnement : 10% à 90% RH, non condensant
• Environnement - Température de fonctionnement : 0°C à 50°C
• Environnement - Température de stockage : -20°C à 60°C
• Environnement - Choc : MIL-STD-810H Method 516.8 Procedure I
• Environnement - Vibration : MIL-STD-810H Method 514.8 Procedure I
• Indice de protection : Face avant IP65
• Certifications : CE, FCC
• Ports IO - USB : 2 x USB 2.0 Type A ; 1 x Micro USB 2.0 OTG
• Ports IO - Série : 1 x RS232/422/485 (par défaut RS232)
• Ports IO - LAN : 1 x LAN 10/100/1000 Mbps (par défaut) ; PoE (PD, 802.3at) en option
• Ports IO - Vidéo : 1 x Micro HDMI output (optionnel)
• Ports IO - Emplacement SD : 1 x Micro SD (max 32 GB)
• Accessoires : Adaptateur AC 100~240V vers DC ; cordon d'alimentation ; vis VESA ; clips de montage
• Alimentation - Tension : 12V DC via bornier
• Alimentation - Adaptateur : 12V 50W (exemple d'adaptateur) ; entrée optionnelle 9~36V
