Rectifieuse angulaire X-2540A

cylindriquepour pièces à usinerhorizontale

INTRODUCTION

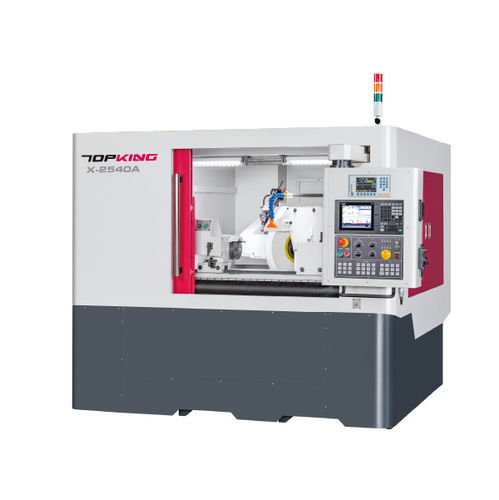

Le X-2540A de TOPKING est une rectifieuse cylindrique angulaire CNC conçue pour l'usinage simultané du diamètre extérieur (O.D.) et de la face d'extrémité en un seul serrage. La tête de meulage angulaire intégrée et la conception à coulisseaux croisés X/Z réduisent les temps de réglage, raccourcissent les cycles de production et assurent une précision constante via une commande CNC avec interface graphique (GUI).

CAPACITÉ

• Passage sur la table : Ø270 mm
• Distance entre pointes : 400 mm
• Diamètre maxi de meulage : Ø250 mm
• Longueur maxi de meulage : 400 mm
• Charge maxi entre pointes : 15 kg
• Hauteur de centre (table au pointe) : 135 mm

CARACTÉRISTIQUES DE LA MACHINE

• Commande CNC avec GUI pour segmentation des opérations, dressage numérique et édition simplifiée sans codage G/M manuel.
• Base rigide en fonte Meehanite traitée (recuit et vieillissement) ; glissières trempées et rectifiées pour une stabilité longue durée.
• Table de travail boulonnée en permanence et conception à croisillons pour réduire les courses et améliorer la vitesse et la stabilité de positionnement.
• Agencement compact des coulisseaux X et Z ; protections télescopiques pour prévenir la contamination par liquide et débris.
• Scales linéaires fermées sur les axes X et Z en standard pour précision de positionnement et qualité de surface.
• Guides linéaires de précision et vis à billes pour faible friction, forte capacité de charge et jeu minimal ; modes d'avance flexibles adaptés aux petites pièces.
• Tête de meulage angulaire avec broche G.W. à roulements de précision ; broche en SNCM-220 traitée thermiquement et rectifiée (>HRC62) pour résistance à l'usure.
• Mandrins entraînés par servomoteur à vitesse variable ; pointe tournante hydraulique en option ; conception à pression d'air plate pour réduire les frottements et le chauffage des pointes ; refroidissement centralisé anti-déformation.
• Porte-outil diamant (monté sur pointe) avec dispositif de dressage standard ; options multiples de dressage disponibles.

SPÉCIFICATIONS

• Dimensions meule (Ø x L x alésage) : Ø510 × 50–75 × Ø127 mm
• Vitesse linéaire meule : 33 m/s (option : 45 m/s)
• Inclinaison table : -1° ~ +8°
• Inclinaison broche pièce : -30° ~ +90°
• Vitesse broche pièce : 10 ~ 300 tr/min
• Conicité pointe : MT No. 3 (option : MT No. 4)
• Course axe X : 300 mm ; Rapide : 6000 mm/min ; Avance auto : 0,001 ~ 2000 mm/min ; Régl. min : 0,001 mm
• Course axe Z : 580 mm ; Rapide : 6000 mm/min ; Avance auto : 0,001 ~ 2000 mm/min ; Régl. min : 0,001 mm
• Moteurs : Broche meule 5,5 kW ; Broche pièce 1,0 kW (servo) ; Avance X tête meule 1,5 kW (servo) ; Avance Z table 1,5 kW (servo)
• Pompe de refroidissement : 0,18 kW ; Pompe hydraulique optionnelle : 0,75 kW (capacité 18 L)
• Dimensions machine (L × l × H) : 2200 × 2150 × 1900 mm ; Poids net : 4300 kg ; Hauteur de centre (sol à pointe) : 1110 mm

ACCESSOIRES STANDARD

• Commande CNC Mitsubishi ×1 set
• Meule et bride ×1 set
• Pointes carbure (2 pcs) ×1 set
• Porte-outil diamant (monté sur pointe) ×1 set
• Chiens d'entraînement à verrouillage par came ×1 set
• Scales linéaires pour axes X et Z ×1 set
• Inverter pour meule ×1 set
• Outils (pads de nivellement) et caisse à outils ×1 set
• Support d'équilibrage et arbre de meule ×1 set
• Palpeur de contact ×1 set
• Paroi anti-projections entièrement fermée ×1 set
• Systèmes électrique, lubrification et refroidissement, lampe de travail ×1 set chacun

ACCESSOIRES OPTIONNELS

• Pointe hydraulique
• Portes-pièces (jeu de 2)
• Berceau 2 points
• Berceau 3 points réglable
• Mandrin 3 mors réglable
• Mandrin 4 mors réglable
• Équilibreur automatique de meule
• Meule et bride de rechange
• Palonnier pour chargement/déchargement de meule
• Palpeur en cours d'opération, contrôle d'écart, séparateur magnétique de liquide, filtre papier, collecteur de brouillard d'huile

DONNÉES TECHNIQUES

• Passage sur table : Ø270 mm
• Distance entre pointes : 400 mm
• Diamètre de meulage max : Ø250 mm
• Longueur de meulage max : 400 mm
• Charge max entre pointes : 15 kg
• Vitesse linéaire meule : 33 m/s (opt. 45 m/s)
• Course X / Z : 300 mm / 580 mm
• Avance rapide : 6000 mm/min (axes X et Z)
• Poids / Dimensions : 4300 kg / 2200 × 2150 × 1900 mm
