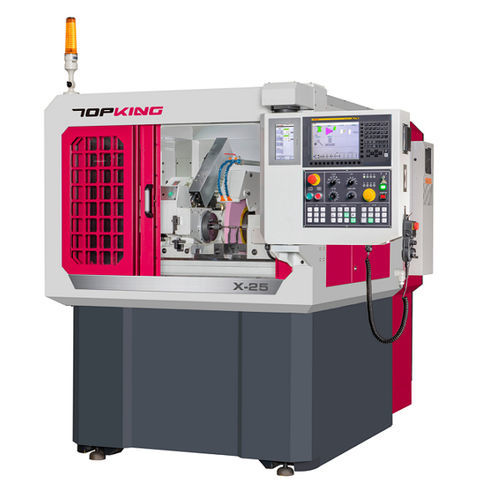

Rectifieuse cylindrique X-25

pour pièces à usinerhorizontaleCNC

INTRODUCTION
La rectifieuse cylindrique X-25 intègre une disposition croisée compacte et une structure à haute rigidité pour offrir un usinage précis et peu encombrant des pièces petites et moyennes. Elle dispose d'une interface CNC graphique facilitant la mise en service et d'une large compatibilité d'applications de rectification.

CAPACITÉ

• Débattement sur table: Ø270 mm
• Distance entre pointes: 200 mm
• Diamètre maxi. de rectification: Ø250 mm
• Longueur maxi. de rectification: 150 mm

FONCTIONNALITÉS MACHINE
SYSTÈME D'EXPLOITATION CONVIVIAL
Contrôleur CNC intégré haute performance avec GUI guidant l'opérateur par étapes graphiques, permettant l'édition numérique des opérations de rectification et d'affûtage sans programmation G/M manuelle.

BASE MACHINE RIGIDE
Base en fonte Meehanite à haute rigidité soumise à recuit et vieillissement. Les glissières reçoivent un traitement de durcissement haute fréquence et une rectification de précision pour limiter les déformations et garantir une excellente résistance à l'usure.

TABLE DE TRAVAIL
Table de travail boulonnée en permanence avec conception à coulisse croisée réduisant les courses et améliorant la vitesse d'avance et la stabilité de précision.

CONCEPTION À COULISSES CROISÉES
Axes X et Z conçus en coulisses croisées pour minimiser l'encombrement. Capots télescopiques fermés protègent la transmission des copeaux et du liquide de refroidissement.

CONCEPTION D'AVANCE FLEXIBLE
Guides linéaires de précision et vis à billes pour les mouvements sur deux axes assurant résistance à l'usure, faible frottement, forte capacité de charge, jeu minimal et mode d'avance rapide et flexible adapté aux petites pièces.

CONSTRUCTION DE LA BROCHE
La broche de meulage utilise des roulements de précision pour une longue durée de vie. Matériau de la broche: acier allié (SNCM-220) avec traitements thermiques multiples et rectification de précision; dureté superficielle > HRC62°.

MANDRIN ET CONTRE-POINTES
Mandrin entraîné par moteur servo à variation de vitesse stepless. Contre-pointe hydraulique en option. Mandrin et contre-pointe utilisent un dispositif d'air plat pour faciliter le déplacement et réduire les frottements. Le système de refroidissement central évite le chauffage et la déformation des surfaces de contact des pointes.

PORTE-OUTIL DIAMANT
Dispositif d'affûtage standard monté sur la contre-pointe. Plusieurs dispositifs d'affûtage disponibles. Optionnel: Dispositif d'affûtage à rouleau diamanté (monté sur table ou contre-pointe).

ACCESSOIRES STANDARD

• Contrôleur CNC (Brand: Mitsubishi) x 1 set
• Meule et bride x 1 set
• Contre-points carbure (2 pcs/set) x 1
• Porte-outil diamant (monté sur contre-pointe) x 1 set
• Règle linéaire pour axe X x 1 set
• Variateur de broche de meulage x 1 set
• Système électrique x 1 set
• Capotage anti-projections entièrement fermé x 1 set
• Système de lubrification x 1 set
• Système de refroidissement x 1 set
• Lampe de travail x 1 set
• Outils (cale de nivellement) et caisse à outils x 1 set

ACCESSOIRES OPTIONNELS

• Contre-pointe hydraulique
• Portes d'entraînement à verrouillage par came
• Maintien de pièce 2 pcs/set
• Point d'appui 2 points
• Point d'appui réglable 3 points
• Mandrin scroll 3 mors réglable
• Mandrin scroll 4 mors réglable
• Support d'équilibrage de meule et arbre
• Équilibreur automatique de meule
• Meule et bride de rechange
• Dispositif d'affûtage à rouleau diamanté (monté sur table)
• Dispositif d'affûtage à rouleau diamanté (monté sur contre-pointe)
• Palpeur de contact
• Jauge automatique en cours d'usinage
• Contrôle d'écart
• Règle linéaire pour axe Z
• Séparateur magnétique de liquide de refroidissement
• Filtre papier
• Collecteur de brouillard d'huile

SPECIFICATION
Capacité - Débattement sur table: Ø270 mm
Capacité - Distance entre pointes: 200 mm
Capacité - Diamètre maxi. de rectification: Ø250 mm
Capacité - Longueur maxi. de rectification: 150 mm
Capacité - Charge maxi. entre pointes: 5 kg
Hauteur de centre (table à pointe): 135 mm
Meule - Dimensions (Ø ext. x largeur x Ø int.): Ø510 x 50 x Ø127 mm
Meule - Vitesse linéaire: 45 m/sec
Table - Angle d'inclinaison: -1° ~ +10°
Mandrin - Angle d'inclinaison: Fixe
Mandrin - Cone de broche: MT. No. 3
Mandrin - Vitesse broche: 10 ~ 300 rpm
Mandrin - Charge maxi sur broche (porte-outil inclus): 15 kg (Long. maxi: 100 mm)
Contre-pointe - Cone: MT. No. 3
Contre-pointe - Déplacement du centre: Manuel
Contre-pointe - Course: 25 mm
Axe X - Course maxi: 210 mm; Vitesse rapide: 10000 mm/Min; Avance auto: 0.001 ~ 2000 mm/Min; Réglage mini: 0.001 mm
Axe Z - Course maxi: 260 mm; Vitesse rapide: 10000 mm/Min; Avance auto: 0.001 ~ 2000 mm/Min; Réglage mini: 0.001 mm
Moteurs - Broche de meulage: 5.5 kW
Moteurs - Broche du mandrin (servo): 1.0 kW (servo AC)
Moteurs - Avances broche X et table Z: 1.5 kW (servo AC) chacun
Moteurs - Pompe huile hydraulique (pour accessoires opt.): 0.75 kW
Moteurs - Pompe de refroidissement: 0.18 kW
Capacités - Réservoir huile lubrification (opt.): 18 L
Capacités - Réservoir liquide de coupe: 110 L
Machine - Dimensions: 1800 x 2310 x 1800 mm
Machine - Poids net: 3300 kg
Hauteur du centre (du sol à la pointe): 1150 mm

CARACTÉRISTIQUES TECHNIQUES

• Débattement sur table: Ø270 mm
• Distance entre pointes: 200 mm
• Diamètre maxi. de rectification: Ø250 mm
• Longueur maxi. de rectification: 150 mm
• Charge maxi. entre pointes: 5 kg
• Hauteur de centre: 135 mm
• Dimensions meule: Ø510 x 50 x Ø127 mm
• Vitesse linéaire: 45 m/sec
• Axe X Course maxi: 210 mm; Rapide: 10000 mm/Min; Avance auto: 0.001 ~ 2000 mm/Min; Réglage min: 0.001 mm
• Axe Z Course maxi: 260 mm; Rapide: 10000 mm/Min; Avance auto: 0.001 ~ 2000 mm/Min; Réglage min: 0.001 mm
• Moteur broche meule: 5.5 kW
• Moteur broche mandrin: 1.0 kW (servo AC)
• Moteurs d'avance: 1.5 kW (servo AC) chacun
• Réservoir liquide de coupe: 110 L
• Dimensions machine: 1800 x 2310 x 1800 mm
• Poids net: 3300 kg
