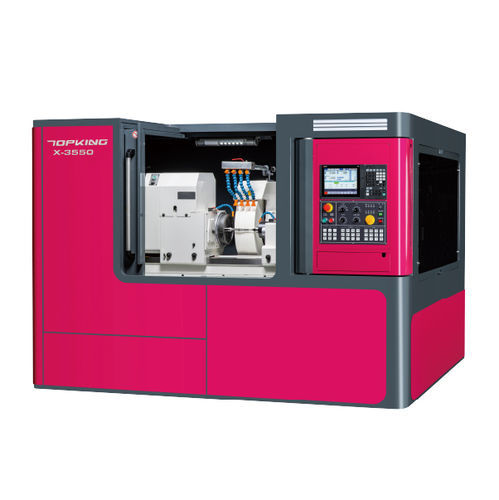

Rectifieuse cylindrique X-3550

pour pièces à usinerhorizontaleCNC

INTRODUCTION
Le X-3550 est une rectifieuse cylindrique CNC de la série X, conçue pour l'usinage externe précis et performant de pièces de petite à grande taille. Elle associe une conception à croisillons compacte, une base machine très rigide et une broche et contre-pointe renforcées pour augmenter la capacité de charge et la stabilité dans les applications industrielles exigeantes.

CAPACITÉ
Swing Over Table : Ø370 mm
Distance entre pointes : 500 mm
Diamètre max. de rectification : Ø350 mm
Longueur max. de rectification : 500 mm
Charge max. tenue entre pointes : 200 kg

CARACTÉRISTIQUES DE LA MACHINE
SYSTÈME D'EXPLOITATION CONVIVIAL
Contrôleur CNC intégré haute performance avec interface graphique (GUI) pour la configuration graphique des séquences, l'édition simplifiée des cycles de rectification et d'affûtage et la réduction du besoin de programmation G/M code manuelle.

BASE MACHINE RIGIDE

• Base en fonte Meehanite traitée par recuit et vieillissement pour une grande rigidité et une stabilité thermique.
• Glissières traitées par durcissement HF et rectifiées avec précision pour une excellente résistance à l'usure et précision.
• Mécanisme de siège coulissant solide avec structure 1 V 1 plate garantissant précision et absence de déformation.

TABLE DE TRAVAIL / CONCEPTION À CROISILLONS
La table de travail boulonnée et la conception X/Z à croisillons réduisent les courses pour économiser de l'espace au sol et améliorer la réactivité. Des capots télescopiques fermés protègent la transmission des poussières et du liquide de refroidissement.

GLISSIÈRE HAUTE RIGIDITÉ
Structure de rail dur à haute rigidité associée à des vis à billes de grand diamètre pour maintenir la précision sous charges élevées et réduire les vibrations.

CONSTRUCTION DE LA TÊTE DE MEULE

• Roulements de précision pour la broche de meule assurant longue durée de vie et maintenance facilitée.
• Matériau de broche SNCM-220 avec traitements thermiques et rectification de précision, dureté de surface supérieure à HRC62 pour la résistance à l'usure.

MÈCHE ET CONTRE-POINTE

• Conception lourde de la tête porte-pièce et de la contre-pointe pour augmenter la capacité de charge globale.
• Tête porte-pièce entraînée par servomoteur avec variation de vitesse infinitésimale ; contre-pointe hydraulique en option.
• Conception à pression d'air plate sur tête et contre-pointe pour réduire les frottements et faciliter les déplacements.
• Système de refroidissement central pour éviter échauffement et déformation au contact du centre.

PORTE-OUTIL DIAMANT (MONTÉ SUR TABLE)
Standard sur la série X-35 : dispositif d'affûtage diamant fixé à la table tournante pour éviter les erreurs de recalage après réglage d'angle. Plusieurs types de porte-outil diamant disponibles selon les exigences de la pièce.

CYCLE DE RECTIFICATION
Des cycles illustrés de rectification et d'affûtage sont fournis pour référence et guidage opérateur.

SPÉCIFICATIONS

• Swing Over Table : Ø370 mm
• Distance entre pointes : 500 mm
• Diamètre max. de rectification : Ø350 mm
• Longueur max. de rectification : 500 mm
• Hauteur du centre (table au sommet du centre) : 185 mm
• Dimensions meule : Ø610 x 50 x Ø254 mm; Vitesse linéaire : 45 m/sec
• Vitesse broche porte-pièce : 10 ~ 300 tr/min; Charge max. broche (incl. porte-outil) : 35 kg (longueur max. 150 mm)
• Contre-pointe : MT No.5, déplacement du centre manuel, course 50 mm
• Course axe X : 300 mm; Vitesse rapide : 10000 mm/min; Avance auto : 0.001 ~ 2000 mm/min
• Course axe Z : 750 mm; Vitesse rapide : 10000 mm/min; Avance auto : 0.001 ~ 2000 mm/min
• Moteurs : Broche meule 11 kW; Broche porte-pièce 2.9 kW (servo AC); Moteurs d'avance X & Z 3.5 kW (servo AC)
• Capacités réservoirs : Lubrification 15 L; Hydraulique (option) 18 L; Réservoir de liquide de refroidissement 160 L
• Dimensions machine (L x l x H) : 3300 x 3025 x 2540 mm; Poids net : 8000 kg; Hauteur centre (sol au sommet du centre) : 1130 mm
