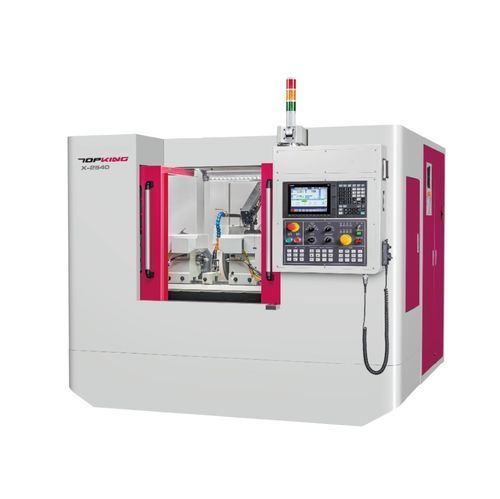

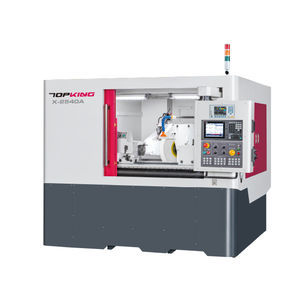

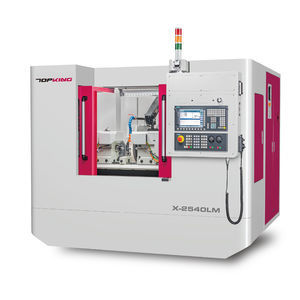

Rectifieuse cylindrique X-2540

pour pièces à usinerpour pièce de grande dimensionpour petites pièces

INTRODUCTION
La série X de rectifieuses cylindriques CNC propose une conception avancée et des fonctionnalités innovantes, offrant des solutions d'usinage efficaces, précises et flexibles. Cette rectifieuse répond aux besoins de traitement variés et garantit des résultats de haute qualité pour des pièces de petite ou grande taille.

Les axes X et Z de la rectifieuse cylindrique CNC série X adoptent une conception à coulisse croisée, réduisant efficacement l'encombrement et les courses axiales, ce qui permet d'économiser de l'espace de production. La machine à haute rigidité ainsi que la broche et le faux-chariot renforcés augmentent sensiblement la capacité de charge des pièces.

La structure à haute rigidité assure la stabilité pendant le meulage, garantissant des résultats d'usinage de qualité. Le système d'exploitation est équipé d'une commande CNC performante avec interface graphique intégrée (GUI), facilitant la mise en route et l'utilisation. Les applications d'affûtage sont nombreuses, offrant aux clients des solutions d'usinage adaptées.

| CAPACITÉ
Ouverture table (Swivel Over Table) : Ø270 mm
Entraxe (Distance Between Centers) : 400 mm
Diamètre max. de meulage : Ø250 mm
Longueur max. de meulage : 400 mm

CARACTÉRISTIQUES MACHINE

• SYSTÈME D'EXPLOITATION CONVIVIAL : Commande CNC avancée intégrée avec GUI. Permet de diviser des pièces complexes en plusieurs opérations de meulage via un guidage graphique ; simplifie l'édition des processus de meulage et d'affûtage sans programmation complexe en codes G/M.
• BASE MACHINE RIGIDE : Base machine en fonte Meehanite à haute rigidité, traitée par recuit et vieillissement. Les glissières sont traitées par durcissement par induction et rectification de précision pour éviter les déformations et assurer une excellente résistance à l'usure.
• TABLE DE TRAVAIL : Fixée en permanence à la machine. La conception à coulisse croisée réduit les courses, améliorant la vitesse de travail et la stabilité dimensionnelle.
• CONCEPTION À COULISSE CROISÉE : Les axes X et Z sont conçus en coulisse croisée pour réduire l'encombrement ; les deux axes sont protégés par des capots télescopiques fermés pour protéger la transmission et éviter la contamination par les copeaux et le liquide de refroidissement.
• CONCEPTION D'AVANCE FLEXIBLE : Guidages linéaires précis et vis à billes pour le mouvement bi-axial ; guidages résistants à l'usure et vis à billes à faible jeu assurent une avance rapide et flexible et une haute qualité d'usinage pour les petites pièces.
• CONSTRUCTION DE LA BROCHE : La broche G.W. utilise des roulements de précision ; la broche est en acier allié de haute qualité (SNCM-220) avec traitements thermiques multiples et rectification/surfaçage pour atteindre une dureté de surface > HRC62°, garantissant longévité et haute précision.
• TÊTE ET FAUX-CHARIOT : Tête entraînée par moteur servo à vitesse variable stepless. Faux-chariot hydraulique en option. Conception à pression d'air plate pour un déplacement aisé et une friction réduite. Système de refroidissement central évitant la surchauffe et la déformation du trou de centre.
• PORTE-OUTIL DIAMANT : Type monté sur faux-chariot en standard ; dispositif d'affûtage standard monté sur le faux-chariot. Dispositif d'affûtage à rouleau diamant optionnel (monté sur table ou faux-chariot).

CYCLE DE MEULAGE
Inclut les workflows standard de cycle de meulage et des exemples de cycle d'affûtage pour l'affûtage de la meule et les opérations en cours.

ACCESSOIRES STANDARD

• Contrôleur CNC (Brand: Mitsubishi) x 1 set
• Meule et bride x 1 set
• Pointes de travail au carbure (2 pcs/set) x 1
• Porte-outil diamant (type monté sur faux-chariot) x 1 set
• Scale linéaire pour axe X x 1 set
• Onduleur pour meule x 1 set
• Système électrique x 1 set
• Capot anti-projections entièrement fermé x 1 set
• Système de lubrification x 1 set
• Système de refroidissement x 1 set
• Lampe de travail x 1 set
• Outils (cale de nivellement) et boîte à outils x 1 set

ACCESSOIRES OPTIONNELS

• Faux-chariot hydraulique
• Mâchoires d'entraînement à verrouillage par came
• Support de pièce 2 pcs/set
• Contre-pointe à 2 points
• Contre-pointe réglable à 3 points
• Mandrin scroll réglable 3 mors
• Mandrin scroll réglable 4 mors
• Support d'équilibrage de meule et arbre
• Équilibreuse automatique de meule
• Meule de rechange et bride
• Dispositif d'affûtage à rouleau diamant (monté sur table)
• Dispositif d'affûtage à rouleau diamant (monté sur faux-chariot)
• Palpeur de contact
• Jauge automatique en cours d'usinage
• Contrôle d'écart
• Scale linéaire pour axe Z
• Séparateur magnétique de liquide de refroidissement
• Filtre papier
• Collecteur de brouillard d'huile

VIDÉO
Vidéo produit intégrée disponible sur la page produit.

Caractéristiques / Spécifications techniques

• Swivel Over Table: Ø270 mm
• Distance Between Centers: 400 mm
• Max. Grinding Diameter: Ø250 mm
• Max. Grinding Length: 400 mm
• Max. Load Held Between Centers: 15 kg
• Center Height (from table to center tip): 135 mm
• Grinding Wheel Size (O.D. x Width x I.D.): Ø510 x 50 x Ø127 mm
• Grinding Wheel Linear Velocity: 45 m/sec
• Worktable Swiveling Angle: -1° ~ +8°
• Workhead Swiveling Angle: -30° ~ +90°
• Workhead Center Tapper: MT. No. 3
• Workhead Spindle Speed: 10 ~ 300 rpm
• Max. Load of Spindle (tool holder included): 15 kg (Max. Length: 100 mm)
• Tailstock Center Tapper: MT. No. 3
• Tailstock Center Moving: Manual type
• Tailstock Stroke: 25 mm
• X-axis Max. Travel: 300 mm
• X-axis Rapid Feedrate Speed: 10000 mm/Min
• X-axis Auto. Feeding Speed: 0.001 ~ 2000 mm/Min
• X-axis Min. Feeding Setting: 0.001 mm
• Z-axis Max. Travel: 580 mm
• Z-axis Rapid Feedrate Speed: 10000 mm/Min
• Z-axis Auto. Feeding Speed: 0.001 ~ 2000 mm/Min
• Z-axis Min. Feeding Setting: 0.001 mm
• Drive Motors: Grinding Wheel Spindle 5.5 kW; Workhead Spindle Motor (servo) 1.0 kW; Wheelhead Feed X-axis (servo) 1.5 kW; Table Feed Z-axis (servo) 1.5 kW
• Hydraulic Oil Pump (for opt. acc.): 0.75 kW
• Coolant Pump: 0.18 kW
• Lubrication Oil Tank (for opt. acc.): 18 L
• Coolant Tank: 110 L
• Machine Dimension: 2300 x 2210 x 1960 mm
• Net Weight: 4300 kg
• Center Height (from floor to center tip): 1110 mm
