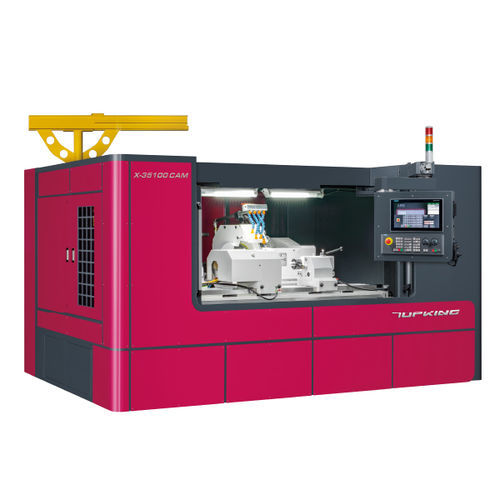

Rectifieuse cylindrique X-35100CAM

pour arbrepour pièces à usinerhorizontale

INTRODUCTION
La série X-CAM de TOPKING est conçue pour l'usinage par rectification de pièces excentriques et non circulaires telles que arbres à cames, vilebrequins et poinçons polygonaux. Adaptée aux secteurs automobile, automatismes et moulerie. La commande SIEMENS SINUMERIK ONE associée à l'interface TOPKING facilite le paramétrage et garantit une exploitation de haute précision.

CAPACITÉ

• Balancement sur table : Ø370 mm
• Distance entre pointes : 1000 mm
• Diamètre max. de rectification : Ø350 mm
• Longueur max. de rectification : 1000 mm
• Charge max. entre pointes : 150 kg

CARACTÉRISTIQUES DE LA MACHINE
SYSTÈME D'EXPLOITATION CONVIVIAL
Équipée de SIEMENS SINUMERIK ONE et de l'interface conversationnelle graphique TOPKING. Programmation graphique CAD/CAM en option pour cycles de rectification personnalisés.

BASE MACHINE RIGIDE
Socle en fonte Meehanite traité par recuit et vieillissement. Glissières traitées par dureté à haute fréquence et rectifiées avec précision. Guidage plat 1V1 et siège de glissement renforcé pour rigidité et stabilité.

TABLE DE TRAVAIL
Table de travail boulonnée en permanence sur la machine. Conception à glissière croisée réduisant les courses et améliorant la vitesse et la stabilité de positionnement.

CONCEPTION CROSS-SLIDER & GUIDAGE D'AXES
Axes X et Z en configuration cross-slide ; la broche meuleuse se déplace sur l'axe Z pour réduire l'encombrement. L'axe X est supporté par un guidage en boîte pour résister aux forces de rectification et dispose d'un guidage plat 1V1 avec protection d'usure.

ENTRAÎNEMENT DE L'AXE X PAR MOTEUR LINÉAIRE
L'axe X est entraîné directement par un moteur linéaire éliminant le jeu. Commande en boucle fermée avec échelle linéaire ; vitesse maximale jusqu'à 15000 mm/min. Construction du moteur linéaire réduisant l'usure pour une longue durée de vie et une meilleure efficacité énergétique.

CONSTRUCTION DE LA BROCHE MEULEUSE
Broche de rectification avec roulements de précision. Broche G.W. usinée en SNCM-220 avec normalisation, trempe, revenu, cémentation et traitement cryogénique, suivie d'un meulage de précision et d'un polissage miroir. Dureté de surface > HRC62 pour performance stable et résistance à l'usure.

POINTEUSE - CONTRÔLE D'ANGLE AXE C
Broche d'usinage équipée d'un moteur à entraînement direct et d'un encodeur d'angle haute résolution. Tolérance angulaire ±0,2” adaptée à la rectification excentrique, d'arbres à cames, de vilebrequins et de poinçons polygonaux. Micro-réglage disponible pour correction de cône.

POINTEUSE À RÉGLAGE FIN
Lubrification automatique en bain d'huile pour la pointeuse avec jauge de niveau d'huile. La pointeuse permet la correction de cône en rectification entre pointes.

DRESSAGE DE LA MEULE
Plusieurs dispositifs de dressage disponibles et interface graphique de réglage. Option dressage par rouleau diamant disponible.

GRUE JIB POUR MEULE
Grue jib standard pour chargement/déchargement des meules, base montée sur corps et couverte par déflecteur anti-projections.

SPÉCIFICATIONS

• Modèle : X-35100CAM
• Marque : TOPKING
• Dimensions meule : Ø610 × 50 × Ø304,8 mm ; Vitesse linéaire : 45 m/s
• Axe X : Course max 300 mm ; Rapide 20000 mm/min ; Réglage min 0,001 mm
• Axe Z : Course max 1350 mm ; Rapide 10000 mm/min ; Réglage min 0,001 mm
• Moteur broche meule : 11 kW (induction)
• Moteur broche porte-pièce : 60,7 Nm (entraînement direct)
• Dimensions machine (L×l×h) : 3900 × 3200 × 2540 mm ; Poids : 9000 kg

ACCESSOIRES STANDARDS

• Commande CNC SIEMENS SINUMERIK ONE
• Meule et flasque de meule ; onduleur pour meule
• Porte-outil diamant (monté sur table)
• Grue jib pour meule ; refroidisseur pour servo broche
• Pointes carbure (2 pcs) ; pointeuse à micro-réglage
• Moteur linéaire et règle linéaire pour axe X ; règle rotative pour axe C
• Programmation graphique CAD-CAM ; armoire électrique
• Capot anti-projections fermé ; systèmes de lubrification et de refroidissement ; séparateur brouillard d'huile
• Lampe de travail ; outils (patin de nivellement) et caisse à outils

ACCESSOIRES OPTIONNELS

• Butées d'entraînement à verrouillage par came
• Maintien de pièce (jeux de 2)
• Pied fixe 2 points
• Mandrin scroll 3 mors réglable
• Mandrin scroll 4 mors réglable
• Dispositif de dressage par rouleau diamant (flasque de broche)
• Dispositif de dressage par rouleau diamant (monté sur pointeuse)
• Pointeuse hydraulique
• Support d'équilibrage et arbre pour meules
• Équilibreur automatique de meules
• Meules et flasques de rechange
• Palpeur de contact ; contrôle d'écart
• Fixation d'entraînement pièce sur mesure ; séparateur magnétique de liquide de refroidissement ; filtre papier
