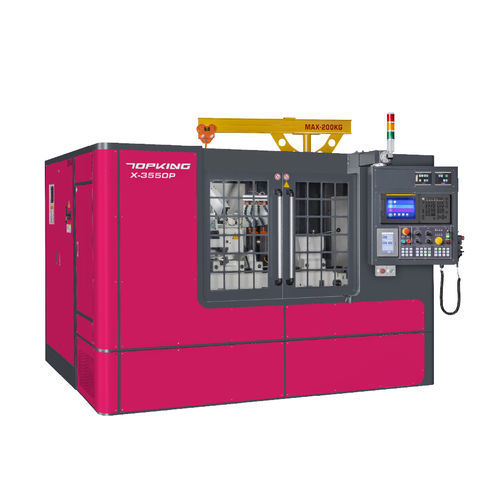

Rectifieuse angulaire X-3550P

cylindrique extérieurepour engrenagepour arbre

INTRODUCTION
La X-3550P est une rectifieuse cylindrique extérieure CNC conçue pour le meulage combiné de faces d'extrémité et de diamètres extérieurs. Elle intègre le meulage en plongée et une tête de meule angulaire avec une meule large de 180 mm pour permettre un usinage efficace en une passe de pièces d'arbre et de composants d'engrenage, améliorant la productivité et la répétabilité en production industrielle.

CAPACITÉ

• Passage au-dessus de la table : Ø350 mm
• Distance entre pointes : 650 mm
• Diamètre maximal de meulage : Ø350 mm
• Longueur maximale de meulage : 500 mm
• Meule : Ø610 x 50 x Ø254 mm (vitesse linéaire 45 m/sec)

CARACTÉRISTIQUES DE LA MACHINE
SYSTÈME CNC ERGONOMIQUE
Le CNC intégré avec interface graphique permet de diviser graphiquement des pièces complexes en séquences de meulage et d'éditer numériquement les opérations de meulage/dressage — pas de programmation G/M manuelle requise.

BASE MACHINE RIGIDE
Base en fonte Meehanite traitée par recuit et vieillissement. Les glissières subissent un durcissement par haute fréquence et rectification de précision pour limiter les déformations et améliorer la résistance à l'usure. Structure de guidage 1V1 et siège de glissière massif pour une meilleure précision et stabilité.

GLISSIÈRES HAUTE RIGIDITÉ
Guidage plat 1V1 avec glissières à portée en boîtier sur deux axes et vis à billes de grand diamètre pour augmenter la capacité de charge et la stabilité de la tête de meule.

TABLE DE TRAVAIL & CONCEPTION À COULISSE CROISÉE
Conception croisée des axes X/Z réduisant l'encombrement tout en optimisant les courses. Capots télescopiques totalement fermés protègent les transmissions des copeaux et du liquide de refroidissement.

CONSTRUCTION DE LA TÊTE DE MEULE
Broche de meule avec roulements de précision. Le matériau de la broche SNCM-220 est normalisé, trempé/revenu, cémenté, traité cryogéniquement et rectifié avec finition miroir pour atteindre >HRC62, garantissant résistance à l'usure et longévité.

MANDRIN ET CONTRE-PIVOT
Mandrin et contre-pivot rigides adaptés aux pièces lourdes. Mandrin entraîné par moteur servo (vitesse variable). Contre-pivot hydraulique en option. Refroidissement du centre pour réduire la déformation thermique. Porte-outil diamant pour le dressage monté sur contre-pivot (standard série X-P).

MAINTENANCE & MANUTENTION
Grue à flèche intégrée pour le changement de meule installée à l'intérieur d'une protection anti-projections complète, facilitant les changements en sécurité et en économisant l'espace. Dispositifs pour cycles de dressage et de meulage pour une exploitation efficace.

SPÉCIFICATIONS

• Modèle : X-3550P
• Fabricant / Marque : TOPKING Technology
• Type : Rectifieuse cylindrique extérieure CNC (meulage en plongée, tête de meule angulaire)
• Diamètre max. de meulage : Ø350 mm
• Longueur max. de meulage : 500 mm
• Distance entre pointes : 650 mm
• Taille de la meule : Ø610 x 50 x Ø254 mm
• Vitesse linéaire de la meule : 45 m/sec
• Course axe X : 270 mm; Course axe Z : 800 mm
• Vitesse d'avance rapide : 6000 mm/min (X & Z)
• Puissance broche (meule) : 11 kW
• Broche de la tête : 1,8 kW (servo)
• Charge maxi entre pointes : 150 kg
• Dimensions machine (L x l x H) : 4600 x 3700 x 2540 mm
• Poids net : 8000 kg

ACCESSOIRES STANDARD

• Contrôleur CNC (Mitsubishi) x1
• Meule et bride x1
• Contre-points à plaquette carbure (2 pcs) x1
• Porte-outil diamant (montage contre-pivot) x1
• Grue à flèche pour chargement/déchargement de meule x1
• Échelle linéaire pour axe X x1
• Inverseur de broche de meule x1
• Système électrique x1
• Protection anti-projections entièrement fermée x1
• Système de lubrification x1
• Système de refroidissement x1
• Lampe de travail x1
• Outils (plots de nivellement) et boîte à outils x1

ACCESSOIRES EN OPTION

• Contre-pivot hydraulique
• Mâchoires de transmission à verrouillage par came
• Supports de pièce (2 pcs)
• Appui fixe 2 points
• Appui réglable 3 points
• Mandrino scroll 3 mors réglable
• Mandrino scroll 4 mors réglable
• Support d'équilibrage et arbre pour meules
• Équilibreuse automatique de meule
• Meule et bride de rechange
• Dispositif de dressage à rouleau diamant (montage table ou contre-pivot)
• Palpeur de contrôle
• Jauge automatique en cours d'usinage
• Contrôle d'écart
• Échelle linéaire pour axe Z
• Séparateur magnétique de liquide de refroidissement
• Filtre papier
• Collecteur de brouillard d'huile
