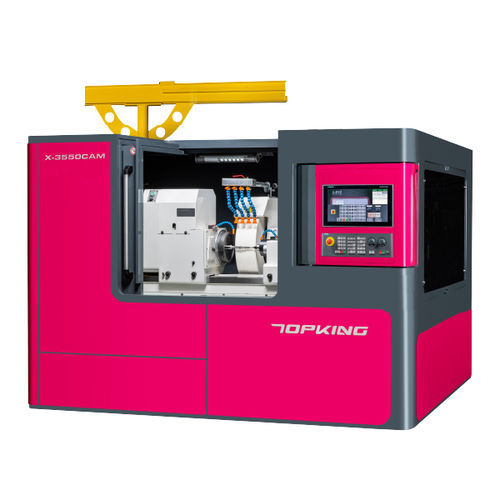

Rectifieuse cylindrique X-3550CAM

d'arbre à camespour arbrepour pièces à usiner

INTRODUCTION
La TOPKING X-3550CAM est une rectifieuse cylindrique extérieure à entre-points, conçue pour le meulage de pièces excentriques et non circulaires telles que arbres à cames, vilebrequins et poinçons polygonaux. Destinée aux secteurs automobile, de l'automatisation et de l'outillage, elle assure des profils non circulaires précis et répétables. Commande SIEMENS SINUMERIK ONE avec interface graphique TOPKING pour une mise en route et un contrôle process efficaces.

CAPACITÉ

• Diamètre au plateau : Ø370 mm
• Distance entre pointes : 500 mm
• Diamètre max. de meulage : Ø350 mm
• Longueur max. de meulage : 500 mm
• Charge max. entre pointes : 150 kg
• Hauteur de centre (plateau à pointe) : 185 mm

CARACTÉRISTIQUES MACHINE
Commande conviviale
■ SIEMENS SINUMERIK ONE avec interface graphique TOPKING pour programmation conversationnelle ; option CAD/CAM pour préprogrammer des profils de meulage personnalisés.

Châssis rigide
■ Banc en fonte Meehanite traité (recuit et vieillissement). Glissières durcies et rectifiées de précision, guidages plats 1V1 pour limiter les déformations et l'usure.

Configuration croisillon X–Z
■ Conception à croisillon réduisant l'encombrement. Déplacement de la tête/broche sur l'axe Z ; axe X entraîné par moteur linéaire associé à guidage en boîte pour résister aux efforts de meulage.

Axe X motorisé par linéaire
■ Moteur linéaire en entraînement direct sur l'axe X pour suppression du jeu, asservissement en boucle fermée avec règle linéaire ; vitesse de déplacement jusqu'à 15000 mm/min pour une grande précision de positionnement.

Broche et porte-meule
■ Broche en acier allié SNCM-220 avec roulements de précision ; traitements thermiques et rectification de haute précision assurant dureté de surface > HRC62 pour une précision durable.

Broche porte-pièce (axe C) et contre-pointe
■ Broche porte-pièce en entraînement direct avec codeur angulaire haute résolution (tolérance angulaire ±0,2″) et micro-ajustement pour correction de cône. Contre-pointe avec lubrification par bain d'huile et réglage fin pour meulage entre pointes.

Dressage & manutention des meules
■ Plusieurs options de dressage avec interface graphique ; dressage par rouleau diamant disponible en option. Grue palonnière standard pour montage/démontage des meules, protégée par capot anti-projections.

ACCESSOIRES STANDARDS

• Contrôleur CNC : SIEMENS SINUMERIK ONE x1
• Meule et bride x1 jeu
• Variateur pour meule x1
• Support outil diamant (fixation plateau) x1
• Système de refroidissement pour broche de travail x1
• Grue palonnière pour meule x1
• Piques carbure (2 pcs/jeu) x1
• Contre-pointe à réglage micro x1
• Moteur linéaire pour axe X x1
• Règle linéaire pour axe X x1
• Règle rotative pour axe C x1
• Logiciel CAD/CAM graphique x1
• Armoires électriques x1
• Carters anti-projections x1
• Système de lubrification x1
• Système de refroidissement x1
• Collecteur de brouillard d'huile x1
• Lampe de travail x1
• Outils et caisse à outils x1

ACCESSOIRES OPTIONNELS

• Anneaux d'entraînement à came
• Supports de pièce (2 pcs/jeu)
• Pointes de repos à 2 appuis
• Mandrin 3 mors réglable
• Mandrin 4 mors réglable
• Dressage par rouleau diamant (type bride broche)
• Dressage par rouleau diamant (montage contre-pointe)
• Contre-pointe hydraulique
• Table d'équilibrage et axe
• Équilibreuse automatique de meule
• Meule et bride de rechange
• Palpeur de mesure (touch probe)
• Contrôle de jeu (protection collision)
• Dispositifs d'entraînement pièces sur mesure
• Séparateur magnétique pour liquide de refroidissement
• Système de filtration sur bande papier

SPÉCIFICATIONS TECHNIQUES

• Modèle : X-3550CAM
• Marque : TOPKING
• Application : meulage excentrique, arbres à cames, vilebrequins, poinçons polygonaux
• Contrôleur : SIEMENS SINUMERIK ONE
• Puissance broche meule : 11 kW (induction)
• Entraînement axe X : moteur linéaire, course max 300 mm, rapide 20000 mm/min
• Course axe Z : 750 mm, rapide 10000 mm/min
• Diamètre max. de meulage : Ø350 mm — Longueur max. : 500 mm
• Charge max. entre pointes : 150 kg
• Dimensions meule : Ø610 x 50 x Ø304.8 mm — vitesse linéaire 45 m/sec
• Poids machine : 8300 kg — Dimensions (L×W×H) : 3300 × 3200 × 2540 mm
