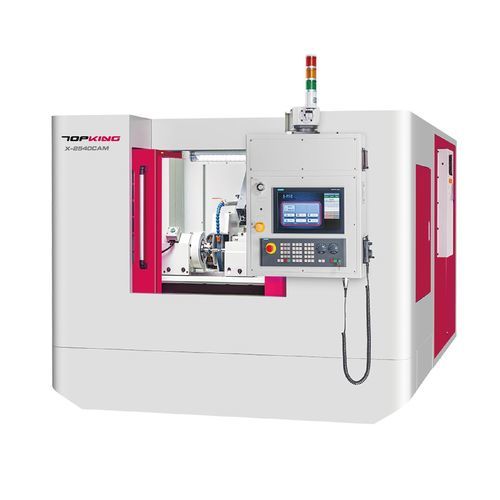

Rectifieuse cylindrique X-2540CAM

d'arbre à camespour pièces à usinerhorizontale

INTRODUCTION La TOPKING X-2540CAM est une rectifieuse CNC non circulaire conçue pour la rectification de contours commandée par CAM dans des conditions d'espace restreint. La machine adopte une structure à glissières croisées combinée à des entraînements par moteur linéaire et à des systèmes d'entraînement direct, ce qui permet d'obtenir un jeu mécanique nul et une réponse dynamique élevée lors de l'interpolation non circulaire. La synchronisation précise des axes C-X permet de générer des contours stables pour les profils non circulaires. Convient à la rectification de poinçons polygonaux, de petits arbres à cames, d'axes excentriques et de composants médicaux de précision, pour lesquels une précision et une répétabilité constantes de niveau μm sont requises. CAPACITÉ Table pivotante : Ø270 mm Distance entre les centres : 400 mm Diamètre de meulage max. Diamètre de meulage : Ø250 mm Ø250 mm Longueur max. Longueur de meulage : 400 mm caractéristiques de la machine

• SYSTÈME D'OPÉRATION CONVIVIAL : Équipée du système de commande SIEMENS SINUMERIK ONE. Interface conversationnelle graphique TOPKING intégrée comprenant des applications de rectification de vilebrequins et d'arbres à cames. Logiciel CAD/CAM en option pour la programmation graphique et les graphiques de rectification personnalisés.
• BASE MACHINERIGIDE : Base en fonte Meehanite à haute rigidité avec traitement de recuit/vieillissement ; glissières traitées par trempe à haute fréquence et rectification de précision pour une construction sans déformation et résistante à l'usure.
• TABLE D'OUVRAGE : Conception de glissières transversales boulonnées en permanence pour réduire le déplacement, améliorer la vitesse de travail et la stabilité de la précision.
• Conception de glissières transversales et guidage des axes : Les axes X et C sont des glissières transversales pour réduire l'encombrement de la machine. L'axe X est entraîné par un moteur linéaire avec des guides linéaires et une échelle linéaire à haute résolution pour une répétabilité stable. Deux axes protégés par des capots télescopiques fermés.
• L'AXE X EST ENTRAÎNÉ PAR UN MOTEUR Linéaire : Moteur linéaire à entraînement direct sur l'axe X pour une absence de jeu et un contrôle précis de la position ; contrôle en boucle fermée avec échelle linéaire ; vitesse de déplacement jusqu'à 15000 mm/min ; la conception du moteur linéaire réduit l'usure et augmente l'efficacité.
• Construction de la tête de roue : Broche intégrée pour la meule avec siège de tête de roue léger pour réduire la résonance ; la broche intégrée surveille la température pour prévenir la déformation thermique ; rotation à grande vitesse avec accélération/décélération rapide et efficacité énergétique améliorée.
• BROCHE DE LA TÊTE DE TRAVAIL : Broche de travail avec moteur à entraînement direct et codeur angulaire de précision ; haute résolution angulaire ±0,2" ; supporte le micro-réglage pour la correction de la conicité.
• PILOT DE RÉGLAGE FIN : Lubrification automatique par bain d'huile et indicateur de niveau d'huile ; permet la correction de la conicité en mode de rectification fixe des centres.

SPECIFICATIONS Capacité : Table pivotante - Ø270 mm ; Distance entre les centres - 400 mm ; Diamètre de rectification max. Diamètre de rectification - Ø250 mm ; Longueur de rectification max. Longueur de meulage - 400 mm ; Charge max. Charge maintenue entre les centres - 15 kg ; Hauteur du centre (de la table à la pointe du centre) - 135 mm. Meule : Taille (diamètre extérieur x largeur x diamètre intérieur) - Ø405 x 50 x Ø127 mm ; Vitesse linéaire - 45 m/sec. Table de travail : Angle de pivotement - -1° ~ +8°. Tête de travail : Angle de pivotement - Type fixe ; Taraudeur central - MT. No. 3 ; Vitesse de la broche - 10 ~ 300 rpm ; Charge max. Charge de la broche (porte-outil inclus) - 5 kgs (longueur max. : 100 mm). Contre-pointe : Frappeur central - MT. No. 3 ; déplacement du centre - type manuel ; course de la contre-pointe - 25 mm ; course du barillet - ±30 μm ; cylindricité avec micro-réglage - ±0,03 mm. Course de l'axe X : Course max. Course - 300 mm ; Vitesse d'avance rapide - 20000 mm/Min ; Vitesse d'avance auto. Vitesse d'alimentation automatique - 6000 mm/Min ; réglage min. Réglage de l'avance - 0,001 mm. Course de l'axe Z : Course max. 580 mm ; vitesse d'avance rapide - 10000 mm/Min ; vitesse d'avance automatique - 6000 mm/Min ; réglage minimum de l'avance - 0,001 mm. Vitesse d'alimentation automatique - 6000 mm/Min ; réglage min. de l'alimentation - 0,001 mm. Réglage de l'avance - 0,001 mm. Moteurs d'entraînement : Broche de la meule - 11,4 kW (moteur intégré) ; Broche de la tête de travail - 22,3 Nm (moteur à entraînement direct) ; Axe X d'alimentation de la tête de meule - 1750 N (moteur linéaire) ; Axe Z d'alimentation de la table (servomoteur) - 2,29 kW ; Pompe à huile hydraulique - 0,37 kW ; Pompe à liquide de refroidissement - 0,37 kW. Capacité des réservoirs : Réservoir d'huile de lubrification 1 - 18 L ; Réservoir d'huile hydraulique - 18 L ; Réservoir de liquide de refroidissement - 107 L. Machine : Dimensions - 2300 x 2210 x 1960 mm ; Poids de la machine - 4300 kg ; Hauteur du centre (du sol à la pointe du centre) - 1110 mm. ACCESSOIRES STANDARD

• Contrôleur CN (SIEMENS SINUMERIK ONE) x 1 set
• Molette et bride x 1 set
• Inverseur de meule x 1 set
• Porte-outil diamant (type monté sur broche de la tête de travail) x 1 set
• Système de refroidissement pour servo-broche de travail x 1 set
• Système de refroidissement pour servo-broche de travail x 1 set
• Système de refroidissement pour servo-broche de travail x 1 set
>de travail x 1 ensemble
• Centre de travail à pointe en carbure (2 pièces/ensemble) x 1 ensemble
• Pointe arrière à micro-réglage x 1 ensemble
• Moteur linéaire pour l'axe X x 1 ensemble
• Moteur linéaire pour l'axe X x 1 ensemble
• Moteur linéaire pour l'axe X x 1 ensemble x 1 ensemble x 1 ensembleaxe X x 1 jeu
• Échelle linéaire pour l'axe X x 1 jeu
• Échelle rotative pour l'axe C x 1 jeu
• CAD-CAM Software Graphical Programming x 1 set
• Electric System x 1 set
• Fully Enclosed Splash Guard x 1 set
• Lubrication System x 1 set
• Coolant System x 1 set
• Oil Mist Collector x 1 set
• Work Lamp x 1 set
• Tools (Leveling pad) and Tool Box x 1 set

ACCESSOIRES EN OPTION

• Chiens d'entraînement verrouillés par came
• Support de travail (2 pcs/set)
• Palette à 2 points
• Mandrin à volute à 3 mâchoires réglable
• Mandrin à volute à 4 mâchoires réglable
• Dresseur à rouleaux diamantés (raccordé à la bride)
• Dresseur à rouleaux diamantés (raccordé à la bride)
• Dresseur à rouleaux diamantés (raccordé à la bride)à bride)
• Dispositif de dressage à rouleaux diamantés (monté sur la contre-pointe)
• Contre-pointe à vérin pneumatique
• Support d'équilibrage de roue et arbre
• Equilibreuse de meule auto. Equilibreuse de meules
• Pièce de rechange et flasque de meule
• Jauge à sonde tactile
• Contrôle de l'écart
• Grue à flèche pour le chargement/déchargement de l'outillage
• Support d'entraînement de pièce personnalisé
• Séparateur magnétique de liquide de refroidissement
• Filtre à papier

Caractéristiques / spécifications techniques

• Table pivotante : Ø270 mm
• Distance entre les centres : 400 mm
• Max. Diamètre de meulage : Ø250 mm
• Max. Longueur de meulage : 400 mm
• Max. Charge maintenue entre les centres : 15 kg
• Hauteur du centre (de la table à la pointe du centre) : 135 mm
• Taille de la meule : Ø405 x 50 x Ø127 mm
• Vitesse linéaire de la meule : 45 m/sec
• Angle de pivotement de la table de travail : -1° ~ +8°
• Vitesse de la broche de la tête de travail : 10 ~ 300 tr/min
• Charge maximale de la broche de la tête de travail (porte-outil) : 5 kg (longueur max 100 mm)
• Course de la contre-pointe : 25 mm
• Course du canon : ±30 μm
• Cylindricité avec micro-réglage : ±0,03 mm
• Course max de l'axe X : 300 mm ; Avance rapide : 20000 mm/min ; Avance auto : 6000 mm/min ; réglage min : 0.001 mm
• Axe Z Course maximale : 580 mm ; Avance rapide : 10000 mm/min ; avance automatique : 6000 mm/min ; réglage min : 0.001 mm
• Puissance de la broche de la meule : 11,4 kW (intégrée)
• Couple de la broche de la tête de travail : 22,3 Nm (entraînement direct)
• Force de l'axe X de l'alimentation de la tête de travail : 1750 N (moteur linéaire)
• Moteur de l'axe Z de l'alimentation de la table : 2.29 kW (servo)
• Pompe à huile hydraulique : 0,37 kW ; pompe à liquide de refroidissement : 0,37 kW
• Réservoir d'huile de lubrification : 18 L ; réservoir de liquide de refroidissement : 107 L
• Dimensions de la machine : 2300 x 2210 x 1960 mm
• Poids de la machine : 4300 kg
• Hauteur du centre (du sol à la pointe du centre) : 1110 mm
