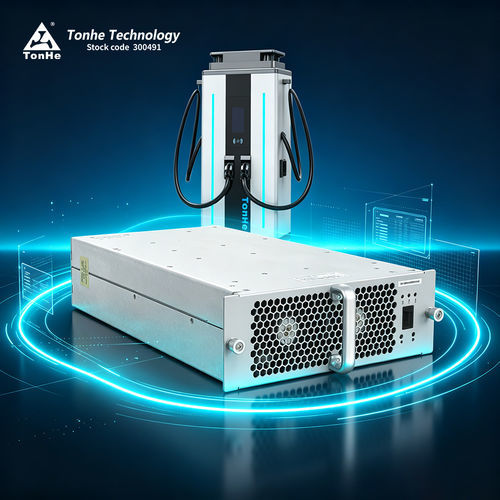

Module de charge pour véhicule électrique TH30F10030C8E-WT

EVDC

Présentation du produit
TH30F10030C8E-WT est un module AC/DC conçu pour les stations de recharge de véhicules électriques. Entrée trifasée quatre fils (trifase + PE) avec plage d'entrée 285–475 VAC. Puissance nominale jusqu'à 30 kW. Le module communique avec le contrôleur principal via CAN bus pour la configuration des paramètres, la télémétrie et le contrôle opérationnel.

Avantages

• Large plage de puissance constante en sortie : 300–1000 VCC
• Consommation en veille ultra-faible : <10 W
• Faible distorsion harmonique totale (THD) : ≤5 %
• Large plage de température de fonctionnement : -40 ℃ à +75 ℃
• Rendement élevé : pic ≥96 %

Performances paramétriques (résumé)
Modèle : TH30F10030C8E-WT

Entrée AC :
Tension nominale : 380 VAC trifasé ; plage d'utilisation 285–475 VAC
Fréquence : 50 ±5 Hz
Facteur de puissance : ≥0,99
Protection surtension entrée : 487 ±10 VAC
Protection sous-tension entrée : 270 ±10 VAC

Sortie DC :
Puissance de sortie nominale : 30 kW
Plage de tension de sortie : 50–1000 VCC
Plage de courant de sortie : 0,5–100 A
Plage puissance constante : lorsque Vout est 300–1000 VCC, sortie constante 20 kW (selon spécification)
Rendement maximal : ≥96 %
Temps de démarrage progressif : 3–8 s
Protection court-circuit : protection à rétablissement automatique / rollback
Précision régulation tension : ≤±0,5 %
THD : ≤5 %
Précision régulation courant : ≤±1 %
Déséquilibre de partage de courant : ≤±5 %

Environnement de fonctionnement
Température de fonctionnement : -40 ℃ à +75 ℃
Humidité relative : ≤95 % (sans condensation)
Altitude : ≤2000 m (dérating au-delà)

Caractéristiques produit

• Refroidissement : ventilation par ventilateur
• Consommation veille : <10 W
• Communication : CAN bus (typ. 125 kb/s, niveau 5 V)
• Configuration adresse et interface locale : écran digital et touches
• Dimensions : 460 × 218 × 84 mm (L × l × H)
• Poids : ≤13 kg
• MTBF : 500 000 heures

Centre de production et bancs d'essai
Fabrication conforme ISO9001 et IATF16949 avec lignes SMT automatisées, équipements de brasage et d'inspection. Laboratoire EMC de premier plan (CNAS) et moyens d'essai complets pour émissions rayonnées, immunité, transitoires et essais système. Production annuelle de modules supérieure à 500 000 unités après processus complets.

FAQ (sélection)

• Protocole de communication : CAN, vitesse typique 125 kb/s, niveau CAN 5 V.
• Encapsulation : la série supporte le remplissage par colle/potting.
• Installation : horizontal, position latérale ou inversée ; l'installation inversée peut nécessiter une face avant personnalisée sans poignée.
• Délai de livraison : échantillons/petites commandes typiquement ~7 jours ; commandes importantes ou personnalisées demandent coordination (ex. jusqu'à ~35 jours selon planning).
• Conditions de paiement : standard 100% TT à l'avance ; négociable pour partenariats long terme (ex. 50%+50% ou 30%+70%).
• Garantie : standard 12 mois à compter de la réception.
• Service après-vente : options en ligne et sur site selon contrat.

Caractéristiques techniques

• Modèle : TH30F10030C8E-WT
• Marque : Tonhe
• Code HS : 8504409999
• Puissance nominale : 30 kW
• Entrée AC : 285–475 VAC (trifase), nominal 380 VAC
• Fréquence : 50 ±5 Hz
• Sortie DC : 50–1000 VCC
• Courant de sortie : 0,5–100 A
• Plage puissance constante : 300–1000 VCC (20 kW constant dans cette plage selon spéc.)
• Rendement pic : ≥96 %
• Consommation veille : <10 W
• THD : ≤5 %
• Précision régulation tension : ≤±0,5 %
• Précision régulation courant : ≤±1 %
• Refroidissement : ventilateur
• Soft-start : 3–8 s
• Dimensions (L×l×H) : 460 × 218 × 84 mm
• Poids : ≤13 kg
• Température d'utilisation : -40 ℃ à +75 ℃
• Humidité relative : ≤95 % sans condensation
• Altitude : ≤2000 m (dérating au-delà)
• MTBF : 500 000 heures
• Communication : CAN bus (125 kb/s, niveau 5 V)
