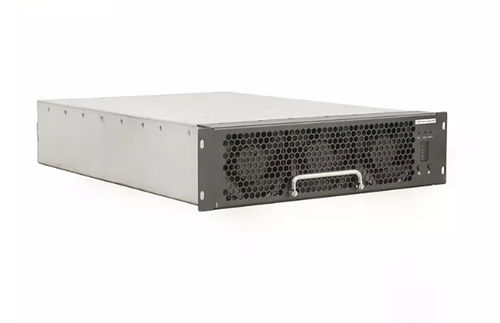

Module de charge pour véhicule électrique THWT30F10030C9EUR

EVDCDC rapide

Présentation du produit
Le THWT30F10030C9EUR est un module d'alimentation Tonhe destiné aux bornes de recharge pour véhicules électriques (VE). Certifié UL, il accepte une entrée CA triphasée quatre fils (tension nominale 480 VAC ; plage d'utilisation 432–528 VAC ; une autre section indique 286–533 VAC). Le module délivre jusqu'à 30 kW en sortie DC et communique via bus CAN pour la surveillance et le contrôle par l'unité de gestion de la station de charge.

Avantages produit

• Plage de tension de sortie : 200–1000 VDC (maintien de 30 kW constants à 250–1000 VDC selon spécification)
• Consommation en veille : <10 W
• Distorsion harmonique totale (THD) : ≤5%
• Température de fonctionnement : -30°C à +70°C (autre section : -40°C à +75°C)
• Rendement crête : ≥96% (tableau de spécifications) ; revendication marketing jusqu'à ≥97,5%

Performances paramétriques
Modèle : THWT30F10030C9EUR
Marque : Tonhe
Entrée AC : 480 VAC nominal, triphasé (sans ligne centrale) ; plage d'utilisation 432–528 VAC (autre mention : 286–533 VAC)
Fréquence : 60 Hz
Facteur de puissance d'entrée : ≥0,99
Protections surtension/sous-tension d'entrée : 531–543 VAC / 323–335 VAC
Puissance DC nominale : 30 kW
Plage de tension DC : 200–1000 VDC (30 kW constants à 250–1000 VDC)
Plage de courant DC : 0,5–120 A
Montée en charge (soft start) : ≤3 s
Protection court-circuit : auto-reprise
Précision de régulation tension : ≤±0,5%
Précision de régulation courant : ≤±1%
Déséquilibre partage de courant : ≤±5%
THD : ≤5%
Humidité : ≤95% (sans condensation)
Altitude : ≤2000 m (dérating au-delà)
Refroidissement : refroidissement par ventilateur
Dimensions (sans poignée) : 437,5 × 300 × 84 mm
Poids : ≤20 kg
MTBF : 500 000 heures

Centres de production et d'essais
Tonhe dispose de certifications ISO9001 et IATF16949. Les moyens de production comprennent lignes SMT, impression/inspection de pâte à souder, vagues de brasage, lignes de revêtement et lignes de vieillissement. Le centre d'essais comprend une chambre EMC semi-anéchoïque 3 m, charges électroniques, sources CA, analyseurs de puissance, chambres climatique et systèmes d'essais d'immunité pour validations complètes.

Emballage et expédition
Emballage industriel standard. Petites commandes expédiées par express (FedEx, DHL, UPS) ; grosses expéditions par mer ou air en conteneurs selon accord client.

FAQ — Points sélectionnés

• Protocole de communication : bus CAN (baud typique 125 kb/s ; niveau 5 V)
• Encapsulation : la série supporte le remplissage par colle
• Installation : horizontale, sur le côté ou à l'envers (panneau avant sans poignée disponible pour montage inversé)
• Délai indicatif : petites quantités (≥10 pcs) ≈ 7 jours ; commandes volumineuses ou sur mesure nécessitent plus de temps (jusqu'à ~35 jours selon planning)
• Conditions de paiement : TT avance ou modalités négociables (ex. 100% TT, 50/50, 30/70)
• Personnalisation : options OEM/ODM (plaque signalétique, logo, modèle, couleur, forme)
• Garantie : standard 12 mois à compter de la réception
• Après-vente : support en ligne et sur site selon contrat ; schéma de réponse 24 h pour assistance

Caractéristiques / Spécifications techniques

• Modèle : THWT30F10030C9EUR
• Marque : Tonhe
• Puissance DC nominale : 30 kW
• Plage tension DC : 200–1000 VDC (30 kW constants à 250–1000 VDC)
• Plage courant DC : 0,5–120 A
• Entrée AC nominale : 480 VAC triphasé (432–528 VAC opérationnel)
• Fréquence : 60 Hz
• Facteur de puissance : ≥0,99
• Rendement crête : ≥96% (tableau) ; jusqu'à ≥97,5% mentionné
• Consommation veille : <10 W
• THD : ≤5%
• Température de fonctionnement : -30°C ~ +70°C (autre section : -40°C ~ +75°C)
• Refroidissement : ventilateur
• Dimensions (sans poignée) : 437,5 × 300 × 84 mm
• Poids : ≤20 kg
• MTBF : 500 000 heures
