Module de charge EV TH30DS10030C8E-WT

DC

Présentation du produit

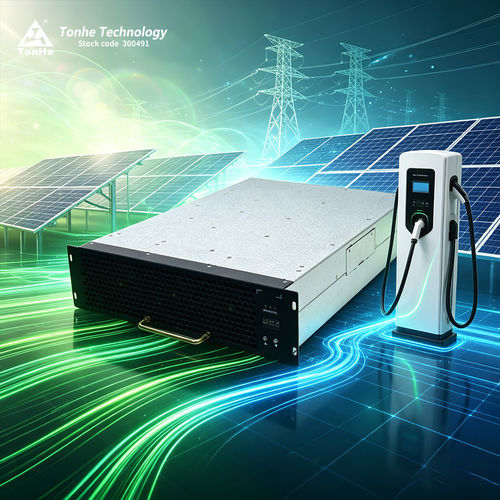

Le TH30DS10030C8E-WT est un module DC/DC de charge haute efficacité et haute densité de puissance développé par Tonhe pour bornes de recharge VE. Il accepte une entrée 200–850 VDC (nominale 750 VDC), délivre une puissance de sortie nominale de 30 kW et offre une large plage de puissance constante en sortie de 300–1000 VDC. Le module peut fonctionner à pleine puissance jusqu'à des températures ambiantes élevées (jusqu’à 55°C) sans réduction de puissance et communique via CAN avec le contrôleur principal pour le réglage des paramètres, la télémétrie et le contrôle d'état.

Avantages produit

• Rendement de conversion maximal ≥98%
• Plage ultra-large de puissance constante en sortie : 300–1000 VDC
• Consommation en veille ultra-faible : <10 W
• Faible distorsion harmonique totale : ≤5%
• Large plage de température de fonctionnement : -30°C à +75°C
• Niveau sonore en charge : ≈55 dB

Performances paramétriques
Modèle : TH30DS10030C8E-WT
Entrée DC — Tension nominale : 750 VDC ; plage de fonctionnement : 200–850 VDC
Entrée DC — Courant maximal : 60 A
Sortie DC — Puissance nominale : 30 kW
Sortie DC — Plage de tension de sortie : 50–1000 VDC
Sortie DC — Plage de courant de sortie : 0,5–100 A
Plage de puissance constante en sortie : 300–1000 VDC (30 kW constants dans cette plage)
Rendement maximal : ≥98%
Temps de démarrage progressif : 3–8 s
Protection court-circuit : protection par auto-retour
Précision régulation tension : ≤ ±0,5%
Précision régulation courant : ≤ ±1%
Déséquilibre de partage de courant : ≤ ±5%
Température de fonctionnement : -30°C à +75°C
Humidité relative : 5% RH à 95% RH (sans condensation)
Altitude : ≤2000 m (déraisonnement au-dessus de 2000 m)

Caractéristiques produit

• Refroidissement : ventilation forcée (ventilateur)
• Consommation en veille : <10 W
• Protocole de communication : CAN (vitesse typique 125 kb/s, niveau 5 V)
• Réglage adresse/paramètres : écran digital et boutons
• Dimensions (P × L × H) : 437,5 mm × 300 mm × 84 mm
• Poids : ≤16 kg
• MTBF : 500 000 heures

Centre de production
Tonhe Technology est certifiée ISO9001 et IATF16949. L’usine comprend des lignes SMT automatiques, impression et inspection de pâte à braser, ligne d’assemblage par vague, ligne de revêtement automatique et ligne d’essais et vieillissement. La capacité annuelle dépasse 500 000 modules de charge après l’ensemble des processus de production.

Centre d’essais
L’entreprise dispose d’un laboratoire EMC certifié CNAS et DiLAC, équipé d’une chambre semi-anéchoïque 3 m, charge électronique Chroma, source AC, analyseur de puissance Yokogawa WT1800, multimètre Fluke, chambres température/humidité et autres systèmes pour essais complets des modules et chargeurs.

Emballage & expédition
Petites commandes : expédition express porte-à-porte (ex. FedEx, DHL, UPS). Gros envois : transport maritime ou aérien en conteneurs selon volume et exigences client.

FAQ (sélection)

• Protocole de communication : CAN (vitesse typique 125 kb/s, niveau 5 V)
• Remplissage potting : compatibles avec remplissage par colle
• Installation : installation possible horizontale, sur le côté ou inversée (installation inversée peut nécessiter panneau frontal personnalisé sans poignée)
• Délai de livraison : délai courant ~7 jours pour quantités ≥10 ; échantillons possibles en stock ; commandes importantes/personnalisées ~35 jours
• Conditions de paiement : 100% T/T à l’avance standard ; négociable pour coopération long terme (ex. 50%/50% ou 30%/70%)
• Personnalisation : OEM/ODM disponibles ; nom entreprise, logo et modèle imprimables sur plaque signalétique ; couleur et forme personnalisables
• Garantie : 12 mois standard à partir de la réception
• Service après-vente : support en ligne et sur site selon contrat ; dispositif de réponse 24 h
• Certifications & export : ISO9001, IATF16949, CE, TUV ; exportation vers plusieurs pays

Caractéristiques / spécifications techniques

• Modèle : TH30DS10030C8E-WT
• Entrée DC tension nominale : 750 VDC (plage 200–850 VDC)
• Entrée DC courant maximal : 60 A
• Puissance de sortie nominale : 30 kW
• Plage tension de sortie : 50–1000 VDC
• Plage courant de sortie : 0,5–100 A
• Plage puissance constante : 300–1000 VDC (30 kW constants)
• Rendement maximal : ≥98%
• Temps de démarrage progressif : 3–8 s
• Protection court-circuit : auto-retour
• Précision régulation tension : ≤ ±0,5%
• Précision régulation courant : ≤ ±1%
• Déséquilibre partage courant : ≤ ±5%
• Température de fonctionnement : -30°C à +75°C
• Humidité relative : 5% RH à 95% RH (sans condensation)
• Altitude : ≤2000 m (déraisonnement au-dessus)
• Méthode de refroidissement : ventilation par ventilateur
• Consommation en veille : <10 W
• Communication : CAN (125 kb/s, niveau 5 V)
• Réglage adresse : écran digital et boutons
• Dimensions : 437,5 mm × 300 mm × 84 mm
• Poids : ≤16 kg
• MTBF : 500 000 heures
