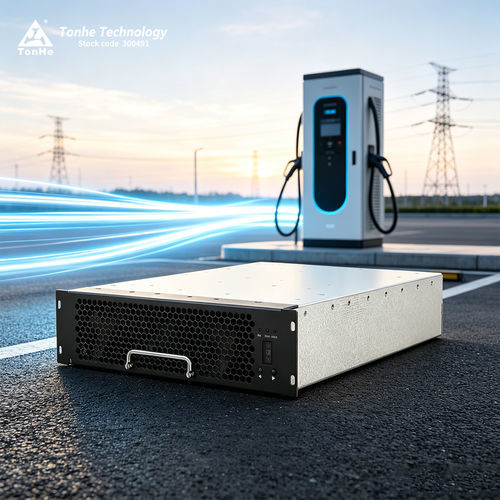

Module convertisseur numérique TH30F10025C7E-WT

tension / courantCAN Bustriphasé

Vue d'ensemble du produit
Le TH30F10025C7E-WT est un module redresseur AC/DC conçu par TonHe pour les stations de charge de véhicules électriques. Il fournit une puissance de sortie nominale de 30 kW et prend en charge une large plage de puissance constante de 250–1000 VDC. L'unité accepte une entrée triphasée à quatre conducteurs (270–490 VAC, 380 VAC nominal) et utilise un refroidissement par air intelligent avec modes normal et silencieux. La communication avec le contrôleur principal se fait via bus CAN pour la configuration des paramètres et le contrôle d'état. Ce redresseur fonctionne avec le BMS du véhicule pour la charge ; la charge est désactivée sans BMS compatible.

Avantages du produit

• Large plage de puissance constante : 250–1000 VDC
• Consommation de veille très faible : <10W
• Faible distorsion harmonique totale (THD) : ≤5%
• Large plage de température de fonctionnement : -40℃ à 75℃
• Efficacité de conversion maximale : ≥96%

Entrée AC
Tension d'entrée : 270–490 VAC (380 VAC nominal, triphasé quatre conducteurs)
Fréquence d'entrée : 50±5Hz
Facteur de puissance d'entrée : ≥0.99
Protection surtension : 490±10 VAC
Protection sous-tension : 270±10 VAC

Sortie DC
Puissance de sortie nominale : 30 kW
Plage de tension de sortie : 50–1000 VDC
Plage de courant de sortie : 0,5–120 A
Plage de puissance constante : 250–1000 VDC à 30 kW
Efficacité maximale : ≥96%
Temps de démarrage doux : 3–8 s
Protection contre les courts-circuits : retour automatique
Précision de la régulation de tension : ≤±0,5%
THD : ≤5%
Précision de la régulation de courant : ≤±1%
Déséquilibre de partage de courant : ≤±5%

Environnement d'exploitation
Température de fonctionnement : -30℃ à 75℃
Humidité relative : ≤95% (sans condensation)
Altitude : ≤2000 m (réduction de puissance au-delà de 2000 m)

Caractéristiques du produit
Méthode de refroidissement : Refroidissement par ventilateur
Consommation de veille : <10W
Protocole de communication : CAN
Réglage d'adresse : Affichage numérique et touches
Dimensions (L×l×H) : 437.5×300×84 mm
Poids : ≤15 kg
MTBF : 500 000 heures

Caractéristiques techniques

• Modèle : TH30F10025C7E-WT
• Marque : TonHe
• Puissance de sortie nominale : 30 kW
• Tension d'entrée AC : 270–490 VAC (380 VAC nominal)
• Fréquence d'entrée : 50±5Hz
• Plage de tension de sortie DC : 50–1000 VDC
• Plage de courant de sortie : 0,5–120 A
• Plage de puissance constante : 250–1000 VDC (30 kW constant)
• Efficacité maximale : ≥96%
• Distorsion harmonique totale (THD) : ≤5%
• Précision de la régulation de tension : ≤±0,5%
• Précision de la régulation de courant : ≤±1%
• Déséquilibre de partage de courant : ≤±5%
• Plage de température de fonctionnement : -30℃ à 75℃
• Humidité relative : jusqu'à 95% (sans condensation)
• Altitude : ≤2000 m (réduction de performance au-delà)
• Refroidissement : Refroidissement par ventilateur
• Communication : CAN
• Dimensions (L×l×H) : 437.5×300×84 mm
• Poids : ≤15 kg
• MTBF : 500 000 heures
