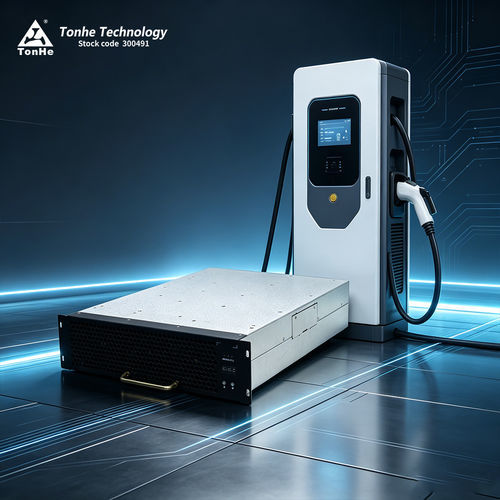

Module de puissance SiC TH30DS10030C8E-WT

DCDC

Présentation du produit
Le TH30DS10030C8E-WT est un module DC/DC à haute efficacité et haute densité de puissance, avec une large plage de puissance constante, développé par Tonhe pour bornes de recharge. Il accepte une entrée 200–850 VDC, délivre une puissance nominale de 30 kW et maintient 30 kW en sortie lorsque la tension est comprise entre 300–1000 VDC. Le module fonctionne en pleine puissance jusqu'à 55℃ sans dérating et communique avec le contrôleur principal via CAN pour la configuration, la télémétrie et le contrôle d'état.

Avantages produit

• Rendement élevé : rendement pic ≥ 98%
• Bruit en charge : 55 dB
• Large plage de puissance constante en sortie : 300–1000 VDC
• Consommation en veille ultra-faible : < 10 W
• Faible distorsion harmonique totale : ≤ 5%
• Large plage de température d'utilisation : -30℃ à +75℃

Performances paramétriques (éléments clés)
Réf. modèle : TH30DS10030C8E-WT
Entrée DC — Tension nominale : 750 VDC (plage 200–850 VDC)
Entrée DC — Courant maximal : 60 A
Sortie DC — Puissance nominale : 30 kW
Sortie DC — Plage de tension : 50–1000 VDC
Sortie DC — Plage de courant : 0,5–100 A
Sortie DC — Plage de puissance constante : 300–1000 VDC (30 kW constants)
Rendement pic : ≥ 98%
Temps de démarrage doux : 3–8 s
Protection court-circuit : protection à réenclenchement automatique
Précision régulation tension : ≤ ±0,5%
Précision régulation courant : ≤ ±1%
Déséquilibre partage courant : ≤ ±5%
Environnement de fonctionnement — Température : -30℃ à +75℃
Environnement de fonctionnement — Humidité relative : 5% RH à 95% RH (sans condensation)
Environnement de fonctionnement — Altitude : ≤ 2000 m (dérating au‑dessus de 2000 m)

Caractéristiques du produit

• Refroidissement : par ventilateur
• Consommation en veille : < 10 W
• Protocole de communication : CAN (125 kb/s, niveau CAN 5 V)
• Réglage d'adresse : affichage numérique et boutons
• Dimensions (P×L×H) : 437,5 mm × 300 mm × 84 mm
• Poids : ≤ 16 kg
• MTBF : 500 000 heures

Production et essais
La production respecte les systèmes qualité ISO9001 et IATF16949. Le processus utilise des lignes SMT entièrement automatiques, l'impression et l'inspection de pâte à braser, le brasage en vague, l'application automatique de vernis et des lignes de vieillissement. La capacité annuelle dépasse 500 000 modules. Tonhe dispose de laboratoires certifiés EMC et d'essais environnementaux, incluant chambres semi‑anechoïques EMC et chambres climatiques pour vérification des performances et de la fiabilité.

FAQ — Points sélectionnés

• Protocole de communication : CAN (baud 125 kb/s, niveau CAN 5 V)
• Encapsulation : toutes les séries acceptent le remplissage à la colle
• Installation : horizontal, sur le côté ou inversé (installation inversée peut nécessiter une face avant personnalisée)
• Garantie : standard 12 mois à compter de la livraison
• Service après-vente : support en ligne et sur site selon contrat

Spécifications techniques

• Réf. modèle : TH30DS10030C8E-WT
• Brand: Tonhe
• Tension d'entrée DC nominale : 750 VDC (plage 200–850 VDC)
• Courant d'entrée DC maximal : 60 A
• Puissance de sortie nominale : 30 kW
• Plage tension sortie : 50–1000 VDC
• Plage courant sortie : 0,5–100 A
• Plage puissance constante : 300–1000 VDC (30 kW constants)
• Rendement pic : ≥ 98%
• Temps de démarrage doux : 3–8 s
• Protection court-circuit : protection à réenclenchement automatique
• Précision régulation tension : ≤ ±0,5%
• Précision régulation courant : ≤ ±1%
• Déséquilibre partage courant : ≤ ±5%
• Température de fonctionnement : -30℃ à +75℃
• Humidité relative : 5% RH à 95% RH (sans condensation)
• Altitude : ≤ 2000 m (dérating au‑dessus)
• Refroidissement : par ventilateur
• Consommation en veille : < 10 W
• Protocole de communication : CAN
• Réglage d'adresse : affichage numérique, boutons
• Dimensions (P×L×H) : 437,5 mm × 300 mm × 84 mm
• Poids : ≤ 16 kg
• MTBF : 500 000 heures
