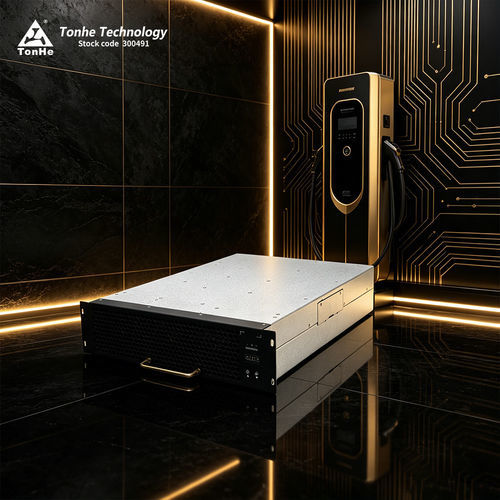

Convertisseur DC/DC régulé TH30DS10030C8E-WT

haute puissanceintégrépour chargeurs de véhicules électriques

Présentation du produit
Le TH30DS10030C8E-WT est un module DC/DC à haute efficacité, forte densité de puissance et large plage de puissance constante développé par Tonhe spécifiquement pour les bornes de recharge. Le produit accepte une entrée 200–850 VDC (tension nominale 750 VDC), une plage d'entrée à puissance constante 500–800 VDC, une puissance de sortie nominale de 30 kW et une plage de sortie à puissance constante 300–1000 VDC. Il peut fournir la pleine puissance jusqu'à 55℃ ambiant sans réduction de puissance. Le module de charge communique avec le moniteur principal via bus CAN pour permettre la configuration des paramètres, la collecte des paramètres de fonctionnement et le contrôle de l'état du module.

Avantages produit

• Haute efficacité de conversion : rendement pic ≥ 98%
• Bruit en charge maximale : 55 dB
• Large plage de puissance constante en sortie : 300–1000 VDC
• Consommation de veille ultra-faible : < 10 W
• Distorsion harmonique totale très faible : ≤ 5%
• Plage de température d'utilisation très large : -30℃ ~ +75℃

Performances paramétriques
Référence : TH30DS10030C8E-WT
Entrée DC : Tension nominale 750 VDC, plage de fonctionnement 200–850 VDC
Courant d'entrée maximal : 60 A
Sortie DC : Puissance de sortie nominale : 30 kW
Plage de tension de sortie : 50 ~ 1000 VDC
Plage de courant de sortie : 0,5 ~ 100 A
Plage de puissance constante en sortie : à 300–1000 VDC, puissance constante 30 kW
Rendement pic : ≥ 98%
Temps de démarrage progressif : 3 ~ 8 s
Protection court-circuit : protection par retour automatique
Précision régulation tension : ≤ ±0,5%
Précision régulation courant : ≤ ±1%
Déséquilibre partage de courant : ≤ ±5%

Capacités de production et d'essai
Tonhe Technology possède des certifications ISO9001 et IATF16949 pour ses activités de production. Le centre de production comprend 2 lignes SMT entièrement automatiques, impression et inspection automatiques de pâte à braser, ligne d'assemblage à vague, ligne automatique de peinture triplement protectrice et ligne de vieillissement/détection. La production annuelle de modules de charge dépasse 500 000 unités après plus de 50 processus de fabrication. Le centre d'essais comprend une chambre EMC semi-anéchoïque 3 m de classe mondiale (FRANKONIA), des charges et sources électriques Chroma, un analyseur de puissance Yokogawa WT1800, des chambres climatiques (-60℃ à +150℃) et des systèmes avancés de test d'immunité transitoire.

Caractéristiques / Spécifications techniques

• Modèle : TH30DS10030C8E-WT
• Marque : Tonhe
• Tension d'entrée DC nominale : 750 VDC ; plage de fonctionnement 200–850 VDC
• Courant d'entrée maximal : 60 A
• Puissance de sortie nominale : 30 kW
• Plage de tension de sortie : 50–1000 VDC
• Plage de courant de sortie : 0,5–100 A
• Plage de puissance constante en sortie : 300–1000 VDC (30 kW constant)
• Rendement pic : ≥ 98%
• Temps de démarrage progressif : 3–8 s
• Protection court-circuit : protection par retour automatique
• Précision régulation tension : ≤ ±0,5%
• Précision régulation courant : ≤ ±1%
• Déséquilibre partage de courant : ≤ ±5%
• Température de fonctionnement : -30℃ ~ +75℃ (pleine puissance jusqu'à 55℃ sans dégradation)
• Humidité relative : 5% RH ~ 95% RH (sans condensation)
• Altitude : ≤ 2000 m (dérating au-delà de 2000 m)
• Méthode de refroidissement : Refroidissement par ventilateur
• Consommation en veille : < 10 W
• Protocole de communication : CAN (baud rate CAN 125 kb/s, niveau logique CAN 5 V)
• Réglage d'adresse : affichage écran digital, commande par bouton
• Dimensions module (P*L*H) : 437,5 mm * 300 mm * 84 mm
• Poids : ≤ 16 kg
• MTBF : 500 000 heures
