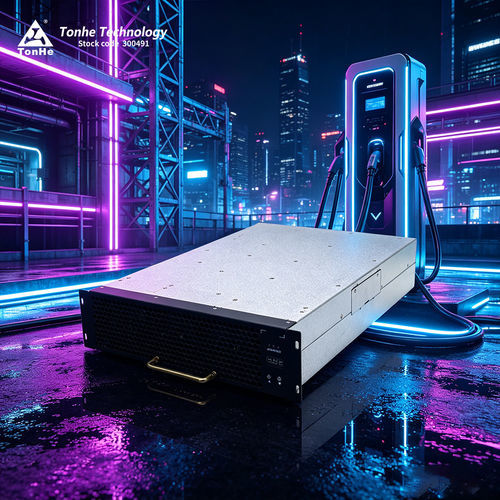

Module de charge EV TH30F10030C9E-WT

DC

Aperçu
Le TH30F10030C9E-WT est un module AC/DC basse émission acoustique, haute efficacité et forte densité de puissance conçu pour bornes de charge VE. Il accepte une alimentation triphasée quatre fils et fournit une sortie DC stable jusqu'à 30 kW. La communication et le contrôle à distance sont assurés via CAN bus.

Fonctions principales

• Puissance de sortie nominale : 30 kW.
• Plage de puissance constante ultra-large : prise en charge d'une sortie constante de 30 kW sur une large plage de tension DC.
• Communication CAN pour configuration des paramètres, collecte des données de fonctionnement et contrôle d'état.

Tableau technique (paramètres clés)

• Modèle : TH30F10030C9E-WT
• Tension d'entrée AC : 380 VAC nominal (triphasé, sans neutre), plage de fonctionnement 285–475 VAC
• Fréquence d'entrée : 50 ±5 Hz
• Facteur de puissance : ≥0,99
• Protection surtension d'entrée : 487 ±10 VAC
• Protection sous-tension d'entrée : 270 ±10 VAC
• Puissance de sortie DC nominale : 30 kW
• Plage de tension de sortie DC : 50–1000 VDC
• Plage de courant de sortie DC : 0,5–100 A
• Plage de puissance constante : 300–1000 VDC (30 kW constant)
• Rendement maximal : ≥96,5%
• Temps de démarrage progressif : 3–8 s
• Protection court-circuit : reprise automatique (self-rollback)
• Précision de régulation de tension : ≤±0,5%
• Précision de régulation du courant : ≤±1%
• Distorsion harmonique totale (THD) : ≤5%
• Déséquilibre de partage de courant : ≤±5%
• Température de fonctionnement : -30 ℃ à +75 ℃
• Humidité relative : ≤95% (sans condensation)
• Altitude : ≤2000 m (dérating au-dessus de 2000 m)
• Refroidissement : ventilation forcée
• Consommation en veille : <6 W
• Protocole de communication : CAN (125 kbps, niveau 5 V)
• Réglage d'adresse : écran numérique et touches
• Dimensions (L×l×H, sans poignée) : 437,5 × 300 × 84 mm
• Poids : ≤16 kg
• MTBF : 500 000 heures

Description du produit
Optimisé pour la charge de véhicules électriques, le TH30F10030C9E-WT combine faible niveau sonore et forte densité de puissance. Il accepte une large plage de tensions d'entrée AC et délivre une sortie DC stable jusqu'à 30 kW. Conçu pour fonctionner sur une large plage de températures ambiantes sans dérating dans les limites spécifiées, il intègre la communication CAN pour la configuration distante et la supervision.

Caractéristiques techniques

• Modèle : TH30F10030C9E-WT
• Marque : Tonhe
• Puissance nominale DC : 30 kW
• Tension de sortie DC : 50–1000 VDC
• Courant de sortie : 0,5–100 A
• Plage de puissance constante : 300–1000 VDC
• Rendement : ≥96,5%
• Refroidissement : ventilateur
• Consommation veille : <6 W
• Communication : CAN (125 kbps, 5 V)
• Dimensions : 437,5 × 300 × 84 mm (sans poignée)
• Poids : ≤16 kg
• Température de fonctionnement : -30 ℃ à +75 ℃
• MTBF : 500 000 heures
