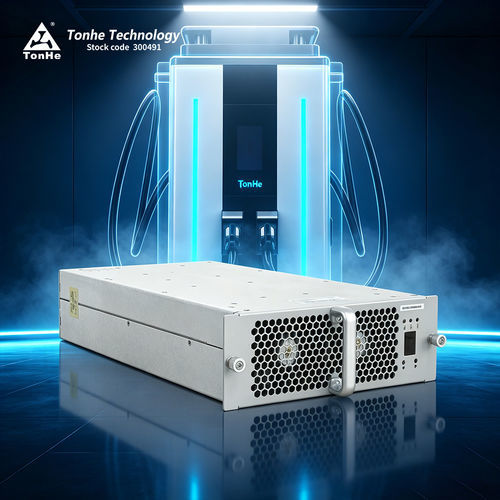

Module de puissance numérique TH30F10030C8E-WT

pour la recharge de véhicules électriquesACDCAC

Aperçu du produit
Le Tonhe TH30F10030C8E-WT est un module redresseur AC/DC haute efficacité conçu pour les bornes de recharge pour véhicules électriques. Il accepte une entrée triphasée à quatre conducteurs (trois phases + PE), prend en charge 285–475 VAC et fournit une puissance de sortie CC nominale de 30 kW. Le module communique avec le contrôleur via CAN bus pour la configuration, la surveillance et le contrôle.

Avantages clés

• Plage de puissance constante étendue : 300–1000 VCC
• Consommation en veille ultra-faible : <10 W
• Faible distorsion harmonique totale (THD) : ≤5%
• Large plage de température de fonctionnement : -40 °C à +75 °C
• Efficacité de conversion élevée : pic ≥96%

Performance paramétrique (résumé)
Modèle : TH30F10030C8E-WT
Marque : Tonhe
Tension d'entrée AC nominale : 380 VAC triphasé (fonctionnement 285–475 VAC)
Fréquence d'entrée AC : 50 ± 5 Hz
Facteur de puissance d'entrée : ≥0.99
Protection surtension d'entrée : 487 ± 10 VAC
Protection sous-tension d'entrée : 270 ± 10 VAC
Puissance de sortie CC nominale : 30 kW
Plage de tension de sortie CC : 50–1000 VCC
Plage de courant de sortie CC : 0,5–100 A
Remarque puissance constante : lorsque la tension de sortie est 300–1000 VCC, puissance constante de 20 kW
Efficacité maximale : ≥96%
Temps de démarrage progressif : 3–8 s
Protection court-circuit : auto-retour
Précision régulation tension : ≤±0,5%
THD : ≤5%
Précision régulation courant : ≤±1%
Déséquilibre partage courant : ≤±5%

Environnement de fonctionnement
Température de fonctionnement : -40 °C à +75 °C
Humidité relative : ≤95% sans condensation
Altitude : ≤2000 m (dérating au-delà de 2000 m)

Caractéristiques du produit

• Refroidissement : ventilation par ventilateur
• Puissance en veille : <10 W
• Communication : CAN bus (125 kb/s)
• Réglage adresse : écran numérique et commande par touches
• Dimensions (L×l×H) : 460 × 218 × 84 mm
• Poids : ≤13 kg
• MTBF : 500 000 heures

Centre de production
La fabrication suit ISO9001 et IATF16949, avec lignes SMT, sérigraphie et inspection de pâte à braser, brasage à la vague, vernissage et essais de vieillissement. La production annuelle dépasse 500 000 modules après process complet.

Centre de test
Équipements de test : chambre EMC semi-anéchoïque 3 m, bancs électroniques Chroma, sources AC, analyseurs de puissance Yokogawa WT1800, chambres climatiques et systèmes de test transitoire AXOS8 pour essais électriques, EMC, température et fiabilité.

Certificats et applications
Certifications citées : CE, TUV et certificats ISO/IATF société. Convient pour bornes résidentielle, points de charge publics et chargeurs rapides (Type 2) ; compatible voitures, SUV, utilitaires et pick-up.

Emballage et expédition
Emballage selon taille de commande : petites commandes via coursiers (FedEx, DHL, UPS), gros volumes par mer ou air en conteneurs. Incoterm couramment utilisé : FOB Shijiazhuang.

FAQ (réponses techniques sélectionnées)

• Protocole de communication : CAN, débit 125 kb/s, niveau CAN 5 V.
• Potting : toute la série supporte l'encapsulage par résine.
• Installation : horizontal, sur côté ou inversé. Option panneau avant sans poignée pour installation inversée en personnalisation.
• Garantie : standard 12 mois à réception de la marchandise.
• OEM/ODM : personnalisation plaque signalétique, couleur et forme disponible.

Spécifications techniques

• Modèle : TH30F10030C8E-WT
• Marque : Tonhe
• Code HS : 8504409999
• Puissance de sortie CC nominale : 30 kW
• Plage de tension sortie CC : 50–1000 VCC
• Plage de courant sortie CC : 0,5–100 A
• Remarque puissance constante : 20 kW constant à 300–1000 VCC
• Efficacité maximale : ≥96%
• Consommation en veille : <10 W
• THD : ≤5%
• Précision régulation tension : ≤±0,5%
• Précision régulation courant : ≤±1%
• Déséquilibre partage courant : ≤±5%
• Tension d'entrée AC nominale : 380 VAC triphasé (285–475 VAC)
• Fréquence d'entrée : 50 ± 5 Hz
• Facteur de puissance : ≥0.99
• Surtension d'entrée : 487 ± 10 VAC
• Sous-tension d'entrée : 270 ± 10 VAC
• Temps soft-start : 3–8 s
• Protection court-circuit : auto-retour
• Refroidissement : ventilation par ventilateur
• Communication : CAN bus (125 kb/s)
• Réglage adresse : écran numérique et touches
• Dimensions (L×l×H) : 460 × 218 × 84 mm
• Poids : ≤13 kg
• Température fonctionnement : -40 °C à +75 °C
• Humidité relative : ≤95% sans condensation
• Altitude : ≤2000 m (dérating au-delà)
• MTBF : 500 000 heures
