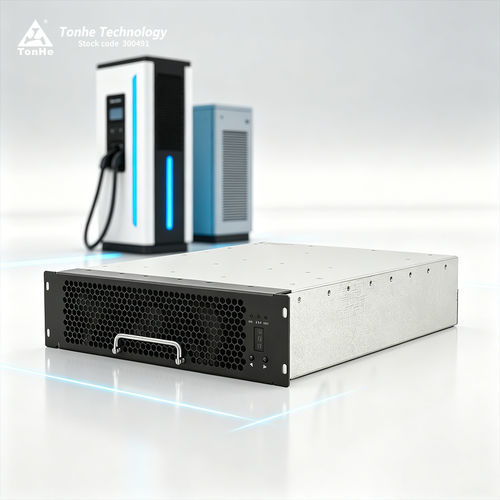

Module de charge EV TH30F10025C7E-WT

DC

Bref descriptif
Le TH30F10025C7E-WT est un module AC/DC redresseur pour stations de charge VE. Il délivre une puissance nominale de 30 kW, accepte une entrée triphasée quatre fils (3~ + PE) et propose une plage de puissance constante large de 250–1000 VCC. Refroidissement par air (ventilateur) avec modes de fonctionnement sélectionnables. La communication CAN permet la configuration des paramètres et le contrôle avec le contrôleur de station et l'interaction avec le BMS véhicule.

Introduction du produit
Conçu pour la recharge rapide, le redresseur accepte 270–490 VAC (tension ligne, trifilaire) et fournit 30 kW constants dans la plage 250–1000 VCC. Modes ventilateur normal et silencieux, communication CAN (125 kb/s typ.), et blocage de la charge en l'absence de BMS compatible.

Avantages produit

• Large plage de puissance constante : 250–1000 VCC
• Consommation en veille très faible : <10 W
• Basse distorsion harmonique totale (THD) : ≤5%
• Plage de température d'utilisation étendue : -30℃ à 75℃
• Rendement de conversion élevé (pic) : ≥96%

Performances paramétriques (résumé)
Modèle : TH30F10025C7E-WT

Entrée AC :

• Tension nominale : 380 VAC (triphasé) ; plage 270–490 VAC
• Fréquence : 50±5 Hz
• Facteur de puissance : ≥0,99
• Protections surtension/sous-tension : 490±10 VAC / 270±10 VAC

Sortie CC :

• Puissance nominale : 30 kW
• Plage de tension de sortie : 50–1000 VCC (puissance constante 250–1000 VCC)
• Plage de courant : 0,5–120 A
• Rendement maximal : ≥96%
• Soft start : 3–8 s
• Protections : protection court-circuit par rollback ; précision régulation tension ≤±0,5% ; régulation courant ≤±1% ; déséquilibre partage courant ≤±5%

Environnement d'exploitation

• Température de travail : -30℃ à 75℃
• Humidité relative : ≤95% (sans condensation)
• Altitude : ≤2000 m (dérating au-delà)

Caractéristiques produit

• Méthode de refroidissement : refroidissement par ventilateur, modes sélectionnables
• Consommation en veille : <10 W
• Communication : CAN (baud typ. 125 kb/s, niveau 5 V)
• Réglage adresse : écran digital et touches
• Dimensions : 437,5 × 300 × 84 mm (L × l × H)
• Poids : ≤15 kg
• MTBF : 500 000 heures

Production & capacités de test
Fabrication selon ISO9001 et IATF16949 avec lignes SMT et d'assemblage automatisées. Tests internes : chambre EMC semi-anéchoïque 3 m, chambres température/humidité, analyseurs de puissance et charges DC/AC pour validation système.

Certificats & emballage
Certifications qualité : ISO9001, IATF16949. Certifications produits généralement mentionnées : CE/TUV. Conditionnement : envois par express pour petites quantités, maritime/aérien pour commandes en volume.

FAQ (points clés)

• Protocole de communication : CAN (baud typ. 125 kb/s, niveau 5 V)
• Encapsulation/gel : prise en charge pour la série
• Montage : horizontal, position latérale ou inversée (personnalisation façade possible)
• Délais : échantillons/petites quantités rapides ; grandes ou personnalisées selon production
• Modalités de paiement : TT anticipé standard ; négociable pour relations long terme
• Garantie : 12 mois à réception

Spécifications techniques

• Modèle : TH30F10025C7E-WT
• Marque : TonHe
• Entrée AC : 270–490 VAC, 3 phases, 50±5 Hz, PF ≥0,99
• Sortie CC : 30 kW, 50–1000 VCC, 0,5–120 A
• Plage puissance constante : 250–1000 VCC à 30 kW
• Rendement pic : ≥96%
• THD : ≤5%
• Consommation veille : <10 W
• Température : -30℃ à 75℃
• Refroidissement : ventilateur
• Dimensions : 437,5 × 300 × 84 mm
• Poids : ≤15 kg
• MTBF : 500 000 heures
