Module de puissance SiC TH30F10025C7E-WT

ACDC

Présentation

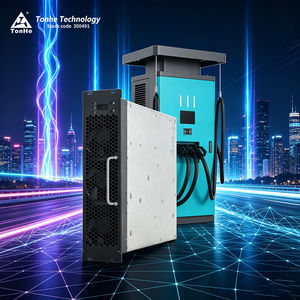

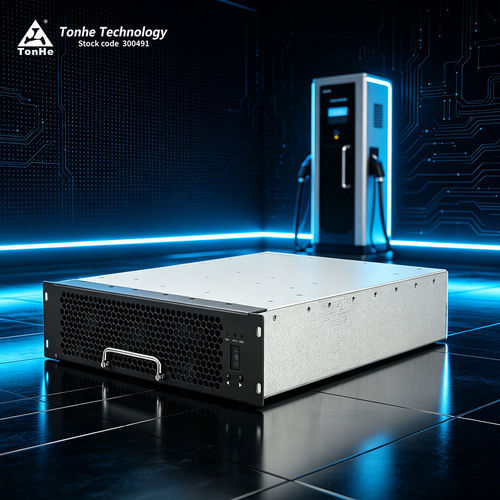

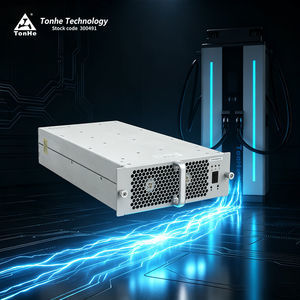

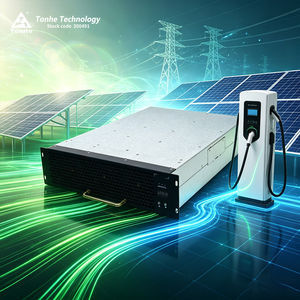

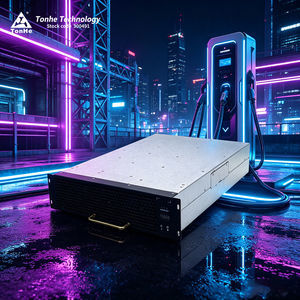

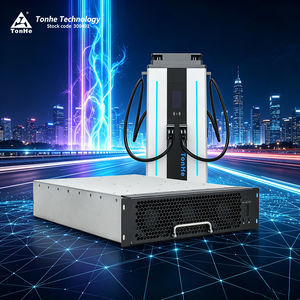

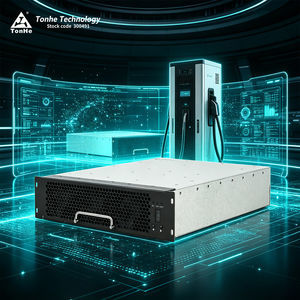

Le TH30F10025C7E-WT est un module AC/DC de redresseur EV de TonHe conçu pour les stations de recharge. Il fournit une puissance nominale de 30 kW avec une large plage de puissance constante (250–1000 Vdc). Le module accepte une entrée triphasée à quatre fils, un refroidissement par ventilateur intelligent (modes normal / silencieux) et la communication CAN pour l'intégration avec le contrôleur de station et le BMS du véhicule.

Introduction
Le TH30F10025C7E-WT offre une haute densité de puissance et un rendement de conversion élevé pour les applications de recharge EV commerciales. Il interagit avec le BMS du véhicule pour gérer la charge ; en l'absence de communication BMS appropriée, la charge est inhibée afin d'assurer la sécurité de la batterie.

Avantages produit

• Large plage de puissance constante : 250–1000 Vdc (30 kW constants dans cette plage)
• Consommation en veille très faible : <10 W
• Faible distorsion harmonique totale : THD ≤5%
• Large plage de température de fonctionnement : -30℃ à 75℃
• Rendement maximal élevé : ≥96%

Performances paramétriques
Référence TH30F10025C7E-WT

Entrée AC
Tension nominale : 380 Vac, triphasé (trois phases + PE), plage de fonctionnement 270–490 Vac
Fréquence d'entrée : 50±5 Hz
Facteur de puissance : ≥0.99
Protection surtension entrée : 490±10 Vac
Protection sous-tension entrée : 270±10 Vac

Sortie DC
Puissance de sortie nominale : 30 kW
Plage de tension de sortie : 50–1000 Vdc
Plage de courant de sortie : 0.5–120 A
Plage de puissance constante : 30 kW constant pour 250–1000 Vdc
Rendement maximal : ≥96%
Temps de démarrage progressif : 3–8 s
Protection court-circuit : protection par recoupement automatique
Précision de régulation de tension : ≤±0.5%
Précision de régulation du courant : ≤±1%
Déséquilibre de partage de courant : ≤±5%
THD : ≤5%

Environnement d'utilisation
Température de fonctionnement : -30℃ à 75℃
Humidité relative : ≤95% (sans condensation)
Altitude : ≤2000 m (dérating au-dessus de 2000 m)

Caractéristiques produit
Méthode de refroidissement : refroidissement par ventilateur (modes normal / silencieux)
Consommation en veille : <10 W
Protocole de communication : CAN (125 kb/s, niveau 5 V)
Réglage d'adresse : affichage numérique et touches
Dimensions du module : 437.5 × 300 × 84 mm (L × l × H)
Poids : ≤15 kg
MTBF : 500 000 heures

Résumé du centre de production et d'essais
TonHe Technology exploite des lignes SMT, des lignes d'assemblage et de brasage automatisées, des lignes de vieillissement et d'inspection, ainsi qu'un laboratoire EMC accrédité. Les équipements de test incluent une chambre semi-anéchoïque 3 m, des charges électroniques programmables, des analyseurs de puissance et des chambres climatiques pour assurer la conformité et la production de masse.

Spécifications techniques

• Modèle : TH30F10025C7E-WT
• Marque : TonHe
• Puissance de sortie nominale : 30 kW
• Plage de tension de sortie : 50–1000 Vdc (30 kW constants à 250–1000 Vdc)
• Plage de courant de sortie : 0.5–120 A
• Rendement maximal : ≥96%
• Tension d'entrée : 380 Vac nominal, triphasé ; plage 270–490 Vac
• Fréquence d'entrée : 50±5 Hz
• Facteur de puissance : ≥0.99
• THD : ≤5%
• Veille : <10 W
• Communication : CAN (125 kb/s, 5 V)
• Refroidissement : ventilateur
• Température de fonctionnement : -30℃ à 75℃
• Dimensions : 437.5 × 300 × 84 mm
• Poids : ≤15 kg
• MTBF : 500 000 heures
