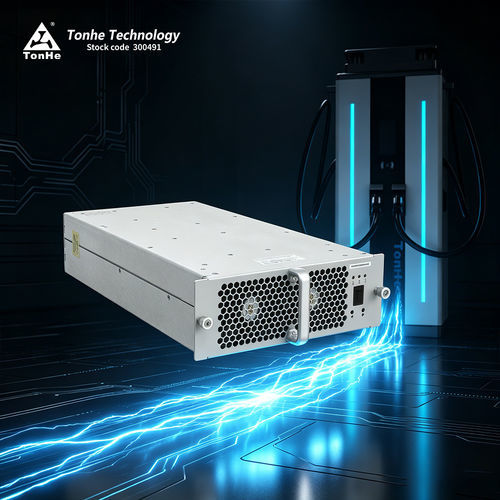

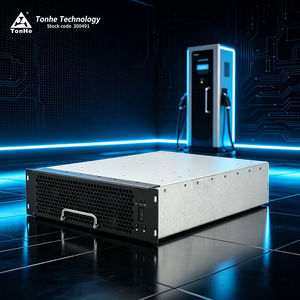

Module de puissance SiC TH30F10030C8E-WT

ACDC

Brève introduction
Le TH30F10030C8E-WT est un module AC/DC à haute efficacité et forte densité de puissance développé par Tonhe pour stations de recharge EV. Il accepte une entrée triphasée quatre fils (3~ + PE), supporte une plage d'entrée 285VAC–475VAC et fournit jusqu'à 30kW (plage d'utilisation en puissance constante : 300–1000VDC). Le module communique avec le contrôleur principal via CAN bus pour la configuration des paramètres, la télémétrie et le contrôle d'état.

Avantages

• Large plage de puissance constante : 300–1000VDC
• Consommation en veille très faible : <10W
• Faible distorsion harmonique totale (THD) : ≤5%
• Large plage de températures de fonctionnement : -40℃ à +75℃
• Rendement maximal élevé : ≥96%

Performances paramétriques (éléments clés)

• Modèle : TH30F10030C8E-WT
• Entrée AC tension nominale : 380Vac (triphasé, sans neutre) ; plage 285–475Vac
• Fréquence : 50±5Hz
• Facteur de puissance : ≥0.99
• Protection surtension AC : 487±10Vac ; sous-tension : 270±10Vac
• Puissance de sortie DC nominale : 30kW
• Plage tension sortie DC : 50–1000Vdc
• Plage courant sortie DC : 0.5–100A
• Puissance constante : pour 300–1000Vdc sortie constante 20kW (opération en puissance constante selon plage spécifiée)
• Rendement maximal : ≥96%
• Temps de démarrage progressif : 3–8s
• Protection contre court-circuit : protection avec rétablissement automatique
• Précision régulation tension : ≤±0.5%
• Précision régulation courant : ≤±1%
• Déséquilibre partage courant : ≤±5%
• THD : ≤5%

Environnement de fonctionnement

• Température de fonctionnement : -40℃ à +75℃
• Humidité relative : ≤95% (sans condensation)
• Altitude : ≤2000m (dérating au-delà de 2000m)

Caractéristiques du produit

• Méthode de refroidissement : refroidissement par ventilateur
• Consommation en veille : <10W
• Protocole de communication : CAN (CAN bus), débit 125 kb/s, niveau 5V
• Réglage/adressage : affichage digital et commandes par touches
• Dimensions (L×l×H) : 460 × 218 × 84 mm
• Poids : ≤13 kg
• MTBF : 500 000 heures
• Montage : horizontal, sur le côté ou inversé (personnalisation du panneau avant possible)
• Possibilité de potting (remplissage de colle) sur demande

Centre de production et d'essai
Fabriqué dans des installations certifiées ISO9001 et IATF16949. Processus de production : lignes SMT, brasure vague, revêtement et tests de vieillissement. Le centre de test comprend un laboratoire EMC et des équipements complets pour les tests de chargeurs et modules.

Certificats & Exportation
Certifications société/produit : ISO9001 et IATF16949 ; modules et chargeurs disposent de certifications telles que CE/TUV et sont exportés vers plusieurs pays.

Emballage & Expédition
Emballage de protection adapté au transport maritime, aérien ou express. Petites commandes : expédition express ; gros volumes : fret maritime ou aérien en conteneur.

FAQ (sélection)

• Q : Quel est le protocole de communication du module ?
  A : CAN ; débit 125 kb/s ; niveau 5V.
• Q : Les modules supportent-ils le potting (remplissage colle) ?
  A : Oui, les séries supportent le potting sur demande.
• Q : Quelles orientations d'installation sont possibles ?
  A : Horizontal, sur le côté ou inversé ; personnalisation du panneau avant disponible.
• Q : Délais de livraison typiques ?
  A : Variables selon quantité et personnalisation ; exemple indicatif : ~35 jours pour grandes séries/custom ; petites quantités/échantillons plus rapides.
• Q : Modalités de paiement ?
  A : Paiement TT en avance standard ; conditions négociables pour partenariats long terme.
• Q : Durée de garantie ?
  A : Garantie standard 12 mois à compter de la réception.
• Q : Service après-vente ?
  A : Support en ligne et sur site selon contrat ; engagement de réponse sous 24 heures pour cas projet.

Caractéristiques techniques

• Modèle : TH30F10030C8E-WT
• Marque : Tonhe
• Entrée AC : 380Vac nominal (triphasé) ; plage 285–475Vac
• Fréquence d'entrée : 50±5Hz
• Facteur de puissance : ≥0.99
• Surtension d'entrée : 487±10Vac
• Sous-tension d'entrée : 270±10Vac
• Puissance de sortie DC : 30kW
• Plage tension sortie : 50–1000Vdc
• Plage courant sortie : 0.5–100A
• Plage puissance constante : 300–1000Vdc (20kW constant dans la plage spécifiée)
• Rendement pic : ≥96%
• Temps soft-start : 3–8s
• Protection court-circuit : auto-rétablissement
• Précision régulation tension : ≤±0.5%
• THD : ≤5%
• Précision régulation courant : ≤±1%
• Déséquilibre partage courant : ≤±5%
• Température : -40℃ à +75℃
• Humidité relative : ≤95% (sans condensation)
• Altitude : ≤2000m (dérating au-delà)
• Refroidissement : ventilateur
• Consommation veille : <10W
• Communication : CAN
• Adressage : écran digital et touches
• Dimensions : 460 × 218 × 84 mm
• Poids : ≤13 kg
• MTBF : 500 000 heures
