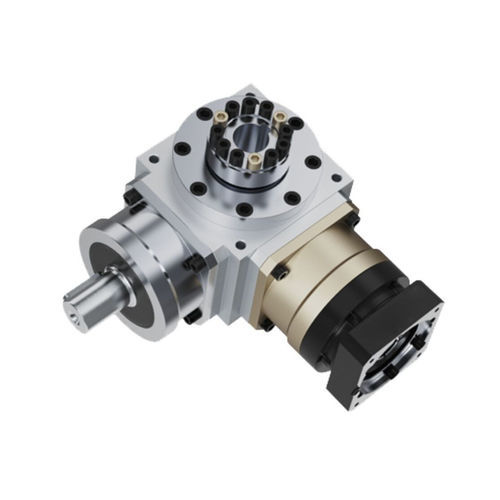

Réducteur à couple spiroconique NT series

orthogonalà arbre creux1 - 5 Nm

● IntroductionUn réducteur à engrenages coniques à angle droit avec alésage comporte un arbre d'entrée avec une conception d'alésage et une plaque de bride de raccordement pour l'accouplement direct du moteur. Ses arbres d'entrée et de sortie sont disposés à un angle de 90 degrés, ce qui permet de rediriger la puissance par le biais de mécanismes d'engrenage tels que des engrenages coniques en spirale ou des engrenages coniques. La conception de base est axée sur l'optimisation de l'efficacité spatiale, ce qui la rend adaptée aux équipements d'automatisation industrielle, aux machines-outils à commande numérique, aux machines d'emballage et à d'autres applications nécessitant une installation compacte ou une transmission de puissance directionnelle. En fonction des exigences opérationnelles spécifiques, les matériaux des boîtiers varient : les boîtiers en aluminium sont prioritaires pour les systèmes automatisés et les scénarios sensibles au poids ; les boîtiers en acier inoxydable conviennent aux environnements résistants à la corrosion tels que la transformation des aliments, les produits pharmaceutiques et l'ingénierie marine ; les boîtiers en acier allié sont conçus pour les applications lourdes telles que les systèmes de levage d'entrepôts intelligents.● Conception convivialeComporte un alésage d'entrée d'arbre et une bride de raccordement pour une connexion directe du moteur, garantissant la facilité d'utilisation.● La structure d'engrenage conique interne et la disposition perpendiculaire de l'arbre d'entrée/sortie minimisent l'encombrement de l'équipement, ce qui le rend particulièrement adapté aux espaces d'installation confinés.● Rendement de transmission élevé et faible consommation d'énergieEmploie un engrenage de précision et un système de lubrification optimisé, atteignant un rendement de transmission de plus de 95 % tout en réduisant la perte d'énergie.● Haute précision et faible bruitLa combinaison d'engrenages hélicoïdaux ou coniques avec un usinage de précision permet d'obtenir un jeu minimal, un positionnement précis, un fonctionnement en douceur et de faibles niveaux sonores.● Capacité de charge et durabilité élevéesLes matériaux à haute résistance (tels que l'acier forgé de première qualité) et les processus de traitement thermique améliorent la capacité de charge, supportant d'importantes charges radiales et axiales et prolongeant la durée de vie.● Diverses configurations de sortieDisponibles dans diverses configurations de sortie : entrée creuse avec sortie d'arbre, entrée creuse avec sortie creuse, entrée d'arbre avec sortie d'arbre et entrée d'arbre avec sortie creuse.● Applications adaptéesIdéales pour les plates-formes de levage et les systèmes multi-modules entraînés par un seul moteur.Tableau des spécifications (feuille 1)Données sur les performances des réducteurs (les performances et les spécifications de la série ATB sont les mêmes que celles de la série AT)SpécificationsÉtageRapport de réductionANT065 FLNT065 FL1NT065 FHNT065 FCNT065 FR1NT075 FLNT075 FL1NT075 FHNT075 FCNT075 FR1NT090 FLNT090 FL1NT090 FHNT090 FCNT090 FR1NT110 FLNT110 FL1NT110 FHNT110 FCNT110 FR1NT140 FLNT140 FL1NT140 FHNT140 FCNT140 FR1NT170 FLNT170 FL1NT170 FHNT170 FCNT170 FR1NT210 FLNT210 FL1NT210 FHNT210 FCNT210 FRNT240 FLNT240 FL1NT240 FHNT240 FCNT240 FR1NT280 FLNT280 FL1NT280 FHNT280 FCNT280 FR1Couple de sortie nominal T₂N (Nm)Nm112545781503605851,3002,1503,2001.52545781503605851,3002,1503,20022442681503305441,2202,0103,05031833541202704501,0201,6502,85041328481002243768601,4102,3005122540851963207401,2102,000Tableau des spécifications (feuille 2)Données sur les performances du réducteur de vitesseSpécificationÉtageRapport de réductionANT065 FLNT065 FL1NT065 FHNT065 FCNT065 FRNT075 FLNT075 FL1NT075 FHNT075 FCNT075 FR1NT090 FLNT090 FL1NT090 FHNT090 FCNT090 FR1NT110 FLNT110 FLNT110 FHNT110 FCNT110 FR1NT140 FLNT140 FLNT140 FHNT140 FCNT140 FR1NT170 FLNT170 FL1NT170 FHNT170 FCNT170 FRNT210 FLNT210 FL1NT210 FHNT210 FCNT210 FR1NT240 FLNT240 FL1NT240 FHNT240 FCNT240 FRNT280 FLNT280 FL1NT280 FHNT280 FCNT280 FRMoment d'inertie J₁110.511.303.147.6223.5459.09195.96365.38787.631.50.461.152.806.6519.3449.38156.02279.62584.28Couple de sortie nominal : jusqu'à 3 200 NmCouple d'accélération maximal : 1.5 fois le couple de sortie nominalVitesse d'entrée d'accélération maximale : jusqu'à 8 000 tr/minContrecoup : ≤6 arcmin (un étage), ≤8 arcmin (deux étages), ≤10 arcmin (trois étages)Charge radiale admissible : jusqu'à 18 000 NP Charge axiale admissible : jusqu'à 9 000 NSDurée de vie : 20 000 heuresRendement : jusqu'à ≥98%Température de fonctionnement : -10℃~90℃Lubrification : Graisse lubrifiante synthétiqueNiveau sonore : ≤84 dB(A) à n₁=1500rpmCaractéristiques techniques / spécificationsRéducteur à couple conique à angle droit avec alésageArbres d'entrée/sortie à un angle de 90 degrésAccouplement direct du moteur par brideOptimisé pour les installations compactesDisponible en aluminium, acier inoxydable, ou en acier alliéPlusieurs configurations de sortieRendement de transmission élevé (≥95%)Faible bruit et jeu minimalCapacité de charge élevée et durabilitéConvient pour l'automatisation industrielle, la commande numérique, l'emballage, la transformation des aliments, les produits pharmaceutiques, la marine et les applications lourdes
