Introduction du produit

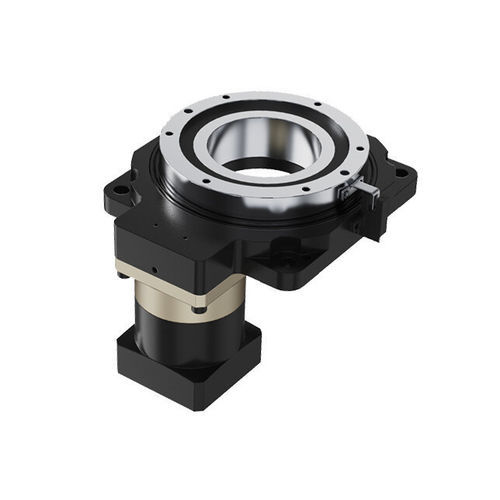

Une table rotative creuse planétaire est un système intégré combinant un réducteur planétaire avec une plateforme rotative creuse, offrant une gamme plus large de rapports de transmission adaptés à des applications spécifiques. Son design central présente une structure creuse, permettant aux pipelines (par exemple, tubes d'air, câbles électriques) de passer par le centre du plateau tournant, éliminant les problèmes d'enchevêtrement de câbles courants dans les mécanismes rotatifs traditionnels. Entraînée par un servomoteur, la plateforme atteint un contrôle angulaire de haute précision grâce à la réduction d'engrenage ou à la transmission par vis sans fin, offrant une rigidité exceptionnelle et une précision de repositionnement répétée.
Caractéristiques
- Conception de structure creuse : Le canal creux central permet la transmission de médias (air/liquide/électrique), simplifiant la disposition de l'équipement. L'interface moteur montée sur le côté empêche les interférences entre les pipelines et les composants mobiles.
- Réducteur planétaire intégré : Offre plusieurs options de rapport de transmission pour répondre aux exigences spécifiques de l'application.
- Support à haute rigidité : Les roulements à rouleaux croisés de précision avec des rouleaux préchargés décalés à 90° supportent les charges radiales, axiales et de renversement, offrant une rigidité 5 à 10 fois supérieure à celle des roulements conventionnels.
- Haute précision de rotation : Le plateau tournant subit un meulage secondaire pour garantir des tolérances géométriques strictes (coaxialité, parallélisme), atteignant une précision de rotation supérieure.
- Compatibilité flexible : Compatible avec toutes les marques de moteurs servo/pas à pas ; prend en charge les brides et interfaces d'arbre personnalisées. La conception modulaire permet une installation horizontale/verticale pour une évolutivité améliorée.
Tableau des spécifications
Actionneurs rotatifs creux planétaires
Modèle : 85A-05, 85A-10, 110A-05, 110A-10, 130A-6/10, 170A-10, 200A-10, 280A-10
Rapport de stade : 5, 10
Rapport planétaire : 5, 7, 10
Rapport de réduction total : 25, 35, 50, 70, 100
Diamètre de l'alésage creux : φ33 mm, φ35 mm, φ62 mm, φ72 mm, φ100 mm, φ150 mm
Couple de sortie nominal : 14-120 N·m
Vitesse maximale : 200-250 tr/min
Précision de repositionnement : ±15 arcsec
Charge axiale admissible : 500-7000 N
Charge radiale admissible : 250-3500 N
Parallélisme de la table : 0,02 mm
Battement de face : 0,01 mm
Battement OD : 0,01 mm
Moment d'inertie : 1203x10-6 à 361220x10-7 kg·m2
Précision de positionnement : ≤30 arcsec
Température de fonctionnement : -10°C~90°C
Durée de vie : 20 000 heures
Indice de protection : IP40
Niveau sonore : ≤65 dB
Tags : réducteur planétaire, réducteur de vitesse planétaire, boîte de réduction planétaire, table rotative creuse, plateforme rotative creuse, réducteur de vitesse, actionneur rotatif à arbre creux, actionneur à arbre creux
Spécifications techniques / Caractéristiques :
- Structure creuse pour le passage des câbles/tuyaux
- Entraînement par servo pour un contrôle angulaire précis
- Haute rigidité et précision de repositionnement
- Plusieurs rapports de transmission disponibles
- Roulements à rouleaux croisés pour une capacité de charge élevée
- Compatible avec divers moteurs servo/pas à pas
- Installation horizontale/verticale
- Indice de protection : IP40
- Niveau sonore : ≤65dB
- Durée de vie : 20 000 heures
- Température de fonctionnement : -10°C~90°C
