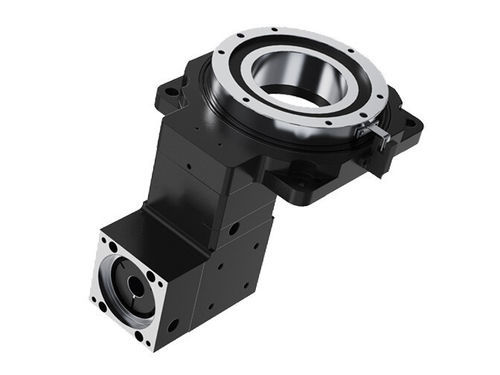

Table rotative conventionnelle 60Z

horizontaleverticalecreuse

Introduction La table rotative creuse à angle droit est une version améliorée de la table rotative creuse standard, incorporant un jeu d'engrenages coniques à angle droit pour réorienter l'orientation de l'entrée afin d'optimiser l'espace. Sa structure creuse permet aux conduites (par exemple, les tubes d'air, les câbles électriques) de passer par le centre de la table tournante, ce qui résout les problèmes d'enchevêtrement des câbles, fréquents dans les mécanismes rotatifs traditionnels. Entraînée par un servomoteur, la plate-forme utilise un réducteur à engrenages ou une transmission par vis sans fin pour obtenir un contrôle angulaire de haute précision, tout en offrant une rigidité exceptionnelle et une précision de positionnement répétée.Conception de la structure creuse(a) Le canal creux central facilite la transmission des fluides (air/liquide/électricité), ce qui simplifie l'agencement de l'équipement.(b) L'interface du moteur monté sur le côté évite les interférences entre les tuyauteries et les composants en mouvement.Jeu d'engrenages coniques à angle droit intégréL'orientation de l'entrée permet d'optimiser l'utilisation de l'espace.Support à haute rigiditéLes roulements à rouleaux croisés de précision avec rouleaux préchargés décalés de 90° supportent les charges radiales, axiales et de renversement, offrant une rigidité 5 à 10 fois supérieure à celle des roulements conventionnels.Haute précision de rotationLa table tournante subit une rectification secondaire pour garantir des tolérances géométriques strictes (coaxialité, parallélisme), ce qui permet d'obtenir une précision de rotation supérieure.Compatibilité flexible(a) Compatible avec toutes les marques de moteurs servo/pas à pas ; supporte des brides et des interfaces d'alésage personnalisées.(b) La conception modulaire permet une installation horizontale/verticale pour une meilleure évolutivité.SpécificationsActionneurs rotatifs creux à angle droitModèle60Z85Z-0585Z-10130Z170Z-10200Z280ZReduction Ratio1015101520302030203050203050203050Hollow Bore Diametermmφ28φ33φ33φ62φ72φ100φ150Rated Output TorqueN·m5N·m18N·m18N·m3455N·m55N·m55N·mMaximum SpeedRPM200rpm200rpm200rpm200rpm200rpm200rpm200rpmRepeat Positioning AccuracyArcsec±15arcsec±15arcsec±15arcsec±15arcsec±15arcsec±15arcsec±15arcsecAllowable Axial LoadN150N300N500N2000N2000N4000N7000NAllowable Radial LoadN300N200N250N1200N1200N2500N3500NTable Parallelismmm0.02mm0.02mm0.02mm0.02mm0.02mm0.02mm0.02mmFace Runoutmm0.01mm0.01mm0.01mm0.01mm0.01mm0.01mm0.01mmOD Runoutmm0.01mm0.01mm0.01mm0.01mm0.01mm0.01mm0.01mmMoment of Inertiakg·m2735x10-7kg·m21203x10-6kg·m21203x10-6kg·m22772x10-6kg·m227619x10-6kg·m227619x10-6kg·m2361220x10-6kg·m2Positioning AccuracyArcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsecOperating Temperature°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°CService Lifeh20000h20000h20000h20000h20000h20000h20000hProtection RatingIPIP40IP40IP40IP40IP40IP40IP40Noise LeveldB≤65dB≤65dB≤65dB≤65dB≤65dB≤65dB≤65dBKey Features / Technical SpecificationsIntegrated right-pour l'optimisation de l'espaceStructure creuse centrale pour le passage des câbles/pipelinesServo-commandé avec transmission par engrenage ou par vis sans finRigidité élevée et précision de positionnement répétéRoulements à rouleaux croisés de précisionCompatible avec divers servomoteurs/pas-à-pasConception modulaire pour une installation flexibleMultiples modèles et rapports de réduction disponiblesCouple de sortie nominal jusqu'à 55N-mPrécision de positionnement répété : ±15 arcsecProtection : IP40Température de fonctionnement : -10°C à 90°CDurée de vie : 20 000 heures
