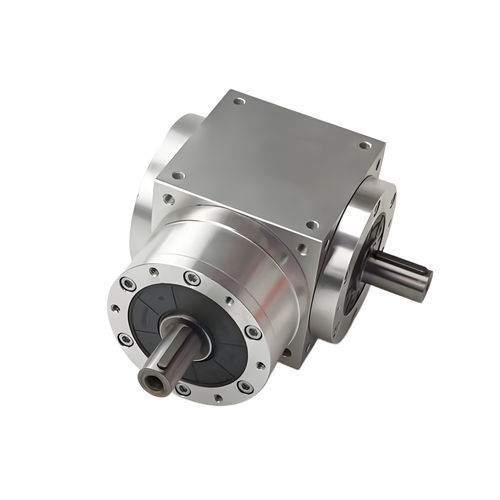

Renvoi d'angle à couple conique NT series

à couple spiroconiqueorthogonal90°

● Introduction Une boîte d'engrenages coniques spirale à angle droit avec entrée d'arbre présente un design d'entrée d'arbre, permettant une connexion flexible aux sources d'énergie via des accouplements ou d'autres mécanismes de liaison. Les arbres d'entrée et de sortie sont orientés à un angle de 90°, utilisant des structures d'engrenages telles que des engrenages coniques spirale ou des engrenages coniques standards pour rediriger la puissance. Son design privilégie l'optimisation spatiale, ce qui le rend idéal pour les équipements d'automatisation industrielle, les machines-outils CNC, les machines d'emballage et d'autres applications nécessitant une installation compacte ou une transmission de puissance directionnelle. Guide de sélection du matériau du boîtier : - Boîtier en aluminium : Préféré pour les systèmes d'automatisation et les applications sensibles au poids. - Boîtier en acier inoxydable : Conçu pour les environnements résistants à la corrosion (transformation alimentaire, produits pharmaceutiques, chimie, ingénierie marine). - Boîtier en acier allié : Conçu pour les équipements lourds et les systèmes de levage d'entrepôts intelligents. Caractéristiques - Design d'entrée d'arbre : Dispose d'une entrée d'arbre, permettant une connexion flexible aux mécanismes d'entrée de puissance via des accouplements ou d'autres méthodes. - Structure compacte et gain de place : La structure interne de l'engrenage conique et l'agencement perpendiculaire des arbres d'entrée/sortie minimisent l'empreinte de l'équipement, le rendant particulièrement adapté aux espaces d'installation confinés. - Haute efficacité de transmission et faible consommation d'énergie : Utilise un engrènement de précision et un système de lubrification optimisé, atteignant une efficacité de transmission de plus de 95% tout en réduisant la perte d'énergie. - Haute précision et faible bruit : La combinaison d'engrenages hélicoïdaux ou coniques avec un usinage de précision entraîne un jeu minimal, un positionnement précis, un fonctionnement fluide et de faibles niveaux de bruit. - Haute capacité de charge et durabilité : Les matériaux de haute résistance (tels que l'acier forgé de qualité supérieure) et les processus de traitement thermique améliorent la capacité de charge, supportant des charges radiales et axiales significatives et prolongeant la durée de vie. - Configurations de sortie diversifiées : Disponible en diverses configurations de sortie : entrée creuse avec sortie d'arbre, entrée creuse avec sortie creuse, entrée d'arbre avec sortie d'arbre, et entrée d'arbre avec sortie creuse. - Applications adaptées : Idéal pour les plateformes de levage et les systèmes multi-modules entraînés par un seul moteur. Spécification Réducteur de vitesse Moment d'inertie Spécifications Étape Rapport de réduction A NT065 L NT065 L1 NT065H NT065 C NT065 R1 NT075 L NT075 L1 NT075H NT075 C NT075 R1 NT090 L NT090 L1 NT090H NT090 C AT090 R1 NT110 L NT110 L1 NT110 H NT110 C NT110 R1 NT140 L NT140 L1 NT140H NT140 C NT140 R1 NT170 L NT170 L1 NT170H NT170 C NT170 R1 NT210 L NT210 L1 NT210H NT210 C NT210 R1 NT240 L NT240 L1 NT240H NT240 C NT240R1 NT280 L NT280 L1 NT280H NT280 C NT280 R1 NT065 LM NT065 RM NT0654M NT075 LM NT075 RM NT0754M NT090 LM NT090 RM NT0904M NT110 LM NT110 RM NT1104M NT140 LM NT140 RM NT1404M NT170 LM NT170 RM NT1704M NT210 LM NT210 RM NT2104M NT240 LM NT240 RM NT2404M NT280 LM NT280 RM NT2804M Moment d'inertie J₁ 1 1 0.51 1.30 3.16 7.70 23.57 58.99 195.40 369.34 799.12 1.5 0.64 1.16 2.82 6.74 19.37 49.28 155.45 283.58 595.78 2 0.44 1.11 2.70 6.31 17.75 45.35 140.24 249.74 511.76 3 0.43 1.09 2.66 6.17 17.18 44.01 134.95 237.71 483.06 4 0.43 1.09 2.65 6.13 17.06 43.70 133.58 234.72 476.26 5 0.43 1.09 2.65 6.12 17.02 43.60 133.14 233.67 473.58 Caractéristiques techniques / Fonctionnalités : - Boîte d'engrenages coniques spirale à angle droit avec entrée d'arbre - Arbres d'entrée/sortie à angle de 90° - Types d'engrenages : coniques spirale ou coniques standards - Options de boîtier : Aluminium, Acier inoxydable, Acier allié - Efficacité de transmission : >95% - Faible bruit, haute précision, jeu minimal - Supporte des charges radiales et axiales significatives - Configurations de sortie multiples - Applications : automatisation industrielle, CNC, emballage, plateformes de levage, systèmes multi-modules
