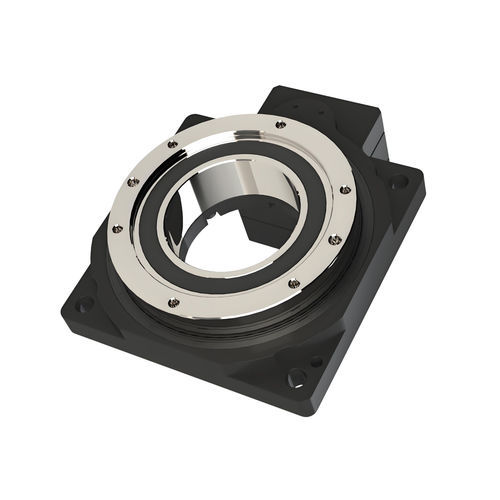

Plateforme de travail 60K-0510

tournantepour moteur

La plate-forme rotative creuse standard est un dispositif intégré combinant des fonctions de transmission et de positionnement de précision. Sa conception centrale se caractérise par une structure creuse, permettant aux conduites (telles que les tubes et les fils) de passer par le centre de la table rotative. Elle peut être directement connectée à un servomoteur. Entraînée par un servomoteur et utilisant la réduction par engrenage, cette plate-forme permet un contrôle angulaire de haute précision et présente des caractéristiques telles qu'une grande rigidité et une grande précision de positionnement répétitif. Elle peut remplacer les moteurs DD et les diviseurs à cames.Conception de la structure creuseLe canal creux central permet la transmission des fluides (air/liquide/électrique), ce qui simplifie l'agencement de l'équipement.L'interface du moteur monté sur le côté évite les interférences entre les canalisations et les composants mobiles.Support à haute rigiditéLes roulements à rouleaux croisés de précision avec rouleaux préchargés décalés de 90° supportent les charges radiales, axiales et de renversement, offrant une rigidité 5 à 10 fois supérieure à celle des roulements conventionnels.Précision de rotation ultra-élevéeLa table tournante subit une rectification secondaire pour garantir des tolérances géométriques strictes (coaxialité, parallélisme), permettant d'atteindre une précision de rotation de l'ordre du micromètre.Précision de positionnement répété ≤5 secondes d'arc pour certains modèles, répondant aux exigences d'alignement de précision.Compatibilité flexibleCompatible avec toutes les marques de moteurs servo/pas à pas ; brides et interfaces d'alésage d'arbre personnalisables.La conception modulaire permet une installation horizontale/verticale pour une meilleure évolutivité.Transmission à haute fiabilitéLe réducteur à engrenages hélicoïdaux à un étage (classe de précision ≤5) avec jeu réglable minimise l'erreur de transmission.Le système d'engrenage conique de précision permet un ajustement angulaire infini.Specifications TableStandard Hollow Rotary ActuatorsModel60K-05\1085K-05\10\18110K-05\10130K-06\10\18170K-05\10200K-10\18280K-10Plateforme de sortieRoulements à rouleaux croisésRoulements à rouleaux croisésRoulements à rouleaux croisésRégime de rotation0-360°（Continu）0-360°（Continu）0-360°（Continu）0-360°（Continu）Moteur compatible（size）mm50-100Wφ8-φ30-φ45-M3 Servo Motor50-100Wφ8-φ30-φ45-M3 Servo Motor100-200Wφ8-φ30-φ45-M3 Servo Motor100-200Wφ8-φ30-φ45-M3 ServomoteurRapport de réduction51051018510610181018101818Corps creuxφ28φ33φ62φ3372φ100φ150Couple nominalN-m5N-m6.5N·m18N·m14N·m18N·m35N·m35N·m43N·m34N·m25N·m55N·m45N·m112N·m85N·m85N·mMax SpeedRPM200rpm200rpm200rpm200rpm200rpm200rpm200rpmRepeatabilityArcsec±15arcsec±15arcsec±15arcsec±15arcsec±15arcsec±15arcsec±15arcsecAxial LoadN250N250N500N500N2000N2000N3000N4000N4000NRadial LoadN125N125N250N250N1200N1200N2000N2500N2500NParallelismmm0.02mm0.02mm0.02mm0.02mm0.02mm0.02mm0.02mmFace Runoutmm0.01mm0.01mm0.01mm0.01mm0.01mm0.01mm0.01mmInertiakg·m2735x10-7kg·m21203x10-6kg·m21483x10-6kg·m21203x10-6kg·m227619x10-6kg·m227619x10-6kg·m2361220x10-7kg·m2AccuracyArcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsecTemp. Range°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°CService Lifeh20000h20000h20000h20000h20000h20000h20000hIP RatingIPIP40IP40IP40IP40IP40IP40IP40Noise LeveldB≤65dB≤65dB≤65dB≤65dB≤65dB≤65dB≤65dBTags: réducteur planétaire industriel, réducteur planétaire, réducteurs planétaires, table rotative creuse, plateforme rotative creuse, table rotative planétaire, actionneur rotatif à arbre creux, actionneur à arbre creuxSpécifications techniques / Caractéristiques :Transmission et positionnement de précision intégrésStructure creuse pour le passage de câbles/pipelinesConnexion directe du servomoteurRigidité élevée et précision de positionnement répétitiveSupport de roulement à rouleaux croisésPrécision de rotation ultra-élevée (≤30 arcsec)Répétabilité : ±15 arcsecRapports de réduction : 5, 6, 10, 18Couple nominal : 5N-m à 112N-m (en fonction du modèle)Vitesse maximale : 200rpmCharge axiale : jusqu'à 4000NRCharge radiale : jusqu'à 2500NParallélisme : 0.02mmFaux-rond de la face : 0.01mmDurée de vie : 20000hCote IP : IP40Niveau sonore : ≤65dBOTempérature de fonctionnement : -10°C~90°C
