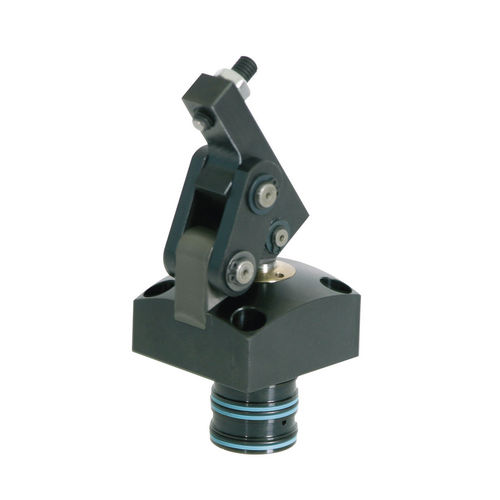

Bride articulée hydraulique double effet B1.8251 series

compact

avec racleur arête métallique et contrôle de position en option double effet, pression de fonctionnement maxi. 250 bars avec arête racleuse métallique et contrôle de position au choix, double effet, pression de fonctionnement maxi. 250 bars La bride articulée est un élément de serrage hydraulique peu côuteux avec beaucoup de possibilités d'installation et de connexion. Avec le levier de serrage basculé le montage peut être chargé et déchargé librement. Une poche un peu plus grande que la largeur du levier de serrage dans la pièce à usiner est suffisante comme surface de serrage. La cinématique particulière permet le serrage presque libre de forces latérales de pièces à usiner sensibles aux déformations. En alimentant en pression, le piston se déplace vers le haut et pivote le levier de serrage par des articulations vers l'avant et en même temps vers le bas sur la pièce à usiner. La force du piston est renversée de 180° et est presque complètement disponible comme force de serrage. Si la hauteur de la surface de serrage est exactement au centre de la plage de serrage, aucune force transversale n'est introduite dans la pièce à usiner. Les corps peuvent être noyés jusqu'à la bride dans le montage. Au choix il y a des plaques intermédiaires pour la compensation de la hauteur. Toutes les versions peuvent être fournies au choix avec tige du piston traversante et avec contrôle de position inductif ou pneumatique.
