orifice de blocage séparé
double effet, pression de fonctionnement maxi. 250 bars

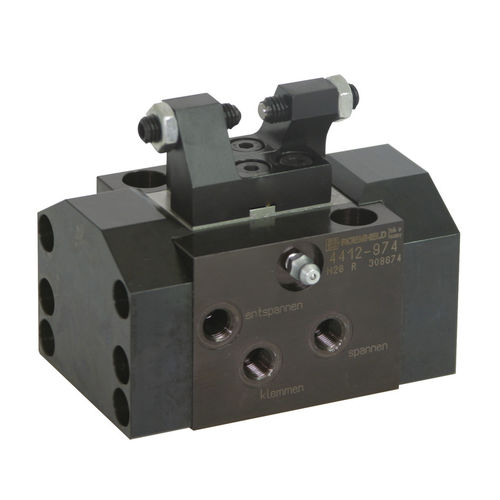

Le bloc de serrage flottant est un petit étau avec deux mâchoires mobiles commandées par une connexion hydraulique commune. La pièce à usiner est bridée (de manière flottante) comme par une tenaille, indépendante de sa position dans la plage de serrage.
Puis les deux mâchoires sont bloquées hydrauliquement par un orifice de blocage
séparé. La pièce à usiner bridée ne peut plus «flotter», si les forces d’usinage sont introduites. L’alimentation en huile de l’orifice de blocage peut être commandée par une valve de séquence ou un deuxième circuit de serrage.
Les blocs de serrage flottant sont utilisés pour appuyer et brider des sections instables de pièces à usiner. Ils s’adaptent à la position du point de serrage sans déformer les pièces. Ils produisent un effet d’amortissement de vibration et compensent les forces d’usinage de toutes les directions.
